B65885A0000R097

产品分类: 插件电感
厂牌: TDK
产品描述: 2.45μH -20%,30% 通孔安装 16.4mm(长度)*5.8mm(高度)
供应商型号: 495-B65885A0000R097-ND
供应商: Digi-Key
标准整包数: 1

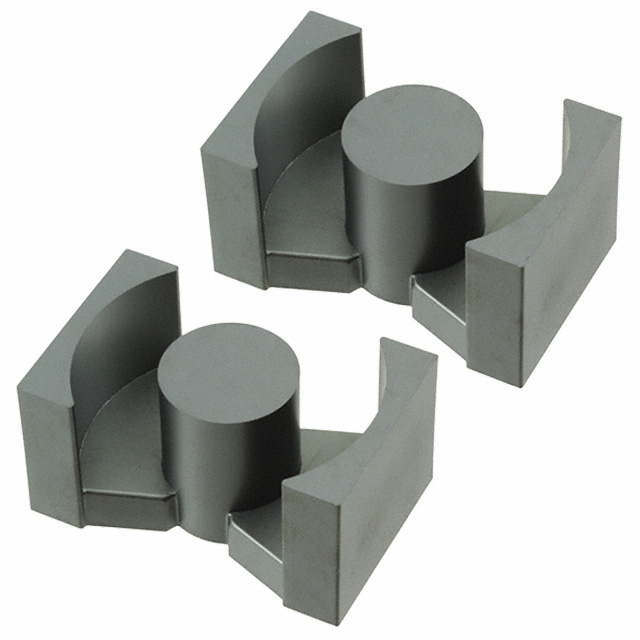

TDK 插件电感 B65885A0000R097

B65885A0000R097概述


    产品简介


    TDK Electronics AG 推出的 B65885A 系列磁芯,包括型号为 PQ 16/11.6 的铁氧体磁芯,是专为各种高频电源转换器和电感器设计的产品。这类铁氧体磁芯主要应用于电源管理和信号处理等领域。其紧凑的设计使得它们在空间受限的应用中表现尤为出色。

    技术参数


    - 材料 AL 值:1900 nH,2350 nH,2450 nH,2750 nH(+30/-20%)
    - 有效磁通密度:N49 (970 mT, 500 kHz, 100°C)
    - 直流磁通密度:<0.70 (200 mT, 100 kHz, 100°C)
    - 磁芯面积:Ae = 42.10 mm²,Amin = 38.50 mm²
    - 有效磁路长度:le = 27.00 mm
    - 有效磁体积:Ve = 1140 mm³
    - 重量:约 6.0 克/套
    - 频率范围:50 kHz 到 500 kHz
    - 工作温度范围:-40°C 至 120°C

    产品特点和优势


    - 高初始磁导率:N95 材料在高频下表现出卓越的磁导率稳定性。
    - 良好的热稳定性:能够承受较高的工作温度而不影响性能。
    - 抗振动能力:磁芯采用陶瓷材料,具有较好的机械强度,适用于恶劣的工作环境。
    - 多样化的 AL 值选择:可根据不同的应用需求选择不同 AL 值的磁芯,以达到最优的电感值。
    - 低损耗:特别适用于高效率电源应用,如 DC/DC 转换器和滤波器。

    应用案例和使用建议


    - 开关电源:由于其高效的磁导率和低损耗特性,PQ 16/11.6 系列磁芯常用于高效率的开关电源设计,例如笔记本电脑和手机充电器。
    - 滤波器和电感器:该系列磁芯在滤波器和电感器应用中表现出色,适用于高频信号处理和电源管理。
    - 使用建议:
    - 在焊接过程中注意温度控制,避免过高的温度导致材料变形。
    - 确保磁芯和线圈之间有足够的保护层,防止物理损坏。
    - 根据具体应用需求选择合适的 AL 值,以优化电感值和磁导率。

    兼容性和支持


    - 兼容性:TDK 提供了广泛的配件选项,确保与同类产品的良好兼容性。
    - 技术支持:公司提供全面的技术支持,包括设计咨询和售后服务。对于非标准应用,可以联系公司的销售和技术支持团队进行定制化服务。

    常见问题与解决方案


    - 问题一:磁芯在焊接过程中出现变形。
    - 解决办法:控制焊接温度,避免过高温度导致材料变形。适当增加焊接后的冷却时间。
    - 问题二:磁芯在使用过程中出现裂纹。
    - 解决办法:检查安装过程中的机械应力是否过大,必要时调整固定方式或材料。
    - 问题三:磁芯在高温环境下性能下降。
    - 解决办法:确认磁芯的工作温度范围,并根据需要选择耐高温的材料。

    总结和推荐


    综上所述,TDK 的 B65885A 系列 PQ 16/11.6 铁氧体磁芯在高频电源转换器和电感器应用中表现出色。它们具备高效、低损耗和高可靠性的特点,非常适合现代电源管理系统。对于需要高精度和稳定性的应用,强烈推荐使用这一系列的磁芯。无论是工业级还是消费电子应用,TDK 的磁芯都是一个值得信赖的选择。

B65885A0000R097参数

参数
直流电阻(DCR) -
额定电流 -
Q值 -
测试频率 -
电感值 2.45μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -20%,30%
长*宽*高 16.4mm(长度)*5.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

B65885A0000R097厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65885A0000R097数据手册

厂牌 PDF简要描述 下载
TDK 插件电感 TDK B65885A0000R097 B65885A0000R097数据手册

B65885A0000R097封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2885 ¥ 20.8848
10+ $ 1.4882 ¥ 13.5816
25+ $ 1.2709 ¥ 11.5987
50+ $ 1.0791 ¥ 9.7533
100+ $ 0.9447 ¥ 8.5388
294+ $ 0.8299 ¥ 7.5009
库存: 489
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.88
