WR444030-16F3-G

产品分类: 无线充电线圈
厂牌: TDK
产品描述: 100KHz 19μH 700mΩ 通孔安装 43.5mm*39.5mm*600μm
供应商型号: 10B-2377530-4
供应商: 国内现货
标准整包数: 1

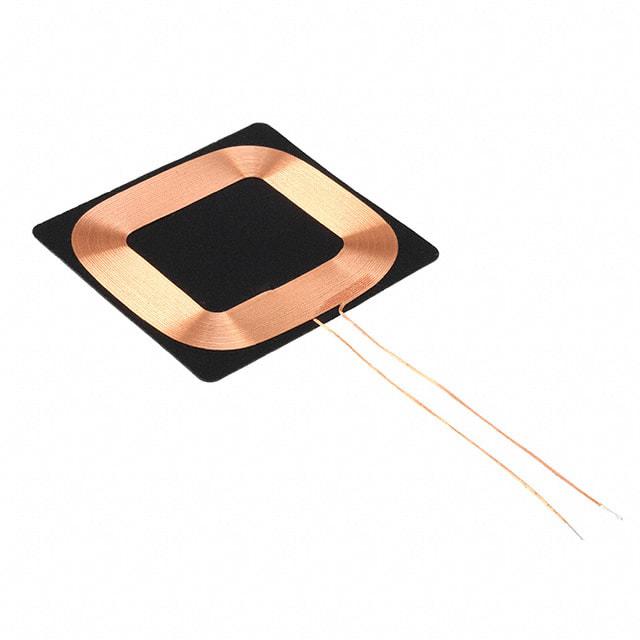

TDK 无线充电线圈 WR444030-16F3-G

WR444030-16F3-G概述

    Wireless Power Transfer Rx (Receiving) Coil Units WR444030-16F3-G 技术手册解读

    产品简介


    本手册介绍的产品是TDK公司生产的无线充电接收线圈单元WR444030-16F3-G。这类产品主要用于无线电力传输(WPT),可以广泛应用于智能手机、移动终端、手持设备和数字相机等多种消费电子产品中。无线充电技术的应用越来越普及,使得消费者不再需要频繁地插拔充电线,提升了使用的便捷性和舒适度。

    技术参数


    以下是无线充电接收线圈单元WR444030-16F3-G的主要技术规格和性能参数:
    - 尺寸: 长(L)43.5mm(最大值为44.0mm),宽(W)39.5mm(最大值为40.0mm)
    - 厚度: 最大0.62mm
    - 效率: 参考值为70%
    - 电感量: 在100kHz频率下,1Vrms下的电感值为19.0μH
    - 直流电阻: 在25℃条件下,最大0.70Ω
    - 材料兼容性: 符合RoHS指令,无卤素材料

    产品特点和优势


    WR444030-16F3-G接收线圈单元具备以下几个显著的特点和优势:
    - 高效率: 通过设计优化实现了高达70%的效率,这对于无线充电应用而言是一个非常优秀的指标。
    - 可定制化: 根据不同的设计要求,提供定制化的服务,以满足不同客户的需求。
    - 多样化厚度选择: 提供0.50mm至1.12mm的不同厚度,以适应不同应用场景的需求。
    - 预裂磁芯: 使用预裂磁芯有助于提高耐用性和结构强度。

    应用案例和使用建议


    该无线充电接收线圈单元WR444030-16F3-G适用于多种便携式电子设备,如智能手机、平板电脑等。在实际应用中,需要注意以下几点:
    - 热管理: 当功率开启时,线圈表面会自发热,因此需要确保有足够的温度容差来应对热量的积累。
    - 避免金属干扰: 若有金属物件接触线圈表面,则可能引起局部过热,需特别注意防止这种危险情况的发生。
    对于实际部署和使用过程中,建议进行充分的热测试和应力测试,以确保设备能够稳定运行。同时,在布局设计时应考虑磁场分布和电磁干扰问题,避免影响其他敏感电子组件的工作。

    兼容性和支持


    TDK公司提供了针对无线充电接收线圈单元WR444030-16F3-G的全面技术支持和售后服务,帮助用户解决安装和使用过程中可能出现的各种问题。此外,该产品符合RoHS标准,并采用无卤素材料制造,符合绿色环保的要求。

    常见问题与解决方案


    根据手册中的信息,以下是用户可能会遇到的一些常见问题及对应的解决办法:
    - 问: 电源开启后,线圈表面是否会发热?
    - 答: 是的,为了保证设备正常工作,需要预留足够的热容差来应对自发热现象。

    - 问: 线圈厚度的选择有何影响?
    - 答: 不同厚度会影响磁场强度和能量传输效率,需要根据具体应用场景选择合适的厚度。

    总结和推荐


    综上所述,TDK公司的无线充电接收线圈单元WR444030-16F3-G具有高效能、高灵活性以及定制化等特点,非常适合应用于各类便携式电子设备。鉴于其出色的性能表现和广泛的应用前景,我们强烈推荐将其作为无线充电解决方案的一部分。

WR444030-16F3-G参数

参数
Q值 -
测试频率 100KHz
电感值 19μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) 700mΩ
额定电流 -
长*宽*高 43.5mm*39.5mm*600μm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

WR444030-16F3-G厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

WR444030-16F3-G数据手册

厂牌 PDF简要描述 下载
TDK 无线充电线圈 TDK WR444030-16F3-G WR444030-16F3-G数据手册

WR444030-16F3-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 47.0351
10+ ¥ 30.18
41+ ¥ 28.9728
260+ ¥ 27.4096
库存: 183
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 47.03
