VLF3012AT-6R8MR59

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 590mA 590mA 6.8μH 270mΩ ±20% 标准安装,贴片安装 2.8mm*2.6mm*1.2mm
供应商型号:
供应商:
标准整包数: 0

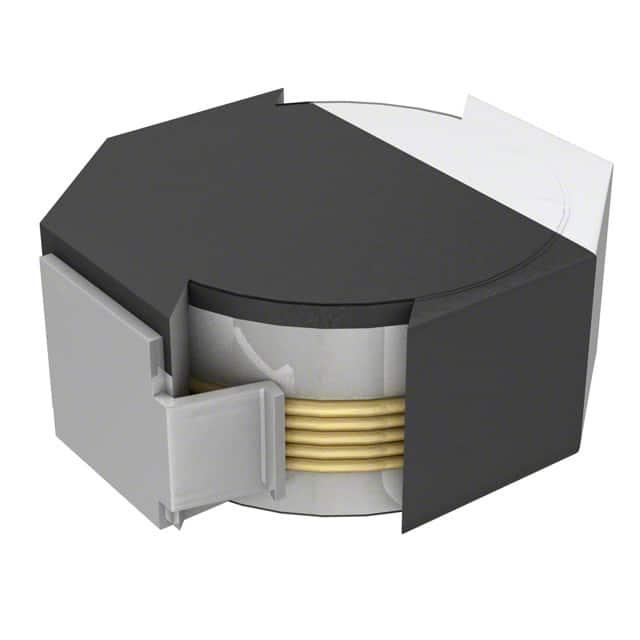

TDK 贴片电感 VLF3012AT-6R8MR59

VLF3012AT-6R8MR59概述


    产品简介


    SMD Inductors (Coils) - VLF3012A 系列适用于电源线的绕线式磁屏蔽电感器。这种电感器主要用于便携式直流到直流转换器线路中,能够提供高效能的电磁兼容保护。其典型应用包括数码相机(DVCs)、数码摄像机(DSCs)、个人数字助理(PDAs)、液晶显示器(LCD displays)、手机、硬盘驱动器(HDDs)等。

    技术参数


    - 封装尺寸:2.6mm × 2.8mm
    - 最大高度:1.2mm
    - 引脚间距:包括引脚区域,最大宽度为1.2mm
    - 温度范围:-40°C 至 +105°C(包含自温升)
    - RoHS合规性:符合欧盟RoHS指令
    - 电感值及公差:
    - VLF3012AT-1R5N1R2: 1.5µH ±30%
    - VLF3012AT-2R2M1R0: 2.2µH ±20%
    - VLF3012AT-3R3MR87: 3.3µH ±20%
    - VLF3012AT-4R7MR74: 4.7µH ±20%
    - VLF3012AT-6R8MR59: 6.8µH ±20%
    - VLF3012AT-100MR49: 10µH ±20%
    - VLF3012AT-150MR41: 15µH ±20%
    - VLF3012AT-220MR33: 22µH ±20%
    - VLF3012AT-330MR27: 33µH ±20%
    - VLF3012AT-470MR22: 47µH ±20%
    - 测试频率:100kHz
    - 直流电阻(DC Resistance):
    - VLF3012AT-1R5N1R2: 0.068Ω
    - VLF3012AT-2R2M1R0: 0.1Ω
    - VLF3012AT-3R3MR87: 0.13Ω
    - VLF3012AT-4R7MR74: 0.19Ω
    - VLF3012AT-6R8MR59: 0.27Ω
    - VLF3012AT-100MR49: 0.41Ω
    - VLF3012AT-150MR41: 0.62Ω
    - VLF3012AT-220MR33: 0.76Ω
    - VLF3012AT-330MR27: 1.3Ω
    - VLF3012AT-470MR22: 2.2Ω

    产品特点和优势


    VLF3012A 系列电感器具有微型化设计,适合便携式设备,如手机、平板电脑、智能穿戴设备等。其高磁屏蔽构造能确保高效的电磁兼容性,使得这些设备在复杂电磁环境中仍能稳定运行。此外,该系列电感器支持自动贴片安装,且不含铅并支持无铅焊接,满足环保要求。

    应用案例和使用建议


    VLF3012A 系列电感器在多种设备中得到广泛应用,包括便携式直流到直流转换器、手机和平板电脑等。在实际应用中,应注意选择合适的电感值以匹配设备的电路需求。例如,在需要较高电流容量的应用中,可以选用 VLF3012AT-6R8MR59 或更高电感值的产品。此外,使用时应考虑散热问题,特别是在高电流应用中。

    兼容性和支持


    该产品支持自动化贴装工艺,能够在带卷包装中方便地进行装配。厂商提供了全面的技术支持和维护服务,确保用户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    - 问题一:电感值变化超出预期。
    - 解决方案:检查是否超过了额定电流,确保在规范范围内使用。

    - 问题二:电路运行不稳定。
    - 解决方案:检查电路设计是否正确,确保电感器在规定的工作范围内运行。

    总结和推荐


    综上所述,VLF3012A 系列电感器凭借其紧凑的设计、高效的电磁兼容性、环保特性和广泛的适用范围,在多个应用领域表现出色。推荐在需要高性能和环保特性的便携式电子产品中使用该系列产品。

VLF3012AT-6R8MR59参数

参数
容差 ±20%
直流电阻(DCR) 270mΩ
额定电流 590mA
Q值 -
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 590mA
自谐振频率(SRF) -
长*宽*高 2.8mm*2.6mm*1.2mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

VLF3012AT-6R8MR59厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLF3012AT-6R8MR59数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLF3012AT-6R8MR59 VLF3012AT-6R8MR59数据手册

VLF3012AT-6R8MR59封装设计

查看详情并下载
Symbol
Footprint
3D Model
