首页  >  产品百科  >  B64290A0084X830

B64290A0084X830

产品分类: 磁芯
厂牌: TDK
产品描述: ±25% 68.22cm3 255.3mm 4200µi 5.5μH 267.2mm2 102mm N30 0.96mm-1 104.8mm*65.8mm*15mm
供应商型号: B64290A0084X830
供应商: 国内现货
标准整包数: 1

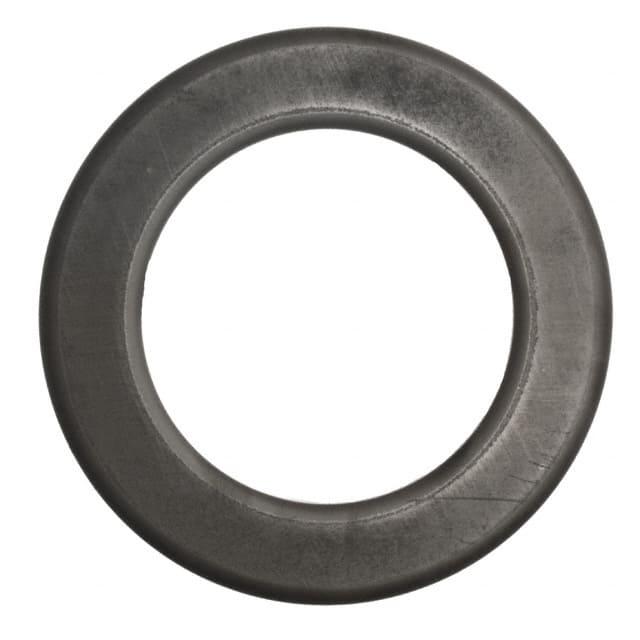

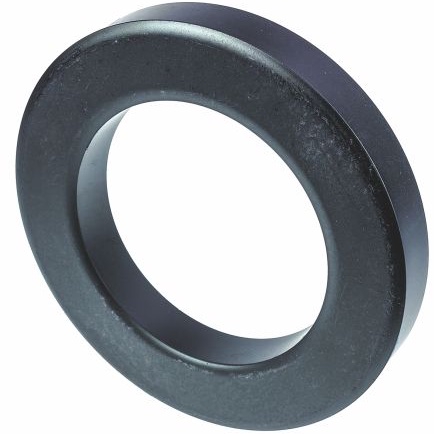

TDK 磁芯 B64290A0084X830

B64290A0084X830概述

    Ferrite Ring Core B64290A0084X830 技术手册

    产品简介


    Ferrite Ring Core B64290A0084X830 是一种专为高频应用设计的磁芯组件,属于 B64290 系列。其主要功能是提供高效率的电磁场转换和能量传输。这种环形磁芯广泛应用于电源适配器、EMI 滤波器、通信设备及医疗仪器等领域。

    技术参数


    | 参数 | 值 |

    | 磁特性
    | \(\Sigma l/A\) | 0.96 mm\(^{-1}\) |
    | \(le\) | 255.3 mm |
    | \(Ae\) | 267.2 mm\(^2\) |
    | \(Ve\) | 68220 mm\(^3\) |
    | 重量(每件) | 330 克 |
    | 尺寸
    | 外径(do) | 102.0 ± 2.0 |
    | 内径(di) | 65.8 ± 1.3 |
    | 高度(h) | 15.0 ± 0.5 |
    | 包装 | 标准发泡托盘(300 x 200 x 125 mm) |

    产品特点和优势


    - 高耐热性:能够承受较高的温度,适合在较高频率下运行。
    - 高初始磁导率:具有较高的初始磁导率,有助于提高效率和减少损耗。
    - 低应力敏感性:在机械应力下保持较好的磁性能稳定性。
    - 高稳定性:在不同操作条件下表现稳定,具有良好的抗干扰能力。

    应用案例和使用建议


    - 电源适配器:环形磁芯可以有效降低电源适配器的体积,提高功率密度。
    - EMI 滤波器:适用于高频滤波,能显著减少电磁干扰。
    - 通信设备:用于通信设备中的变压器,可提高信号传输质量。
    使用建议:
    - 在组装过程中避免快速冷却,以防止出现裂纹。
    - 注意避免过高的焊接温度,以免影响焊接质量和接线管的装配。
    - 对于钻孔和安装过程,考虑制造公差并适当扩大钻孔直径,以确保安装顺利进行。

    兼容性和支持


    该产品通常与其他电子元件和设备兼容。厂家提供技术支持和咨询服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 裂纹或损坏 | 避免快速冷却和冲击,检查机械负荷是否合适。 |
    | 焊接后出现问题 | 控制焊接温度不超过 300°C,确保焊料质量和工艺。 |
    | 安装过程中孔位不合适 | 增大孔径尺寸,考虑到制造公差。 |

    总结和推荐


    总体来看,Ferrite Ring Core B64290A0084X830 在高频应用中表现出色,具备良好的机械和电气特性。其高初始磁导率和稳定性使其在多种场合下表现出色。如果你正在寻找一款能够在高频环境中高效工作的磁芯,B64290A0084X830 是一个非常值得考虑的选择。建议用户在使用前仔细阅读相关警告和注意事项,以确保正确的安装和使用。

B64290A0084X830参数

参数
磁芯材料 N30
初始磁导率 4200µi
直径 102mm
磁路截面积 -
容差 ±25%
有效磁导率 -
电感系数(AI) 5.5μH
磁体体积 68.22cm3
磁路长度 255.3mm
有效面积(Ae) 267.2mm2
磁心因数(ΣI/A) 0.96mm-1
长*宽*高 104.8mm*65.8mm*15mm
零件状态 在售
包装方式 托盘

B64290A0084X830厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B64290A0084X830数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B64290A0084X830 B64290A0084X830数据手册

B64290A0084X830封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ ¥ 298.2454
12+ ¥ 293.9966
24+ ¥ 288.1167
库存: 55
起订量: 10 增量: 0
交货地:
最小起订量为:6
合计: ¥ 1789.47
