VLS3012ET-470M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 310mA 310mA 47μH 1.5Ω ±20% 1212 标准安装,贴片安装 3mm*3mm*1.2mm
供应商型号: 445-6667-2-ND
供应商: Digi-Key
标准整包数: 2000

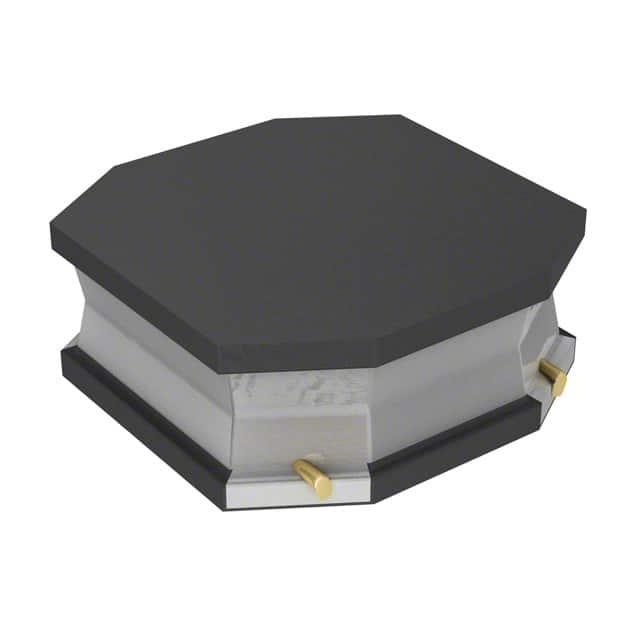

TDK 贴片电感 VLS3012ET-470M

VLS3012ET-470M概述

    # VLS3012E Wound Ferrite Inductor 技术手册解读

    产品简介


    基本介绍
    VLS3012E 是一款专为电源电路设计的磁屏蔽型绕线电感器,属于 VLS-E 系列。此系列产品因其紧凑的设计及出色的电气性能,广泛应用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字摄像机(DVC)、数字相机(DSC)、便携式显示屏、游戏设备以及其他小型电源模块中。
    主要功能
    - 高磁屏蔽性能,适合高密度安装。
    - 低外形设计,特别适合空间有限的应用场景。
    - 兼容无铅焊接,符合 RoHS 指令,且为无卤素产品。
    应用领域
    VLS3012E 电感器广泛用于消费电子领域,如 AV 设备、通信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人等。尽管它被列为“不推荐用于新设计”,但在现有系统中仍可发挥重要作用。

    技术参数


    以下为 VLS3012E 的主要技术参数:
    | 参数名称 | 规格值 |

    | 尺寸(L×W×H) | 3.0×3.0×1.2 mm |
    | 工作温度范围 | 操作:–40°C 至 +105°C |
    存储:–40°C 至 +105°C |
    | 重量 | 单个重量约 40 mg |
    | 包装数量 | 每盘 2000 件 |
    | 电感值(典型值) | 1.0 µH 至 47 µH |
    | 电感容差 | ±20% 至 ±30% |
    | 最大直流电阻(RDC) | 0.056 Ω 至 1.250 Ω |
    | 额定电流 | 最大值:0.61 A 至 2.15 A |

    产品特点和优势


    特点
    1. 高磁屏蔽:能够有效减少电磁干扰,适用于高精度电路。
    2. 低高度设计:适合薄型设备的紧凑布局需求。
    3. 环境友好:无铅、无卤素,满足环保要求。
    4. 宽广的工作温度范围:适应极端环境下的使用条件。
    优势
    - 可靠性强:经过严格的生产流程控制,确保长期稳定运行。
    - 高性能:卓越的电感值精度和低功耗特性,有助于提升整体系统效率。
    - 广泛应用:支持多种主流电子设备,具有广泛的兼容性。

    应用案例和使用建议


    应用案例
    VLS3012E 被广泛应用于需要高效电能传输的场景,例如:
    - 智能手机快速充电模块;
    - 平板电脑电池管理电路;
    - 汽车音响系统的音频滤波电路。
    使用建议
    - 焊接工艺:建议采用回流焊工艺,温度曲线需严格遵循推荐参数。
    - 布局优化:设计时应避免磁性干扰,确保合理的走线路径。
    - 环境防护:避免暴露于腐蚀性气体环境中,定期检查存储条件是否达标。

    兼容性和支持


    VLS3012E 兼容所有主流的无铅焊接工艺,并与多种印刷电路板设计工具无缝集成。厂商提供了详尽的技术支持文档,用户可通过官方网站获取更多资料。此外,产品符合 RoHS 和无卤素标准,便于全球范围内的合规使用。

    常见问题与解决方案


    问题 1:焊接后出现虚焊现象。
    解决方法:检查预热温度是否在规定范围内(不超过 150°C),并确保芯片表面清洁。
    问题 2:自加热导致性能下降。
    解决方法:优化电路设计以降低功耗,同时增加散热措施。
    问题 3:存储超过一年未使用。
    解决方法:重新测试产品的导电性能,必要时更换新的产品。

    总结和推荐


    综合评估
    VLS3012E 是一款兼具性能与成本优势的电源电感器,尤其适合消费类电子产品的小型化需求。其高磁屏蔽能力和优异的电气特性使其成为众多设备的理想选择。
    推荐结论
    对于需要高效、紧凑电感解决方案的项目,我们强烈推荐使用 VLS3012E。但需要注意的是,此产品不适用于全新设计项目,仅适合替换现有系统中的元器件。
    通过严格的质量管理和全面的支持服务,TDK 证明了其作为电感器行业领导者的地位。如果您正在寻找高性能的电感解决方案,VLS3012E 将是一个值得信赖的选择。

VLS3012ET-470M参数

参数
饱和电流(LSAT) 310mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.5Ω
额定电流 310mA
Q值 -
测试频率 1MHz
电感值 47μH
长*宽*高 3mm*3mm*1.2mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

VLS3012ET-470M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3012ET-470M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3012ET-470M VLS3012ET-470M数据手册

VLS3012ET-470M封装设计

查看详情并下载
Symbol
Footprint
3D Model
