MLG0402P16NJT000

产品分类: 贴片电感
厂牌: TDK
产品描述: 500MHz 2.4GHz 140mA 7@500MHz 16nH 2.7Ω ±5% 01005 贴片安装 400μm*200μm*230μm
供应商型号: A-MLG0402P16NJT000
供应商: 云汉优选
标准整包数: 0

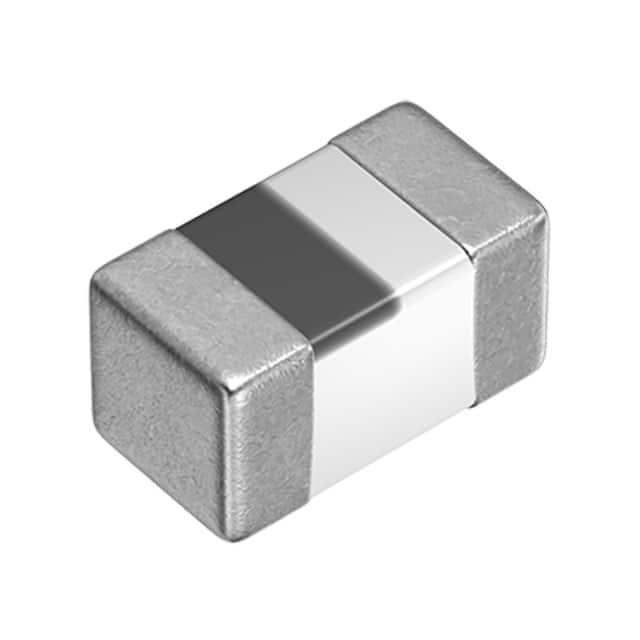

TDK 贴片电感 MLG0402P16NJT000

MLG0402P16NJT000概述

    高频多层陶瓷电感器(MLG0402P系列)技术手册

    1. 产品简介


    本产品为高频多层陶瓷电感器,型号为MLG0402P。其主要用于高频率电路中,如智能手机、平板终端、高频模块(功率放大器PA、压控振荡器VCO、前端模块FEM)、蓝牙、WLAN、UWB调谐器等领域。本电感器具有低至0.2nH到高达33nH的宽泛电感范围,且电感值按0.1nH步进。

    2. 技术参数


    | 参数 | 规格 |

    | 电感范围 | 0.2 nH 至 33 nH |
    | 电感值公差 | ±0.1nH, ±0.2nH, ±0.3nH, ±3%, ±5% |
    | 测量频率 | 500 MHz 至 2.4 GHz |
    | 自谐振频率 | 3.0 GHz 至 33.0 GHz |
    | DC电阻 | 0.03Ω 至 2.71Ω |
    | 最大额定电流 | 130 mA 至 350 mA |
    | 尺寸 | 0.4×0.2×0.2 mm |
    | 工作温度范围 | -55°C 至 +125°C |

    3. 产品特点和优势


    - 高Q值特性:相比现有产品,尺寸显著减小,适用于细间距电路。本系列产品具有高Q值,特别是在800 MHz以上的工作频率下,表现尤为出色。
    - 优化设计:采用先进的单片结构,通过多层化和烧结工艺,使用陶瓷和导电材料制成,非常适合高频应用。
    - 广泛应用:适用于多种智能设备和通信模块,具有广泛的适用性。
    - 高品质认证:符合REACH标准,无铅、无卤素、无有害物质,确保产品环保。

    4. 应用案例和使用建议


    - 智能手机和平板电脑:MLG0402P系列电感器适用于手机和平板电脑内部高频电路的设计,可以有效提高信号传输质量,减少损耗。
    - 高频模块:应用于手机的PA、VCO、FEM模块中,能够提升系统整体性能,增强信号强度和稳定性。
    - 其他高频率电路:如调谐器、无线通信设备等。
    使用建议:
    - 在高频应用中,应关注自谐振频率的影响,避免使用频率超过自谐振频率的电感器。
    - 注意电感器的额定电流限制,确保不超过其最大额定电流以防止过热损坏。
    - 在高温环境下使用时,注意检查产品的工作温度范围,确保符合环境要求。

    5. 兼容性和支持


    - 本产品与其他标准高频率电路模块具有良好的兼容性。
    - 厂商提供全面的技术支持和服务,包括产品选型指导、故障诊断和技术培训。

    6. 常见问题与解决方案


    - 问题:电感值超出公差范围。
    - 解决方案:检查焊接是否正确,重新焊接并校准。
    - 问题:电感器在高频下产生过大热量。
    - 解决方案:检查电路设计是否合理,确认电流未超过额定值,并采取散热措施。
    - 问题:自谐振频率过高导致信号失真。
    - 解决方案:更换更高自谐振频率的电感器型号,或者优化电路设计以降低频率影响。

    7. 总结和推荐


    MLG0402P系列电感器以其独特的高Q值特性、优越的性能和广泛的应用领域,在高频电路设计中表现出色。其具备优良的温度适应性及较高的额定电流,非常适合作为智能手机、平板电脑及高频模块的核心部件。我们强烈推荐使用MLG0402P系列电感器,以实现高效、稳定的信号传输和设备运行。

MLG0402P16NJT000参数

参数
电感值 16nH
饱和电流(LSAT) -
自谐振频率(SRF) 2.4GHz
容差 ±5%
直流电阻(DCR) 2.7Ω
额定电流 140mA
Q值 7@500MHz
测试频率 500MHz
长*宽*高 400μm*200μm*230μm
通用封装 01005
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MLG0402P16NJT000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

MLG0402P16NJT000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK MLG0402P16NJT000 MLG0402P16NJT000数据手册

MLG0402P16NJT000封装设计

查看详情并下载
Symbol
Footprint
3D Model
