B82432T1153K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 20MHz 600mA 10@2.52MHz 15μH 500mΩ ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 2112888
供应商: 海外现货
标准整包数: 10

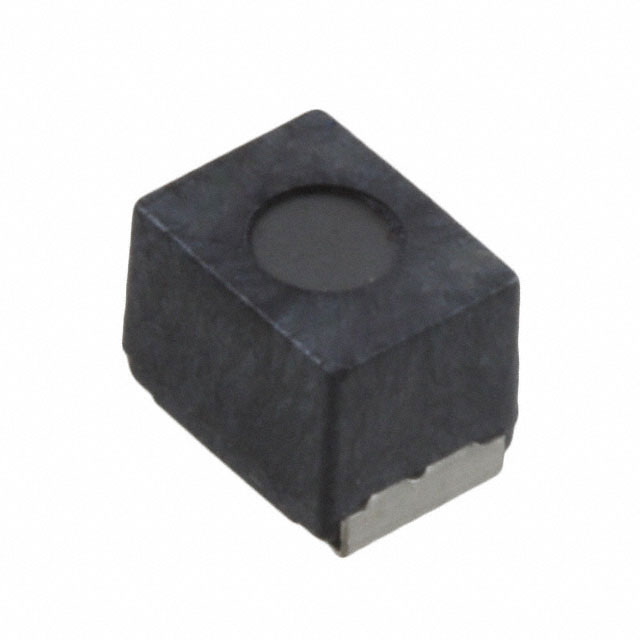

TDK 贴片电感 B82432T1153K000

B82432T1153K000概述

    TDK SIMID系列SMT电感器B82432T技术手册解析

    1. 产品简介


    产品类型:TDK SIMID系列SMT(表面贴装技术)电感器,型号为SIMID 1812-T。
    主要功能:
    - 滤波
    - 耦合
    - 去耦
    应用领域:
    - 电源电压滤波
    - DC/DC转换器
    - 汽车电子(例如单线总线系统)
    - 电信
    - 工业电子

    2. 技术参数


    尺寸:1812(EIA标准)或4532(IEC标准)
    额定电感量:1 μH至1000 μH
    额定电流:70 mA至1300 mA
    结构:
    - 竖直式铁氧体圆柱核心
    - 激光焊接绕组
    - 阻燃模塑
    关键特性:
    - 温度范围高达+150°C
    - 高电流处理能力
    - 符合AEC-Q200标准
    - 适用于无铅回流焊
    - 罗马环保材料(RoHS)兼容

    3. 产品特点和优势


    高可靠性:适用于高温度环境,最高可达+150°C,符合严格的工业标准。
    高电流承载能力:在高温下仍能稳定运行,确保长期可靠性。
    多用途应用:广泛应用于汽车电子、工业电子、电信等领域,具有较高的通用性和适应性。
    兼容性强:无铅回流焊兼容性高,简化制造工艺,提升生产效率。

    4. 应用案例和使用建议


    典型应用场景:
    - 电源模块中的滤波器
    - DC/DC转换器中作为能量存储元件
    使用建议:
    - 在高电流应用环境中,建议进行详细的热仿真和应力分析,以避免电感器因过热而损坏。
    - 选择合适的电感器时,考虑实际工作电流和电感值的需求,确保最佳匹配。

    5. 兼容性和支持


    兼容性:
    - 无铅回流焊兼容,与多种表面贴装设备兼容。
    支持:
    - TDK Electronics提供全面的技术支持和维护服务,包括样品套件(订购代码:B82432X001)。

    6. 常见问题与解决方案


    常见问题:
    1. 焊接问题:如何避免焊接过程中损坏电感器?
    - 解决方案:严格按照JEDEC J-STD 020D标准进行焊接,确保焊接温度和时间控制得当。
    2. 耐温性问题:如何确保电感器在高温环境下正常工作?
    - 解决方案:在电路设计阶段进行充分的热模拟,合理分配电感器的工作温度。
    3. 机械负载问题:如何防止封装材料对电感器的影响?
    - 解决方案:选择对塑料外壳和磁芯无害的封装材料,并进行相应的测试验证。

    7. 总结和推荐


    综合评估:
    - TDK SIMID系列SMT电感器B82432T以其高可靠性、高性能和广泛的适用性在众多应用领域中表现出色。
    - 在需要高电流承载能力和高温耐受性的场合尤为推荐。
    推荐:
    - 针对需要稳定可靠供电的应用,强烈推荐使用TDK SIMID系列SMT电感器B82432T,以确保系统的长期稳定运行。

B82432T1153K000参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 20MHz
容差 ±10%
直流电阻(DCR) 500mΩ
额定电流 600mA
Q值 10@2.52MHz
测试频率 2.52MHz
电感值 15μH
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82432T1153K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82432T1153K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82432T1153K000 B82432T1153K000数据手册

B82432T1153K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.2335
100+ ¥ 2.8972
500+ ¥ 2.8455
1000+ ¥ 2.8455
2500+ ¥ 2.7937
5000+ ¥ 2.7937
25000+ ¥ 2.7937
50000+ ¥ 2.7937
库存: 3853
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 32.33
