B64290L0674X065

产品分类: 磁芯
厂牌: TDK
产品描述: ±30% 8.597cm3 89.65mm 5000µi 6.8μH 95.89mm2 Toroid 0.94mm-1 36mm(宽度)*16.2mm(高度)
供应商型号: 871-B64290L0674X065
供应商: Mouser
标准整包数: 1

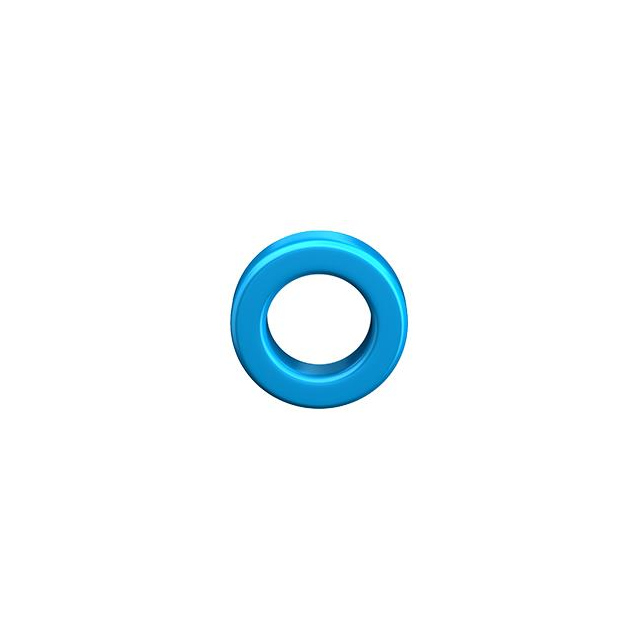

TDK 磁芯 B64290L0674X065

B64290L0674X065概述

    电子元器件产品技术手册:环形磁芯

    产品简介


    本产品为TDK Electronics AG生产的环形磁芯(Toroid),型号为B64290L0674。该产品采用陶瓷材料制造,具有高磁导率和稳定的电气特性,适用于电源转换器、电磁干扰滤波器等应用场景。该磁芯具有不同的AL值选择,如N49、N87、N30、T65、T37和T38,以适应不同频率和饱和度的要求。

    技术参数


    - 尺寸:外径(da)36.0 mm ± 0.7 mm,内径(di)23.0 mm ± 0.5 mm,高度(Height)15.0 mm ± 0.4 mm。
    - 重量:约0.94克。
    - 有效磁路长度(le):95.89 mm。
    - 磁芯有效横截面积(Ae):89.65 mm²。
    - 磁体积(Ve):8597 mm³。
    - 材料:不同型号有不同的磁导率,例如N49型的磁导率为1900 nH,N87型的磁导率为2940 nH。

    产品特点和优势


    1. 高磁导率:能够提供高磁导率和低损耗特性,适用于高频电路和高效率电源系统。
    2. 宽广的工作范围:可承受高温和高磁通密度环境,适合多种严苛的应用场合。
    3. 多样性选择:提供多种AL值的选择,可根据具体需求选用合适的型号。
    4. 稳定性高:由于采用陶瓷材料,因此具有较好的热稳定性和机械稳定性。

    应用案例和使用建议


    - 电源转换器:在电源转换器中,使用高磁导率的环形磁芯可以提高转换效率并减少发热。
    - 电磁干扰滤波器:在滤波器中,高磁导率的磁芯有助于增强滤波效果,减少电磁干扰。
    - 高温环境:对于需要在高温环境下工作的应用,可以选择能够承受更高温度的型号。
    使用建议:
    - 环形磁芯在安装时要避免受到机械应力,否则可能导致损坏。
    - 风扇焊接时要控制好温度,避免过高的焊接时间导致风管变形。
    - 在进行焊接操作时,必须严格按照加工说明进行,以避免焊料污染或绝缘层烧毁。

    兼容性和支持


    - 兼容性:本产品设计用于与TDK自家的磁芯配件配合使用。如果与其他厂家的产品组合使用,需要客户自行测试以确保兼容性。
    - 支持:TDK提供详尽的技术文档和支持服务,帮助客户正确使用产品。

    常见问题与解决方案


    - 问题:磁芯受到机械应力后损坏。
    - 解决方案:安装时尽量避免施加机械应力,特别是在高温环境下操作时要注意保护。
    - 问题:焊接过程中出现问题。
    - 解决方案:严格遵循加工说明,控制好焊接温度和时间,确保风管不被挤压或变形。

    总结和推荐


    综上所述,B64290L0674环形磁芯在高磁导率和热稳定性方面表现出色,适用于多种高频和高效率的应用场景。由于其稳定性和多样化选择,推荐在需要高效率和高可靠性的电子设备中使用。建议客户根据具体应用场景选择合适的型号,并严格按照加工说明进行安装和焊接,以保证最佳的使用效果。

B64290L0674X065参数

参数
初始磁导率 5000µi
磁芯材料 Toroid
有效面积(Ae) 95.89mm2
容差 ±30%
有效磁导率 -
磁路截面积 -
直径 -
磁路长度 89.65mm
磁心因数(ΣI/A) 0.94mm-1
电感系数(AI) 6.8μH
磁体体积 8.597cm3
长*宽*高 36mm(宽度)*16.2mm(高度)
零件状态 在售
包装方式 盒装

B64290L0674X065厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B64290L0674X065数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B64290L0674X065 B64290L0674X065数据手册

B64290L0674X065封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.6585 ¥ 60.7654
10+ $ 4.587 ¥ 41.861
20+ $ 4.235 ¥ 38.6487
100+ $ 3.5316 ¥ 32.2294
2000+ $ 3.2235 ¥ 29.4177
库存: 124
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 60.76
