VLS2012ET-150M-CA

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 400mA 470mA 15μH 1.062Ω ±20% 标准安装,贴片安装 2mm*2mm*1.2mm
供应商型号: CGC-VLS2012ET-150M-CA
供应商: 海外现货
标准整包数: 134000

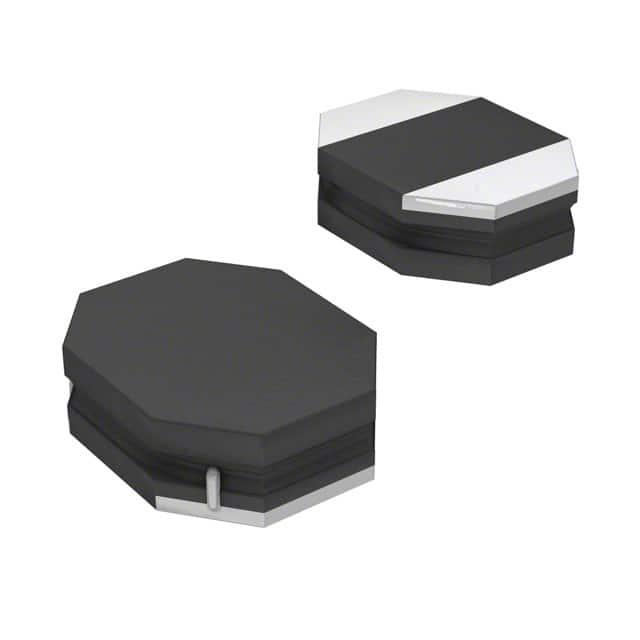

TDK 贴片电感 VLS2012ET-150M-CA

VLS2012ET-150M-CA概述


    产品简介


    产品名称: VLS2012E-CA型电感器
    产品类型: 功率电路电感器
    主要功能: 为汽车导航、汽车音响和汽车配件提供电力解决方案
    应用领域: 主要用于汽车相关设备,不适用于涉及驾驶、转弯、刹车等功能的安全关键部件

    技术参数


    - 尺寸规格: 长x宽x高 = 2.0mm x 2.0mm x 1.2mm
    - 额定电感值及容差:
    - 0.47μH(±20%)
    - 0.68μH(±30%)
    - 1.0μH(±30%)
    - 1.5μH(±30%)
    - 2.2μH(±20%)
    - 3.3μH(±20%)
    - 4.7μH(±20%)
    - 6.8μH(±20%)
    - 10μH(±20%)
    - 15μH(±20%)
    - 22μH(±20%)
    - 直流电阻(最大/典型值): 范围从0.049Ω到1.764Ω
    - 额定电流:
    - Isat:从1.00A到2.25A
    - Itemp:从0.40A到2.25A
    - 存储条件: 温度:5℃到40℃;湿度:≤75%RH
    - 操作温度范围: -40℃至+105℃
    - 包装规格: 每盘2000个,每个重17mg

    产品特点和优势


    - 低轮廓设计: 适合高密度安装
    - 高磁屏蔽结构: 可减少电磁干扰
    - 兼容RoHS指令: 绿色环保
    - 无卤素: 满足严格环保要求

    应用案例和使用建议


    应用案例
    - 本产品主要用于汽车导航系统、汽车音响和各类汽车附件,不涉及安全关键控制如驾驶、转向等。
    使用建议
    - 在焊接前需预热组件,以避免过热导致性能下降
    - 注意存储条件,确保在温度5℃至40℃,湿度≤75%RH的环境中存放
    - 焊接时峰值温度不超过260℃

    兼容性和支持


    - 兼容性: 本产品适合集成于各种消费电子设备中,但不适合用于航空航天、医疗设备等严苛环境下
    - 支持和服务: 遇到技术问题,建议联系制造商获取详细支持信息

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品在存储过程中出现损坏 | 确保在规定的存储条件下保存 |
    | 焊接过程中出现短路 | 仔细检查预热条件和焊接温度 |
    | 性能下降 | 验证产品是否超过操作温度范围 |

    总结和推荐


    综合评估:
    VLS2012E-CA型电感器在汽车应用中表现出优异的性能,尤其是在低轮廓设计和高磁屏蔽方面。它符合环保标准,拥有较高的性价比,适合于汽车导航和娱乐系统等非安全关键部件。
    推荐使用:
    鉴于其高可靠性和良好的兼容性,我们推荐此产品应用于非关键安全设备的汽车电子系统。同时建议客户详细了解产品的详细规格和特殊用途限制,以确保产品最佳性能和安全性。

VLS2012ET-150M-CA参数

参数
容差 ±20%
直流电阻(DCR) 1.062Ω
额定电流 470mA
Q值 -
测试频率 1MHz
电感值 15μH
饱和电流(LSAT) 400mA
自谐振频率(SRF) -
长*宽*高 2mm*2mm*1.2mm
安装方式 标准安装,贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

VLS2012ET-150M-CA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS2012ET-150M-CA数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS2012ET-150M-CA VLS2012ET-150M-CA数据手册

VLS2012ET-150M-CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
134000+ $ 0.1386 ¥ 1.207
库存: 134000
起订量: 134000 增量: 134000
交货地:
最小起订量为:134000
合计: ¥ 161738
