VLC6045T-100M

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2.5A 2.5A 10μH 58mΩ ±20% 标准安装,贴片安装 6mm*6mm*4.5mm
供应商型号: CSJ-ST43742954
供应商: 海外现货
标准整包数: 1

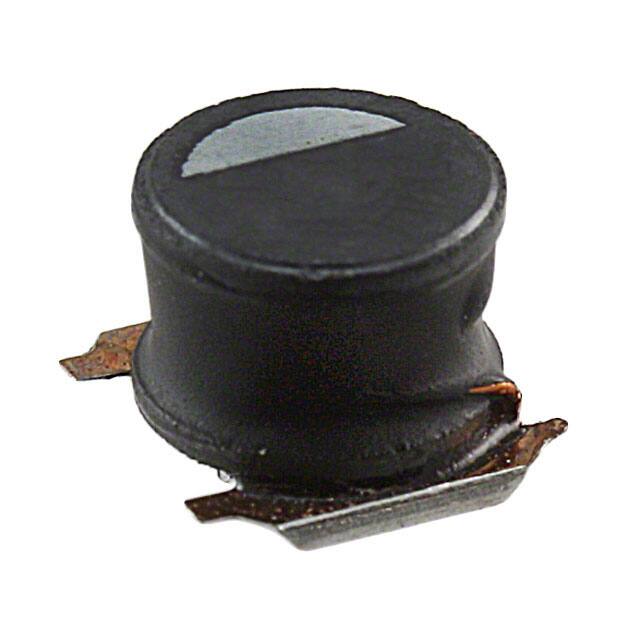

TDK 贴片电感 VLC6045T-100M

VLC6045T-100M概述

    # VLC6045 SMD Inductors: A Comprehensive Guide

    产品简介


    VLC系列是专为电源线设计的表面贴装电感器(线圈),型号为VLC6045。该系列产品具备微型尺寸和多功能特性,广泛应用于各种便携式直流到直流转换器中。典型应用包括LCD电视、打印机和笔记本电脑等设备中的电源管理模块。

    技术参数


    以下是VLC6045系列的具体技术规格和性能参数:
    | 参数 | 值 |

    | 封装尺寸 | 6×6mm (面积), 高度:最大4.5mm |
    | 工作温度范围 | -40°C 至 +105°C (包含自温升) |
    | 额定电流 | 不同型号有所不同 |
    | 直流电阻(最大) | 0.015Ω至0.59Ω |
    | 电感量 | 1.5µH 至 150µH(不同型号) |
    | 允许公差 | ±30% 或 ±20% |
    | 测试频率 | 100kHz |
    这些电感器符合RoHS标准,不含铅且支持无铅焊接。此外,它们能够承受极端的工作环境,非常适合于便携式电子设备的电源管理和转换。

    产品特点和优势


    VLC6045系列的主要特点包括:
    - 微型尺寸:仅占6×6mm的空间,高度仅为4.5mm。
    - 通用性强:适用于多种便携式DC到DC转换器的设计。
    - 自动组装能力:支持带卷和盘包装的自动组装,便于大规模生产。
    - 环保材料:无铅且支持无铅焊接,符合RoHS指令的要求。
    VLC6045系列通过其紧凑的尺寸、高效率和易于集成的特点,在各种应用中展示了出色的性能。这些特性使其成为便携式电子设备电源管理的理想选择,具有显著的市场竞争力。

    应用案例和使用建议


    应用案例
    1. LCD电视:VLC6045系列电感器可应用于LCD电视电源电路,以稳定电压并减少噪音。
    2. 打印机:作为打印机电源转换器的核心组件,确保高效稳定的电力供应。
    3. 笔记本电脑:在笔记本电脑中,VLC6045用于电源适配器和电池充电模块,提升能效和可靠性。
    使用建议
    - 在使用过程中,应确保工作温度不超过规定范围,以避免过热损坏。
    - 考虑到电感器的额定电流限制,合理选择合适的型号以防止过载。
    - 集成时需注意PCB布局和布线,以提高整体电气性能。

    兼容性和支持


    VLC6045系列电感器具有广泛的兼容性,可以轻松与其他电子元器件或设备进行集成。制造商提供了全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:电感器温度过高
    - 解决方案:检查是否超出了额定电流和工作温度范围。适当降低电流负载或采用散热措施。

    2. 问题:电路噪音增加
    - 解决方案:重新检查电路布局和布线,确保电感器与周围元器件的距离合适。必要时可尝试更换电感值更高的型号。
    3. 问题:装配错误导致接触不良
    - 解决方案:仔细检查电感器的安装位置和焊接质量。确保安装正确并且焊接牢固。

    总结和推荐


    总体而言,VLC6045系列电感器凭借其独特的优点和卓越的性能,成为便携式电子设备电源管理的优选产品。它不仅体积小巧、效率高,而且支持自动组装,具有良好的环境适应性。对于需要高效、可靠的电源管理解决方案的应用,强烈推荐使用VLC6045系列电感器。

VLC6045T-100M参数

参数
电感值 10μH
饱和电流(LSAT) 2.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 58mΩ
额定电流 2.5A
Q值 -
测试频率 100KHz
长*宽*高 6mm*6mm*4.5mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

VLC6045T-100M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLC6045T-100M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLC6045T-100M VLC6045T-100M数据手册

VLC6045T-100M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1365 ¥ 1.1562
库存: 52227
起订量: 364 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.15
直接购买
加入购物车
