B64292B1004X000

产品分类: 磁性器件套件/配件
厂牌: TDK
产品描述:
供应商型号: 495-6626-ND
供应商: Digi-Key
标准整包数: 3000

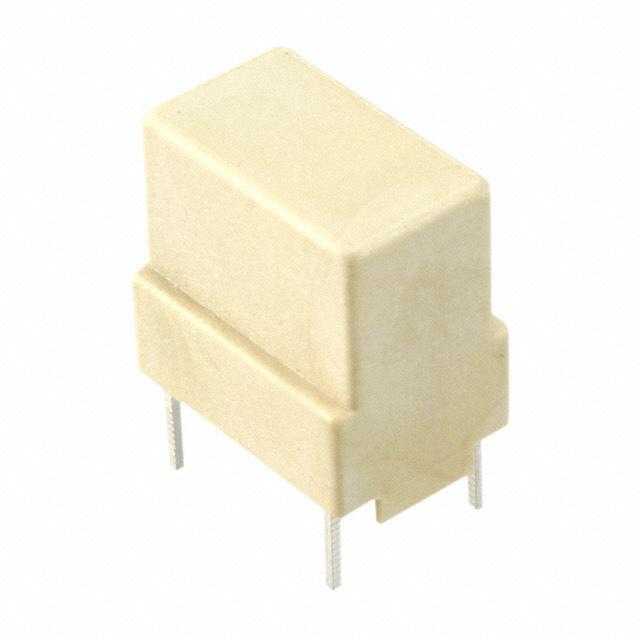

TDK 磁性器件套件/配件 B64292B1004X000

B64292B1004X000概述

    电子元器件产品技术手册:环形磁芯附件

    1. 产品简介


    环形磁芯附件(Ring Core Accessories)是用于电流补偿扼流圈的理想组合,主要用于电磁兼容性(EMC)滤波器、电源线电感器和其他相关电路。这些附件广泛应用于通信设备、汽车电子、工业控制等领域。它们的主要功能包括提供稳定电流和减少电磁干扰。

    2. 技术参数


    以下是从技术手册中提取的关键技术参数:
    - 材料:
    - 环形磁芯外壳:GFR聚碳酸酯UL94 V-0
    - 基板:GFR聚碳酸酯UL94 V-0,色码蓝色
    - 液晶聚合物:GFR液晶聚合物UL94 V-0,色码自然色

    - 电气特性:
    - 额定温度范围:未明确说明
    - 工作频率:暂无具体参数
    - 最大工作电流:暂无具体参数
    - 机械特性:
    - 适用直径范围:1.0mm至3.1mm
    - 立式版本最大高度:40.0mm
    - 耐热特性:
    - 耐热焊接:至IEC 60068-2-20标准,测试Ta为+245°C±5°C,时间3±0.3秒
    - 波峰焊接耐热性:至IEC 60068-2-20标准,测试Tb为+260°C±5°C,时间10±1秒

    3. 产品特点和优势


    - 多样化应用:环形磁芯附件结合不同线径和孔位排列,提供多种应用可能。
    - 高强度材料:采用GFR聚碳酸酯和液晶聚合物,具备良好的机械强度和耐高温性能。
    - 良好兼容性:专为EPCOS环形磁芯设计,确保最佳匹配度。

    4. 应用案例和使用建议


    环形磁芯附件适用于电流补偿扼流圈和高频信号滤波器等场合。例如,在电源线路中安装电流补偿扼流圈以提高整体系统的稳定性。
    - 使用建议:
    - 在组装过程中要轻柔操作,避免对磁芯造成过度机械应力。
    - 确保焊接温度和时间符合规范,以避免焊点不良或引脚排列异常。
    - 当安装变压器时,注意钻孔公差并适当增加孔径,以避免因装配不当导致的问题。

    5. 兼容性和支持


    - 兼容性:环形磁芯附件仅与EPCOS品牌的环形磁芯配套使用,其他品牌的产品不可互换使用,客户需自行验证兼容性。
    - 支持和服务:EPCOS公司提供详尽的技术支持文档和咨询服务,以确保用户能够正确安装和使用这些配件。

    6. 常见问题与解决方案


    - 问题1:安装过程中磁芯破裂
    - 解决方案:确保在低应力条件下进行安装,避免过度拉伸或撞击。

    - 问题2:焊接不良导致引脚错位
    - 解决方案:严格遵守焊接温度和时间标准,使用合适的焊接工艺以确保引脚位置正确。

    7. 总结和推荐


    环形磁芯附件作为EPCOS品牌的核心产品之一,具备多样化的应用范围和稳定的性能表现。虽然在特定场合需要额外的设计验证,但总体而言,它在电磁兼容性领域展现出显著的优势和可靠性。因此,对于寻求高品质电流补偿解决方案的应用场合,推荐使用这款产品。

B64292B1004X000参数

参数
长*宽*高 13mm(长度)*9.5mm(高度)
安装方式 垂直安装
零件状态 在售

B64292B1004X000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B64292B1004X000数据手册

厂牌 PDF简要描述 下载
TDK 磁性器件套件/配件 TDK B64292B1004X000 B64292B1004X000数据手册
