B64290L0048X830

产品分类: 磁芯
厂牌: TDK
产品描述: ±25% 6.778cm3 82.06mm 4300µi 5.46μH 82.6mm2 Toroid 0.99mm-1 12.5mm*35.5mm*13.6mm
供应商型号: UA-B64290L0048X830
供应商: 海外现货
标准整包数: 1

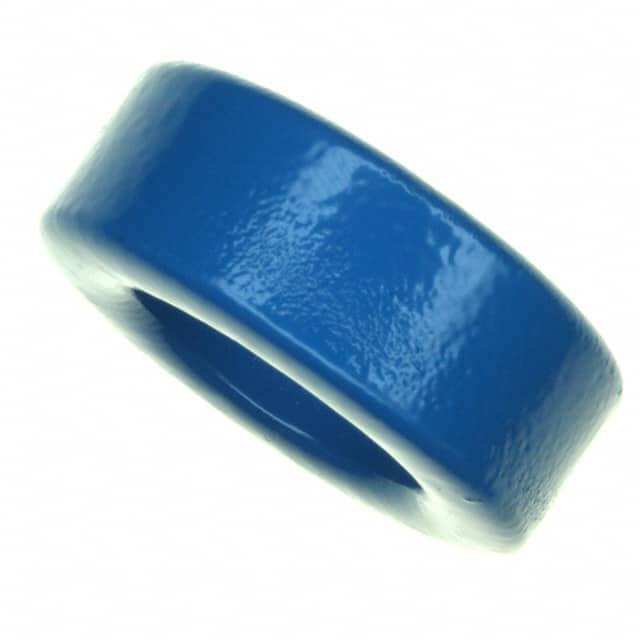

TDK 磁芯 B64290L0048X830

B64290L0048X830概述

    文章:TDK Electronics B64290L0048 系列铁氧体环形磁芯技术手册

    1. 产品简介


    产品类型: 铁氧体环形磁芯
    主要功能: 高效的电磁感应组件,用于电感器和其他电力电子设备中
    应用领域: 适用于各种电源转换器、EMI 滤波器、通信设备、汽车电子等高频电路

    2. 技术参数


    - 尺寸: 外径 34.0 mm ± 0.7 mm,内径 20.5 mm ± 0.5 mm,高度 12.5 mm ± 0.3 mm
    - 重量: 约 0.99 g
    - 磁导率: N87 类型(100 kHz,100 °C 下)N87: 2790 ± 25%,N30: 5460 ± 25%,T65: 6400 ± 30%,T37: 7600 ± 25%,T38: 12700 ± 30%
    - 直流磁通密度: N87 类型下,最大功率损耗 < 4.2 W/core(200 mT,100 kHz,100 °C)
    - 机械应力: 脆性材料,需小心处理

    3. 产品特点和优势


    - 高磁导率: 铁氧体磁芯具有优异的磁导率,能够有效减少电感器的体积,提高效率
    - 宽温范围: 工作温度范围广,能够在 -40°C 到 125°C 之间稳定工作
    - 抗老化性能: 在高频环境下表现出色,寿命长
    - 良好的机械稳定性: 尽管材料脆性较高,但通过合理的结构设计可以保持良好的机械强度

    4. 应用案例和使用建议


    应用案例:
    - 适用于开关电源中的输入输出滤波器
    - 通信设备中的 EMI 滤波器
    使用建议:
    - 在焊接过程中,确保焊接时间不超过 300°C,以免影响焊接质量
    - 需要进行详细的机械应力测试,避免安装时造成损坏
    - 建议在设计变压器时留出适当的公差,以避免由于安装误差造成的不良后果

    5. 兼容性和支持


    - 兼容性: 仅适用于 TDK Electronics 自家的铁氧体配件
    - 支持和维护: TDK Electronics 提供详尽的技术支持文档和售后服务,确保用户能够获得最佳的应用体验

    6. 常见问题与解决方案


    - 问题: 如何处理焊接过程中产生的高温?
    - 解决方案: 使用适当的焊接工具和工艺,控制焊接时间不超过 300°C
    - 问题: 如何避免机械应力导致的磁芯损坏?
    - 解决方案: 在装配过程中应轻柔操作,避免快速降温或施加过大的拉力
    - 问题: 如何选择合适的磁芯型号?
    - 解决方案: 根据具体应用的需求选择不同类型的磁芯,例如根据频率和功率损耗选择合适材料类型

    7. 总结和推荐


    综合评估:
    TDK Electronics 的 B64290L0048 系列铁氧体环形磁芯凭借其高磁导率、宽工作温度范围和良好的机械稳定性,在多种高频应用中表现出色。尽管存在一定的脆性,但通过合理的设计和使用建议,可以在各种应用场景中充分发挥其优势。
    推荐使用:
    该系列铁氧体磁芯适合在各种高频电力电子设备中使用,特别是在需要高效率、小体积和高可靠性的场合。强烈推荐给寻求高性能解决方案的工程师和设计师。

B64290L0048X830参数

参数
初始磁导率 4300µi
直径 -
有效面积(Ae) 82.6mm2
磁心因数(ΣI/A) 0.99mm-1
有效磁导率 -
磁路截面积 -
磁路长度 82.06mm
磁芯材料 Toroid
容差 ±25%
磁体体积 6.778cm3
电感系数(AI) 5.46μH
长*宽*高 12.5mm*35.5mm*13.6mm
零件状态 在售
包装方式 托盘

B64290L0048X830厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B64290L0048X830数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B64290L0048X830 B64290L0048X830数据手册

B64290L0048X830封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6625 ¥ 24.0967
59+ $ 2.625 ¥ 23.7573
171+ $ 2.5375 ¥ 22.9654
426+ $ 2.4 ¥ 21.721
1500+ $ 1.825 ¥ 16.517
7500+ $ 1.5375 ¥ 13.915
库存: 18700
起订量: 44 增量: 100
交货地:
最小起订量为:1
合计: ¥ 24.09
