B82144F2682K000

产品分类: 插件电感
厂牌: TDK
产品描述: 1MHz 40MHz 3.5A 2.75A 50@2.52MHz 6.8μH 95mΩ ±10% 通孔安装 9.2mm(长度)
供应商型号: 871-B82144F2682K000
供应商: Mouser
标准整包数: 1

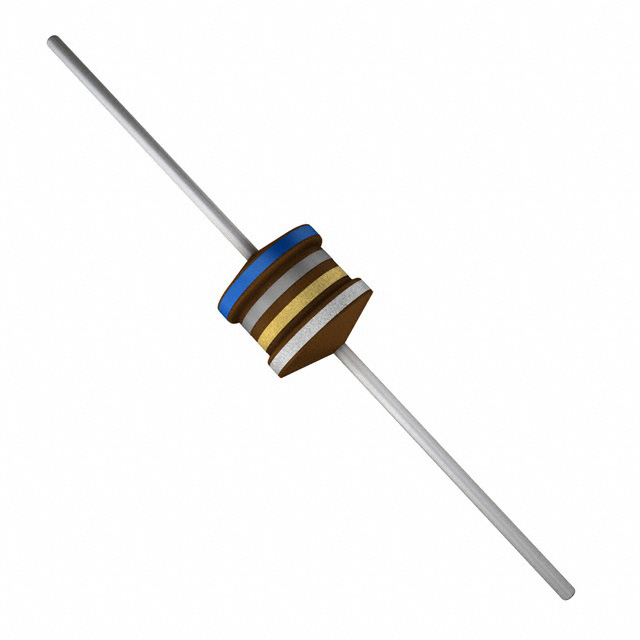

TDK 插件电感 B82144F2682K000

B82144F2682K000概述

    B82144F2 RF Chokes, LBC+ Series

    产品简介


    B82144F2 RF Chokes是EPCOS公司生产的射频扼流圈(RF Chokes),属于LBC+系列。这些RF扼流圈主要应用于直流-直流转换器、电源电压滤波、射频阻断及滤波、去耦合和干扰抑制等领域。它们广泛用于通信、LED照明、节能灯具以及娱乐电子设备中。

    技术参数


    B82144F2 RF Chokes的主要技术参数如下:
    - 额定电感:1 μH 至 470 μH
    - 额定电流:600 mA 至 4450 mA
    - 电感测量频率:小于等于10 μH时为1 MHz,大于10 μH且小于等于470 μH时为100 kHz
    - 测量温度:+20 °C
    - 饱和电流:最大可承受电流导致电感下降约10%(在+20 °C条件下)
    - 直流电阻:测量温度为+20 °C
    - 谐振频率:最小值测量温度为+20 °C
    - 湿润性:焊料区域湿润度≥90%(符合IEC 60068-2-20标准)
    - 焊接耐热性:符合IEC 60068-2-20标准
    - 引线拉伸强度:≥20 N(符合IEC 60068-2-21标准)

    产品特点和优势


    - 高饱和电流:B82144F2能够承受较高的直流电流,使得其在大电流应用场合表现出色。
    - 高热稳定性:能够适应广泛的温度变化范围,确保其在各种环境下的可靠性能。
    - RoHS兼容性:产品符合欧盟环保要求,无有害物质。
    - 适合回流焊接:产品设计适合大规模自动化生产,提高生产效率。

    应用案例和使用建议


    - DC-DC转换器:在DC-DC转换器中使用B82144F2,可以有效过滤输入电源中的噪声,提高输出电压的稳定性和可靠性。
    - 射频阻断:在射频电路中使用B82144F2,能够有效防止射频信号通过,减少干扰。
    - 使用建议:在焊接过程中要注意焊接条件,避免高温损坏引脚;弯曲引脚时要特别小心,以避免损坏保护区域。

    兼容性和支持


    - 兼容性:B82144F2具有良好的通用性,适用于多种电子设备。
    - 支持服务:EPCOS公司提供全面的技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问:如何正确焊接这些扼流圈?
    - 答:需要遵循制造商提供的焊接条件和温度,避免高温损坏引脚。确保焊接过程中的温度不超过指定范围,并保持适当的时间。
    2. 问:如何避免长期使用中的性能下降?
    - 答:注意产品使用的环境条件,避免高温和湿度过高的环境,以免长期影响产品性能。

    总结和推荐


    综上所述,B82144F2 RF Chokes是高质量的射频扼流圈,具备出色的饱和电流能力和温度稳定性。其广泛的适用范围和强大的技术支持使其成为市场上非常有竞争力的产品。我们强烈推荐在需要高性能射频扼流圈的应用中使用B82144F2 RF Chokes。

B82144F2682K000参数

参数
饱和电流(LSAT) 3.5A
自谐振频率(SRF) 40MHz
容差 ±10%
直流电阻(DCR) 95mΩ
额定电流 2.75A
Q值 50@2.52MHz
测试频率 1MHz
电感值 6.8μH
长*宽*高 9.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B82144F2682K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82144F2682K000数据手册

厂牌 PDF简要描述 下载
TDK 插件电感 TDK B82144F2682K000 B82144F2682K000数据手册

B82144F2682K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6325 ¥ 5.3446
10+ $ 0.3853 ¥ 3.2554
100+ $ 0.3674 ¥ 3.1045
1500+ $ 0.2603 ¥ 2.1994
9000+ $ 0.2237 ¥ 1.8898
24000+ $ 0.2205 ¥ 1.8632
库存: 2713
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.34
