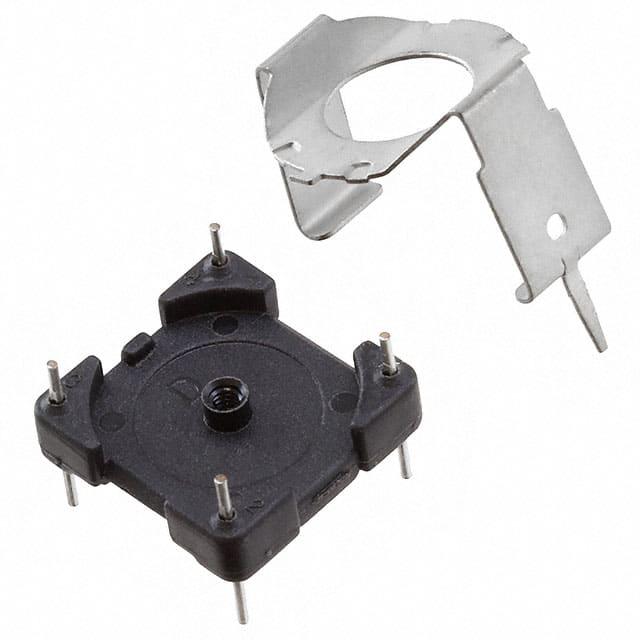

B65535B0002X000

产品分类: 磁性器件套件/配件
厂牌: TDK
产品描述: Ferrite Accessories Complete Mounting Assembly
供应商型号: BN-B65535B0002X000
供应商: 海外现货
标准整包数: 1
TDK 磁性器件套件/配件 B65535B0002X000

B65535B0002X000概述

    电子元器件产品技术手册

    产品简介


    本文将介绍一种磁芯及其配件系列(B65531, B65532, B65535, B65539, B65806),该系列产品由EPCOS AG生产。这些磁芯广泛应用于印刷电路板组装和电磁兼容设计等领域。其主要功能包括调整电磁场、降低噪音、提高信号传输效率等。

    技术参数


    该磁芯系列具有以下技术规格和性能参数:
    - 类型:磁芯及配件
    - 系列/型号:B65531, B65532, B65535, B65539, B65806
    - 材料:K1, M33, N48, N30, N87, T38
    - AL值:0.20 nH~7000 nH
    - 尺寸:直径P 11mm,高度7mm
    - 重量:约1.7g~1.8g
    - 电气特性:
    - 穿心孔径:0.92mm~1.00mm
    - 最小磁芯截面:14.1mm²~253mm³
    - 额定电流:620mA~5130mA
    - 工作温度范围:-40°C~+155°C
    - 频率特性:
    - 高频极限:100kHz
    - 低频极限:100Hz
    - 谐振频率:100Hz~100kHz
    - 其他参数:
    - 磁导率:25 r3%~2000 r3%
    - 损耗系数:<0.12 (200mT, 100kHz, 100°C)

    产品特点和优势


    该磁芯系列的主要特点和优势包括:
    - 高精度AL值:提供多种AL值选择,确保用户根据需求进行精确匹配。
    - 优异的温度稳定性:在宽泛的工作温度范围内仍能保持稳定性能。
    - 良好的机械强度:采用陶瓷材料,具备高强度和耐冲击性能。
    - 易于集成:设计紧凑,方便安装和维护。

    应用案例和使用建议


    这些磁芯通常用于各种电力转换和电源管理模块中。例如,在无线充电器、高频滤波器、电源适配器等场合应用较多。
    使用建议:
    - 在焊接过程中,注意不要过度施加压力,以免损坏磁芯结构。
    - 使用合适的材料进行绕组,以避免焊接过程中因过热而造成线圈短路。
    - 建议在组装前先进行详细的设计和测试,以确保最佳效果。

    兼容性和支持


    这些磁芯与同一系列的配件完全兼容,可实现无缝连接。制造商提供详细的技术支持和售后服务,以帮助客户解决问题和优化设计。

    常见问题与解决方案


    - 问题:磁芯断裂或损坏
    - 解决方法:避免在组装过程中施加过大压力,确保正确处理和安装。
    - 问题:焊接时出现连接不良
    - 解决方法:遵循正确的焊接工艺流程,确保焊接温度和时间适宜。
    - 问题:磁芯发热过高
    - 解决方法:合理布置散热片,保证良好的热传导路径。

    总结和推荐


    总的来说,EPCOS AG生产的这款磁芯系列具有较高的性价比和优良的性能,适用于多种应用场景。其广泛的频率范围、优异的温度稳定性和良好的机械强度使其成为电子设备设计的理想选择。对于需要高性能磁芯的应用,强烈推荐选用此系列产品。
    本报告旨在为您提供一个全面的指南,以帮助您更好地理解和使用这些电子元器件。希望它能够满足您的需求并为您的项目带来成功。

B65535B0002X000参数

参数
长*宽*高 12.3mm*12.3mm*9.5mm
安装方式 固定安装
零件状态 在售
包装方式 盒装
