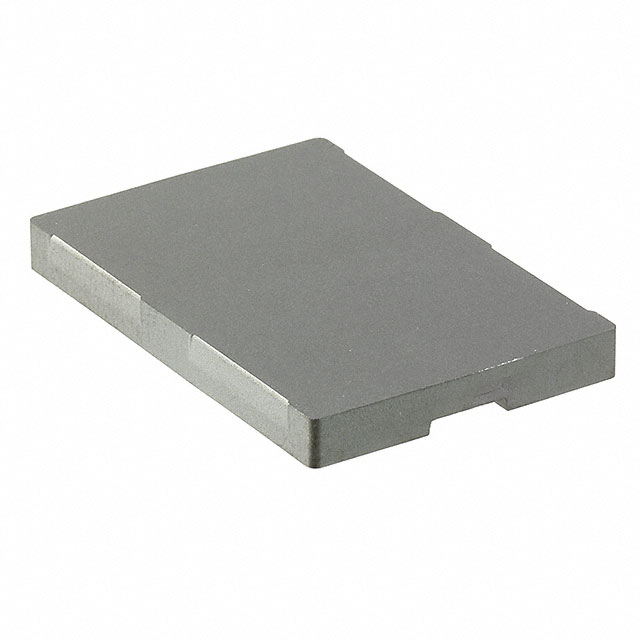

B66289K0000X149

产品分类: 磁芯
厂牌: TDK
产品描述: N49 38.1mm(长度)*3.8mm(高度)
供应商型号: 4154006
供应商: 海外现货
标准整包数: 1
TDK 磁芯 B66289K0000X149

B66289K0000X149概述


    产品简介


    本篇技术手册介绍了TDK Electronics AG生产的一系列铁氧体磁芯及其配件,具体型号包括B66289G、B66289K、B66459G、B66459K及B66290。这些产品主要用于电源转换、电磁干扰(EMI)滤波器和其他需要高磁导率的应用场合。铁氧体磁芯因其优异的磁性能和广泛的适用性而被广泛应用于电子设备中。

    技术参数


    该系列铁氧体磁芯的主要技术参数如下表所示:
    | 参数 | 值 | 单位 |
    |
    | 磁路长度(有效磁路长度)| 52.4 | mm |
    | 有效横截面积 | 194 | mm² |
    | 最小横截面积 | 192 | mm² |
    | 体积 | 10200 | mm³ |
    | 质量 | 52 | g |
    | 饱和电流 | 视材料和状态 | A |
    | 工作频率 | 100 kHz | Hz |
    | 工作温度范围 | -40°C 到 +100°C | °C |
    不同型号的磁芯有不同的AL值,如PC200型号的AL值为2900 ±25%,N49型号的AL值为4850 ±25%等。此外,还提供了针对不同环境条件下的最大损耗功率等关键参数。

    产品特点和优势


    1. 高磁导率:这些磁芯具有高初始磁导率,可以提高电感器的效率和性能。
    2. 稳定的温度特性:能在较宽的温度范围内保持稳定的工作性能。
    3. 低损耗:良好的磁滞回线和较低的磁损耗使得磁芯更适合高频应用。
    4. 多种材料选择:根据不同的应用需求可以选择不同的材料,满足多样化的应用要求。

    应用案例和使用建议


    这些铁氧体磁芯适用于多种高频电路,例如开关电源、无线电通信设备和医疗成像设备中的滤波器。在设计过程中,应考虑以下几个方面:
    1. 确保正确的安装方向:避免机械应力对磁芯造成损害。
    2. 合理安排绕线方式:减少绕线时对磁芯的压力,避免损坏。
    3. 注意焊接工艺:采用正确的焊接方法,以防止铜导线绝缘损坏。
    4. 散热管理:确保足够的冷却空间以避免过热问题。

    兼容性和支持


    这些磁芯仅与TDK生产的配件兼容,不建议与其它制造商的产品配合使用。为了确保最佳性能,建议客户自行测试并确认其兼容性。同时,制造商提供了详尽的技术文档和支持服务,帮助用户更好地理解和应用这些产品。

    常见问题与解决方案


    1. 绕线时磁芯损坏:使用软启动的绕线方式,避免强力拉扯。
    2. 焊接质量问题:遵循正确的焊接工艺,控制焊接时间并选择合适的焊料。
    3. 过热现象:增加散热措施,保证设备运行时有良好的通风条件。

    总结和推荐


    综上所述,TDK Electronics AG生产的铁氧体磁芯系列具有出色的磁性能和多样的应用场景,特别适合于高频电子设备的设计与制造。尽管初期投入成本较高,但其卓越的性能和长久的使用寿命使其成为值得推荐的选择。对于需要高性能磁芯的应用场景,强烈推荐选用这一系列产品。

B66289K0000X149参数

参数
磁体体积 -
磁路截面积 -
有效面积(Ae) -
磁心因数(ΣI/A) -
磁路长度 -
直径 -
容差 -
有效磁导率 -
磁芯材料 N49
电感系数(AI) -
初始磁导率 -
长*宽*高 38.1mm(长度)*3.8mm(高度)
零件状态 在售
包装方式 托盘
