首页  >  产品百科  >  B64292A1004X000

B64292A1004X000

产品分类: 磁性器件套件/配件
厂牌: TDK
产品描述:
供应商型号: 495-6620-ND
供应商: Digi-Key
标准整包数: 1

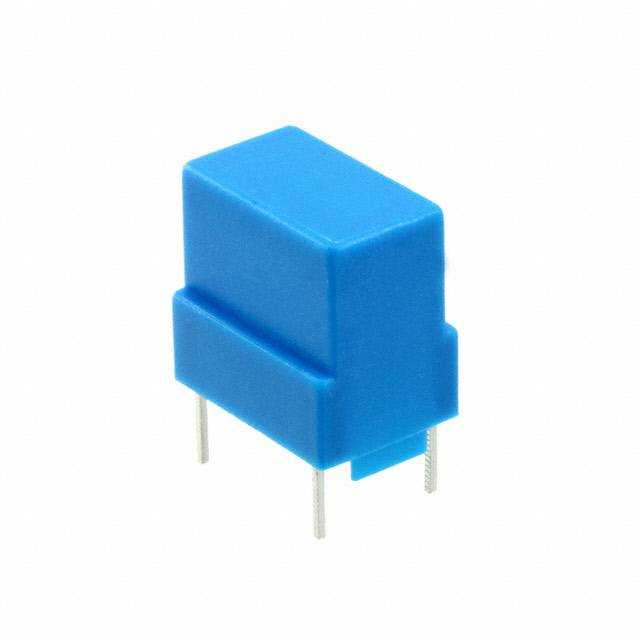

TDK 磁性器件套件/配件 B64292A1004X000

B64292A1004X000概述


    产品简介


    环形磁芯配件是用于电流补偿扼流圈的理想组合。这些配件由环氧涂层环形磁芯及其附件组成,适用于多种应用场合。不同的导线直径和孔/引脚排列提供了丰富的应用选择。这些产品广泛应用于各类电子产品中,例如电源转换、电磁干扰抑制和射频电路等领域。

    技术参数


    以下是环形磁芯配件的技术参数:
    | 序列/类型 | 材料 | 额定电压 | 温度范围 | 引脚间距 | 孔直径(mm) |
    |
    | B64293 | 环氧树脂 | 不适用 | -40°C 至 +85°C | 22.86×15.24 mm | 1.1, 1.4, 1.7, 2.9, 2.1 |
    | B64291 | 聚碳酸酯 | 不适用 | -40°C 至 +85°C | 10×10 mm | 11.6, 12.0, 20.4, 26.0, 30.0, 39.3 |
    | B64292 | 液晶聚合物 | 不适用 | -40°C 至 +85°C | 10.0×7.5 mm | 11.9, 21.0, 25.7, 29.0 |

    产品特点和优势


    1. 环氧涂层材料:环氧涂层提供了卓越的耐化学性和抗磨损性,延长了产品的使用寿命。
    2. 多样的孔/引脚排列:多种孔/引脚排列为各种应用场景提供了灵活性。
    3. 高可靠性:聚碳酸酯和液晶聚合物材料具备良好的机械强度和耐热性,确保产品在恶劣环境下依然稳定可靠。
    4. 易于安装:基板和外壳的设计便于安装,提高了生产效率。

    应用案例和使用建议


    应用案例
    1. 电源转换:环形磁芯配件常用于开关电源中,以提高电源转换效率并减少电磁干扰。
    2. 射频电路:在高频电路中,环形磁芯配件可提供稳定的阻抗匹配,保证信号传输质量。
    3. 电磁干扰抑制:环形磁芯配件可用于抑制电路中的电磁干扰,提高系统整体性能。
    使用建议
    1. 正确组装:确保在装配过程中施加适当的压力,避免损坏环形磁芯的法兰。
    2. 注意温度:避免长时间高温焊接,以免影响焊点的共面性和引脚排列。
    3. 遵守工艺说明:遵循处理指南进行焊接,避免因锡氧化或烧毁绝缘层导致的焊接问题。
    4. 调整钻孔尺寸:根据制造公差增加孔径大小,以避免安装变压器时出现的问题。

    兼容性和支持


    EPCOS公司明确指出,其环形磁芯配件仅与EPCOS品牌的环形磁芯兼容。客户需自行测试其他制造商的产品组合,且EPCOS不承担由此带来的任何责任。对于技术支持和售后服务,建议联系EPCOS的销售代表或技术支持团队获取更多帮助。

    常见问题与解决方案


    1. 如何正确选择孔直径?
    - 解决方案:根据应用需求选择合适的孔直径,通常1.1 mm到2.9 mm范围内的孔直径适用于大多数应用场景。
    2. 焊接过程中出现的焊接质量问题?
    - 解决方案:严格控制焊接时间和温度,确保焊接过程中的焊点质量和焊点共面性。
    3. 如何避免基板和外壳之间的装配问题?
    - 解决方案:按照工艺说明进行装配,特别是针对钻孔尺寸的调整,确保安装顺利。

    总结和推荐


    EPCOS的环形磁芯配件以其卓越的品质、多样化的设计和高可靠性,成为了众多电子设备制造商的首选。其在电流补偿扼流圈应用中的表现尤为出色,能够有效提高电源转换效率并减少电磁干扰。基于其优异的功能和应用灵活性,强烈推荐使用EPCOS的环形磁芯配件。

B64292A1004X000参数

参数
长*宽*高 13mm(长度)*9.5mm(高度)
安装方式 垂直安装
零件状态 在售

B64292A1004X000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B64292A1004X000数据手册

厂牌 PDF简要描述 下载
TDK 磁性器件套件/配件 TDK B64292A1004X000 B64292A1004X000数据手册

B64292A1004X000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6095 ¥ 5.1503
10+ $ 0.4278 ¥ 3.6149
25+ $ 0.3689 ¥ 3.1174
50+ $ 0.3087 ¥ 2.6082
100+ $ 0.2737 ¥ 2.3125
250+ $ 0.223 ¥ 1.866
500+ $ 0.1948 ¥ 1.6302
1500+ $ 0.1773 ¥ 1.4839
库存: 288
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.15
直接购买
加入购物车
