B65671T0100A033

产品分类: 磁芯
厂牌: TDK
产品描述: ±3% 76.5mm2 3.46cm3 37.2mm 750µi 100nH 32μe 93mm2 26mm M33 0.4mm-1 5.4mm(宽度)*8.15mm(高度)
供应商型号: 4167322
供应商: 海外现货
标准整包数: 1

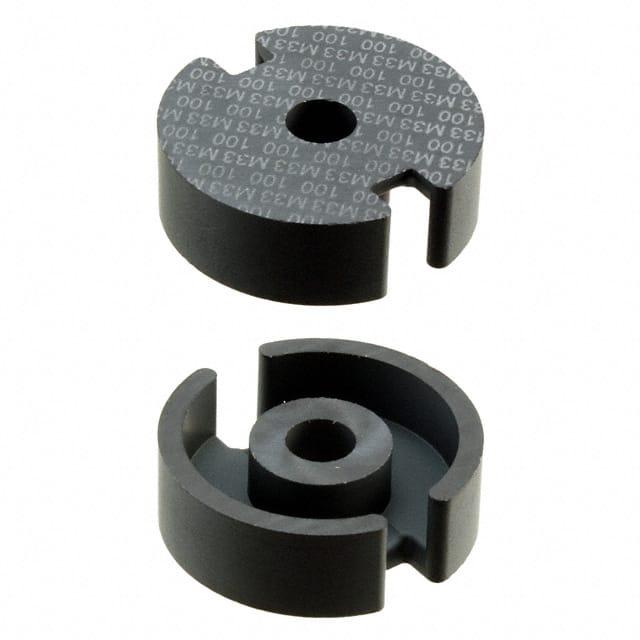

TDK 磁芯 B65671T0100A033

B65671T0100A033概述


    产品简介


    EPCOS AG生产的B65671、B65672、B65675、B65679系列磁芯及配件,主要用于印刷电路板上的装配。这些产品具有多种材料选择和不同的电气特性,适用于各种电子应用,如电源转换器、滤波器、高频感应器等。

    技术参数


    - 尺寸:P 26 × 16
    - 重量(每套):
    - 带中心孔:约21.23克
    - 不带中心孔:约23克
    - AL值(每套):
    - K1:100 nH ±3%
    - M33:100 nH ±3%
    - N48:160 nH ±3%
    - 最大工作温度:155 °C
    - 频率范围:100 kHz
    - 有效磁通密度:最高可达200 mT
    - 绝缘等级:符合IEC 60085标准,F级

    产品特点和优势


    - 材料选择丰富:提供多种材料选择,满足不同应用场景的需求。
    - 高性能:高初始磁导率和低损耗,适合高频应用。
    - 稳定性高:材料的磁特性在高磁场强度下稳定,不易发生不可逆变化。
    - 机械强度好:尽管是陶瓷材质,但通过特殊设计提高了机械强度,不易破损。
    - 适用广泛:广泛应用于电源转换器、滤波器等电子设备中。

    应用案例和使用建议


    应用案例
    - 电源转换器:用于高频开关电源的电感器制造。
    - 滤波器:在通信设备中作为滤波元件,提高信号纯净度。
    - 高频感应器:在无线充电设备中,用于提升充电效率。
    使用建议
    - 组装过程注意事项:在组装过程中需轻柔处理,避免过大的压力导致线圈管或端盖损坏。
    - 焊接温度控制:确保焊接时间不超过3秒,以避免高温对线圈的损害。
    - 环境适应性:考虑到材料的热稳定性,在高温度环境下使用时应注意散热。

    兼容性和支持


    - 兼容性:EPCOS AG指出,该系列磁芯及配件仅在与EPCOS其他产品组合时经过测试验证,不保证与其他制造商的产品兼容。
    - 支持和服务:提供详细的加工指南和技术文档支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题:组装时线圈管或端盖损坏。
    - 解决方案:在组装过程中应轻柔操作,避免过大的机械应力。
    - 问题:焊接后出现铜丝污染或焊点不良。
    - 解决方案:严格控制焊接时间和温度,采用合适的焊料并遵循焊接工艺指导。

    总结和推荐


    总体来看,EPCOS AG的B65671至B65679系列磁芯及配件具有优异的性能和广泛的应用范围。它们不仅适用于电源转换器和滤波器等基本电子设备,还能够在高频感应器和无线充电设备等前沿应用中发挥作用。如果您需要一种高效稳定的磁芯及配件,EPCOS AG的这一系列无疑是一个值得考虑的选择。

B65671T0100A033参数

参数
有效磁导率 32μe
磁路截面积 76.5mm2
磁芯材料 M33
磁体体积 3.46cm3
有效面积(Ae) 93mm2
电感系数(AI) 100nH
磁心因数(ΣI/A) 0.4mm-1
容差 ±3%
初始磁导率 750µi
磁路长度 37.2mm
直径 26mm
长*宽*高 5.4mm(宽度)*8.15mm(高度)
零件状态 在售
包装方式 散装

B65671T0100A033厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65671T0100A033数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B65671T0100A033 B65671T0100A033数据手册

B65671T0100A033封装设计

查看详情并下载
Symbol
Footprint
3D Model
