B66387G1500X187

产品分类: 磁芯
厂牌: TDK
产品描述: E 65mm*27.4mm*32.8mm
供应商型号: ET-3807712
供应商: 海外现货
标准整包数: 1

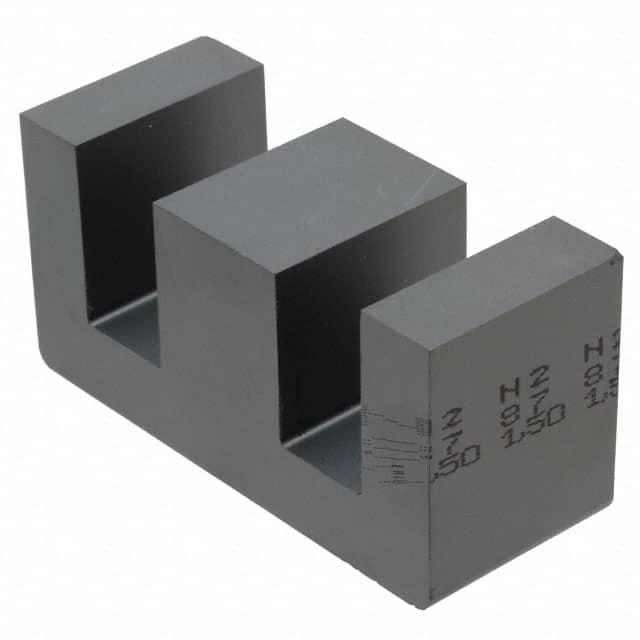

TDK 磁芯 B66387G1500X187

B66387G1500X187概述


    产品简介


    本手册介绍了TDK Electronics AG生产的系列磁芯及其附件(型号B66387和B66388)。这些磁芯主要用于电感器、变压器和其他电子设备中,以提高电路性能。它们广泛应用于电源管理、通信设备、汽车电子系统等领域,提供了高效率和稳定性。

    技术参数


    - 磁性特性
    - $\Sigma l / A = 0.27 \text{ mm}^{-1}$
    - $le = 147 \text{ mm}$
    - $Ae = 535 \text{ mm}^2$
    - $A{\text{min}} = 529 \text{ mm}^2$
    - $Ve = 78650 \text{ mm}^3$
    - 约重:394克/组
    - 材料和电感值
    - 材料N27:$AL \approx 5800 \text{nH}$, $\mue = 1250$, $BS = 340 \text{mT}$
    - 材料N87:$AL \approx 7900 \text{nH}$, $\mue = 1700$, $BS = 320 \text{mT}$
    - 材料N95:$AL \approx 11000 \text{nH}$, $\mue = 2410$, $BS = 330 \text{mT}$
    - 其他
    - 最大工作温度:B66388A: 155°C, B66388B: 180°C
    - 针脚数量:不同配件针脚数量不一

    产品特点和优势


    - 高初始磁导率:系列中的N27和N87具有较高的初始磁导率($\mue$),适用于高频应用。
    - 低损耗:材料的高饱和磁通密度($BS$)确保了在高频率下的低损耗。
    - 高热稳定性:可承受高温操作,尤其适用于车载及工业应用。
    - 材料多样选择:提供多种材料选项(N27, N87, N95),满足不同应用场景需求。

    应用案例和使用建议


    应用案例
    - 电源模块:B66387和B66388可用于高频开关电源中,提高转换效率。
    - 通信设备:适用于通信设备的变压器,保证信号传输的稳定性和可靠性。
    使用建议
    - 安装时应注意:避免快速温度变化和机械应力对磁芯造成损伤。
    - 风冷却设置:为了防止因高温导致的性能下降,可以采用适当的风冷设计。
    - 焊接注意事项:遵循加工指南进行焊接,以免损坏焊点或引脚。

    兼容性和支持


    - 兼容性:本系列磁芯仅与TDK Electronics AG的产品兼容,不建议与第三方产品混用。
    - 技术支持:TDK Electronics AG提供详尽的技术文档和支持服务,用户可以在公司网站上查找更多信息。

    常见问题与解决方案


    1. 安装后磁芯破裂:避免过强的机械应力,如高速清洗或高负荷操作。
    - 解决方案:在安装过程中注意平稳操作,减少冲击和快速温度变化的影响。
    2. 焊点污染或损坏:过高温度的长时间焊接会导致焊点变质。
    - 解决方案:控制焊接时间在300°C以内,确保焊接过程的安全性。
    3. 磁芯散热不良:长期高温可能导致磁芯性能下降。
    - 解决方案:增加散热设计,如添加风扇冷却系统。

    总结和推荐


    TDK Electronics AG的B66387和B66388磁芯系列产品以其出色的性能和稳定性,非常适合高频和高温环境下的应用。尽管价格相对较高,但其卓越的表现使其成为高要求应用的首选。如果您正在寻找一款高效稳定的磁芯,我们强烈推荐这一系列产品。

B66387G1500X187参数

参数
有效磁导率 -
容差 -
有效面积(Ae) -
磁芯材料 E
磁路长度 -
初始磁导率 -
磁心因数(ΣI/A) -
电感系数(AI) -
磁体体积 -
磁路截面积 -
直径 -
长*宽*高 65mm*27.4mm*32.8mm
零件状态 在售
包装方式 盒装
