ZCAT4625-3430DT

产品分类: 磁芯
厂牌: TDK
产品描述: Ferrite Core Clamp Core 30-Material
供应商型号: 1503721
供应商: element14
标准整包数: 1

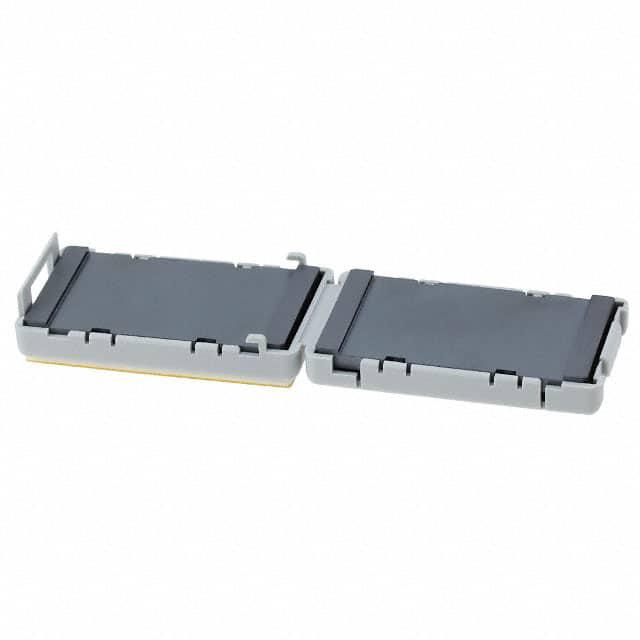

TDK 磁芯 ZCAT4625-3430DT

ZCAT4625-3430DT概述

    ZCAT系列钳位滤波器技术手册

    1. 产品简介


    ZCAT系列钳位滤波器是一种专为接口电缆和电源电缆设计的设备,采用TDK独有的结构,将磁芯安装并集成在塑料外壳内。该系列产品能够在不切断电缆的情况下进行安装,广泛应用于PC、字处理机、显示器、硬盘驱动器、数字电话、音频设备、电子乐器、视频游戏机、复印机和传真机等领域。

    2. 技术参数


    | 产品型号 | 阻抗(Ω)(10至100MHz) | 阻抗(Ω)(100至500MHz) | 尺寸(mm) | 适用电缆直径 |
    | :: | :: | :: | :: | :: |
    | ZCAT1518-0730(-BK) | 25 | 50 | 22±1 x 18±1 x 7±1 x 15±1 | 7max |
    | ZCAT2017-0930(-BK) | 20 | 50 | 21±1 x 17±1 x 9±1 x 20±1 | 9max |
    | ZCAT2032-0930(-BK) | 50 | 100 | 36±1 x 32±1 x 9±1 x 19.5±1 | 9max |
    | ZCAT2132-1130(-BK) | 40 | 80 | 36±1 x 32±1 x 11±1 x 20.5±1 | 11max |
    工作温度范围:-40°C至85°C
    单个产品重量:6g至62g

    3. 产品特点和优势


    - 易于安装:通过独特的结构设计,无需切断电缆即可直接安装。
    - 高吸收能力:利用磁芯的高频吸收特性,有效抑制高频噪声。
    - 适配性强:系列型号涵盖不同外径尺寸,适用于各种电缆。
    - 兼容多种电缆类型:可应用于固定电缆、导轨固定电缆和平带电缆等多种类型。
    - 卓越的电气特性:在10到100MHz频段的阻抗值为25Ω至80Ω,满足多种需求。

    4. 应用案例和使用建议


    - PC和字处理机:适用于高速数据传输场景,保证信号质量和稳定性。
    - 音频设备:减少背景噪音,提升音频质量。
    - 视频游戏机:改善游戏体验,避免因电磁干扰导致的游戏卡顿。
    - 工业控制设备:确保稳定的数据传输,防止干扰影响设备正常运行。
    使用建议:
    - 确认电缆直径与滤波器匹配,以保证最佳效果。
    - 注意正确安装方式,避免物理损坏导致功能失效。
    - 定期检查电缆连接情况,确保滤波器长期有效。

    5. 兼容性和支持


    - 兼容性:适用于多种电子设备和电缆类型,可广泛应用于各类电子设备中。
    - 技术支持:制造商提供详细的技术文档和专业支持,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    1. 问题:产品无法安装到目标电缆上
    - 解决方案:请确认电缆直径符合产品规格,并按照安装说明操作。
    2. 问题:产品出现异常发热
    - 解决方案:检查是否有过载现象,适当降低电流负载。
    3. 问题:滤波效果不佳
    - 解决方案:更换合适的滤波器型号或调整安装位置。

    7. 总结和推荐


    ZCAT系列钳位滤波器凭借其独特的优势,在多种应用场景中表现优异。其易于安装、高吸收能力和广泛适用性使其成为提高设备性能和可靠性的理想选择。我们强烈推荐在需要对电缆进行电磁兼容性处理的应用场景中使用ZCAT系列钳位滤波器。

ZCAT4625-3430DT参数

参数
磁芯材料 -
磁心因数(ΣI/A) -
磁路长度 -
直径 -
初始磁导率 -
磁体体积 -
有效面积(Ae) -
有效磁导率 -
容差 -
磁路截面积 -
电感系数(AI) -
长*宽*高 24.5mm*45.5mm*13mm
安装方式 自由悬挂
应用等级 工业级
零件状态 最后售卖
包装方式 散装
