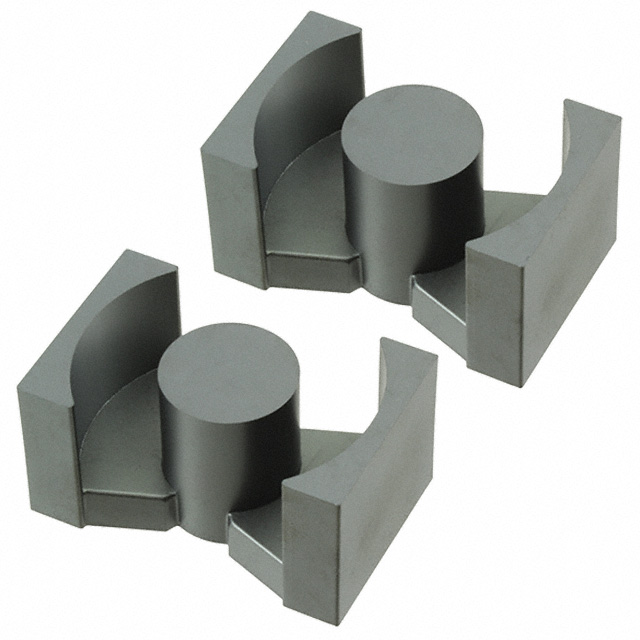

B65883A0000R049

产品分类: 磁芯
厂牌: TDK
产品描述: -20%,30% 159.9mm2 17.43cm3 92.5mm 1500µi 3.2μH 2145μe 188.3mm2 N49 0.49mm-1 40.5mm(长度)*19.9mm(高度)
供应商型号: 4167332
供应商: element14
标准整包数: 1
TDK 磁芯 B65883A0000R049

B65883A0000R049概述

    # 高质量文章:PQ 40/40 Ferrite Core 技术手册解析

    产品简介


    PQ 40/40 是一款由 TDK Electronics AG 生产的磁芯组件,属于 P 型磁芯系列。其主要功能是作为电感器、变压器和其他电力电子应用中的核心组件。该系列产品广泛应用于电源管理、通信设备、汽车电子等领域,以其高可靠性、低损耗和优良的磁性能著称。

    技术参数


    以下是 PQ 40/40 的主要技术参数:
    - 基本尺寸与材料
    - 磁芯尺寸:PQ 40/40
    - 材料:PMC 耐热塑料(UL 94 V-0),黑色酚醛树脂
    - 有效磁路长度(le):93 mm
    - 有效截面积(Ae):189 mm²
    - 最小截面积(Amin):174 mm²
    - 磁芯体积(Ve):17580 mm³
    - 重量:约 90 g/套
    - 电感因子(AL值)
    - N49:3200 nH ±20%
    - N92:3200 nH ±20%
    - N87:4300 nH ±20%
    - N97:4500 nH ±20%
    - N95:5500 nH ±20%
    - 其他参数
    - 相对电阻值(AR):1250 μΩ
    - 温度范围:从 25°C 到 100°C

    产品特点和优势


    PQ 40/40 Ferrite Core 的主要优势包括:
    - 高饱和密度:可以在较高的磁场强度下保持稳定的磁性能。
    - 高温度稳定性:能够在宽广的温度范围内保持稳定的磁性能,适合在各种恶劣环境下使用。
    - 良好的机械稳定性:由于采用了耐热塑料材质,能承受一定的机械应力,适合高频和高温应用。
    - 易于焊接:符合 IEC 60068-2-20 标准的焊点设计,保证了可靠性和使用寿命。

    应用案例和使用建议


    应用案例
    PQ 40/40 Ferrite Core 广泛应用于各种电源转换器、DC-DC 转换器和信号处理电路中。例如,在电源模块中,它可以作为电感器的核心部件,提高电源转换效率和稳定性。
    使用建议
    1. 安装注意事项:确保在组装过程中避免对磁芯施加过大的机械应力,以免造成磁芯损坏。
    2. 焊接过程:遵循标准焊接过程,防止因焊接时间过长而导致焊点变形或引脚排列不一致。
    3. 散热管理:在高频和高电流应用中,应注意磁芯的散热管理,以避免过热。

    兼容性和支持


    PQ 40/40 Ferrite Core 设计时考虑到了与其他 TDK 产品的兼容性,因此可以与同系列的配件一起使用。然而,对于与第三方配件的组合使用,用户需要自行测试以确保兼容性。厂商提供了详细的技术支持文档和售后服务,帮助用户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    以下是一些用户在使用 PQ 40/40 Ferrite Core 时可能遇到的常见问题及其解决方案:
    1. 焊接质量问题
    - 问题:焊接后出现焊点变形或引脚排列不一致。
    - 解决方案:严格按照焊接规范操作,确保焊接温度和时间符合要求。
    2. 机械损坏
    - 问题:磁芯在组装过程中发生破裂。
    - 解决方案:避免在组装过程中施加过大的机械应力,采用适当的工具和方法。
    3. 过热
    - 问题:在高功率应用中磁芯过热。
    - 解决方案:增加散热措施,如添加散热片或优化通风设计。

    总结和推荐


    PQ 40/40 Ferrite Core 是一款具有高可靠性和高性能的产品,适用于多种电力电子应用。其优异的磁性能、稳定的工作环境适应性和出色的机械稳定性使其成为电源管理和通信设备的理想选择。尽管需要用户自行测试与第三方配件的兼容性,但其丰富的技术支持文档和售后服务足以保障用户的使用体验。因此,我们强烈推荐使用 PQ 40/40 Ferrite Core 在各类电子设备中。

B65883A0000R049参数

参数
有效面积(Ae) 188.3mm2
磁心因数(ΣI/A) 0.49mm-1
磁路截面积 159.9mm2
电感系数(AI) 3.2μH
磁体体积 17.43cm3
磁路长度 92.5mm
磁芯材料 N49
直径 -
容差 -20%,30%
有效磁导率 2145μe
初始磁导率 1500µi
长*宽*高 40.5mm(长度)*19.9mm(高度)
零件状态 在售
包装方式 盒装
