首页  >  产品百科  >  B82462A4104K000

B82462A4104K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 9MHz 570mA 350mA 100μH 1.28Ω ±10% 贴片安装 6mm*6mm*3mm
供应商型号: 2800719
供应商: 海外现货
标准整包数: 5

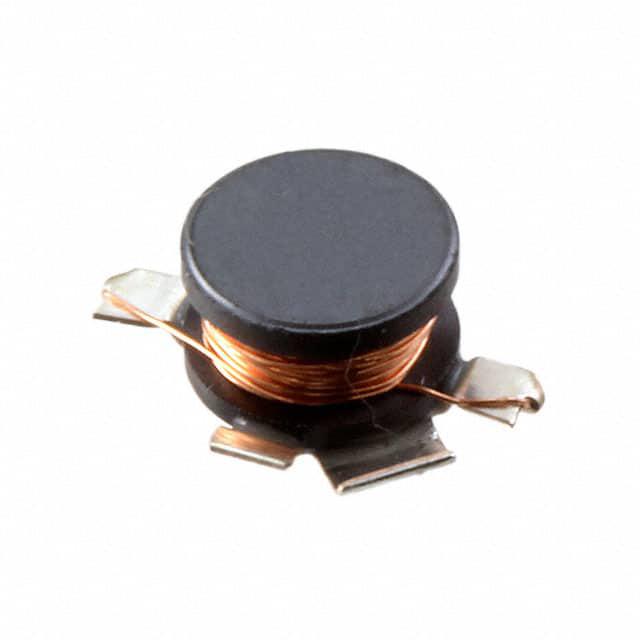

TDK 贴片电感 B82462A4104K000

B82462A4104K000概述


    产品简介


    TDK Electronics AG推出的B82462A4系列SMT(表面贴装技术)功率电感器,是专为高效能供电系统设计的理想选择。其尺寸为6.0 x 6.0 x 3.0 mm,适用于各种复杂的电子系统。这款电感器主要应用于供应电压的滤波、耦合、去耦,以及DC/DC转换器等领域。此外,它也广泛用于汽车电子和工业电子领域。

    技术参数


    - 尺寸:6.0 x 6.0 x 3.0 mm
    - 额定电感量:1 μH 至 1000 μH
    - 额定电流:0.11 A 至 3 A
    - 温升额定电流:最大允许直流电流,在+85°C时温升40K
    - 饱和电流:最大允许直流电流,在电感量降低至约90%时
    - 直流电阻:测量温度为+20°C
    - 焊锡性:采用Sn95.5Ag3.8Cu0.7合金,满足JEDEC J-STD 020D标准
    - 储存条件:包装状态下为–25°C至+40°C,湿度≤75%
    - 重量:约0.2克

    产品特点和优势


    - 高温适应性:工作温度范围高达+150°C,适用于恶劣环境下的应用。
    - 高电流承载能力:具备较高的额定电流和温升电流,适合于需要高电流输出的应用。
    - 低直流电阻:设计上实现了较低的直流电阻,有助于提高效率。
    - 符合环保要求:产品采用无铅焊接工艺,符合RoHS标准,适合环保型应用。

    应用案例和使用建议


    这款电感器适用于多种场合,如电动汽车电源管理系统中的电压滤波,以及工业自动化设备中的DC/DC转换器。使用时需要注意:
    - 确保工作环境温度不超出其额定范围。
    - 在高负载下,需特别注意电感量的下降情况,以防止饱和电流过高导致的功能失效。
    - 高温环境下使用时,应适当增加散热措施,避免因过热而损坏。

    兼容性和支持


    此产品已通过AEC-Q200认证,确保其在汽车电子领域的适用性。TDK Electronics提供详细的技术支持和客户服务,涵盖产品安装、调试及售后维护等环节。

    常见问题与解决方案


    - 问题一:如何确认产品的适配性?
    - 解决办法:查阅产品手册中的具体规格和技术指标,确认与需求设备的匹配度。

    - 问题二:产品在使用过程中出现异常噪音。
    - 解决办法:检查是否有电磁干扰问题,适当增加屏蔽措施或更换电感位置。

    - 问题三:产品长时间使用后性能下降。
    - 解决办法:检查是否存在过度负载情况,调整负载以保护电感器。

    总结和推荐


    TDK Electronics AG的B82462A4系列SMT功率电感器凭借其出色的电气特性和广泛的适用范围,在电子元器件市场上具有显著的竞争优势。适用于对温度和电流要求高的场合,尤其是汽车和工业应用。其卓越的可靠性和环保特性使其成为一种值得信赖的选择。因此,强烈推荐给需要高性能电感器的用户。

B82462A4104K000参数

参数
直流电阻(DCR) 1.28Ω
额定电流 350mA
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 570mA
自谐振频率(SRF) 9MHz
容差 ±10%
长*宽*高 6mm*6mm*3mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

B82462A4104K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82462A4104K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82462A4104K000 B82462A4104K000数据手册

B82462A4104K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.3572
50+ ¥ 4.8
250+ ¥ 4.8
500+ ¥ 4.7143
1000+ ¥ 4.6286
2500+ ¥ 4.6286
12500+ ¥ 4.6286
25000+ ¥ 4.6286
库存: 1673
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 26.78
