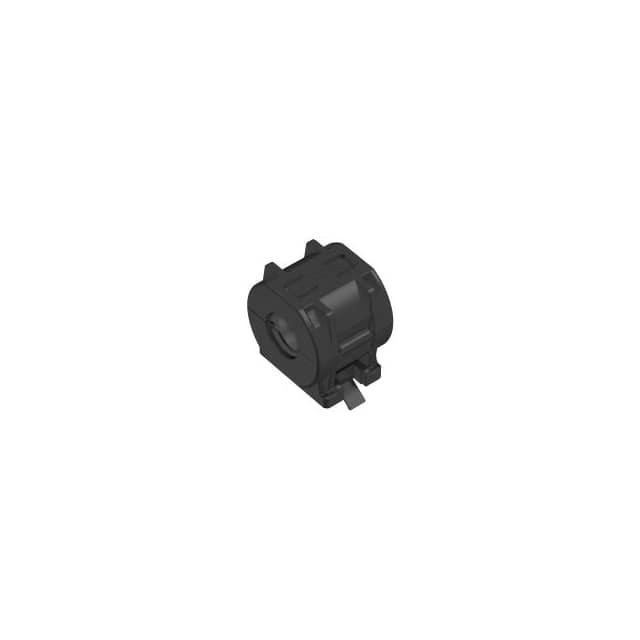

ZCAT2017-0930B-BK

产品分类: 磁芯
厂牌: TDK
产品描述: Ferrite Core Clamp Core 30-Material
供应商型号: 4144798
供应商: 海外现货
标准整包数: 1
TDK 磁芯 ZCAT2017-0930B-BK

ZCAT2017-0930B-BK概述

    针对EMC组件中的ZCAT系列夹线滤波器的技术手册

    产品简介


    ZCAT系列夹线滤波器专为在各类电子设备中高效处理电磁干扰(EMI)而设计。它们通过独特的结构,将铁氧体芯集成在一个塑料外壳内,使得可以轻松安装到各种类型的电缆上,如接口线和电源线,无需剪断电缆即可实现噪声吸收。这些滤波器特别适用于需要减少共模噪声的应用场景,确保信号质量不受影响。其广泛应用于电脑、打印机、显示器、硬盘驱动器、数字电话、音响设备、电子乐器、视频游戏机、复印机和传真机等领域。

    技术参数


    - 适用电缆尺寸:根据电缆直径的不同分为多种型号。
    - 阻抗:根据不同频率范围,部分型号在10至100 MHz之间的最小阻抗可达25Ω,在100至500 MHz之间的最小阻抗可达50Ω。
    - 温度范围:–40°C至85°C。
    - 重量:不同型号的产品重量从6克到60克不等。
    - 内部构造:铁氧体芯嵌入塑料壳体内,以确保稳固且高效的噪声吸收。
    - 安装方式:可选择固定电缆型、基座固定型、扁平电缆型(带双面胶固定)或带尼龙绑带固定型。
    - 颜色代码:黑色、灰色或其他颜色代码标识。

    产品特点和优势


    ZCAT系列夹线滤波器具有独特的吸波特性,能有效吸收高频率噪声,对共模噪声提供出色的抑制效果。其易于安装的设计使其成为市面上较为便捷的选择之一,特别是在处理多条线缆时能够大幅简化安装流程。此外,该系列滤波器提供多种尺寸选项,以适应不同大小的电缆需求,增强了产品的灵活性和实用性。

    应用案例和使用建议


    在实际应用中,ZCAT系列滤波器可以显著降低电缆传输过程中的电磁干扰,尤其是在高密度接口环境中表现尤为突出。例如,在计算机系统中,当安装于电源线和数据线之间时,可以有效地减少噪声干扰,提高系统的稳定性和可靠性。对于用户来说,安装前请确认滤波器与电缆直径的兼容性,以避免因尺寸不匹配导致的损害风险。

    兼容性和支持


    制造商提供了详尽的交付规范和安全使用指南,涵盖了产品规格、兼容性要求及存储条件等关键信息。由于技术不断进步,产品规格和功能可能会有所调整,建议用户定期咨询官方获取最新信息。此外,对于需要特殊定制或超出标准规格的应用场合,制造商提供了专业的技术支持服务。

    常见问题与解决方案


    - 问题1:滤波器无法牢固固定在线缆上。
    - 解决方案:检查所选型号是否符合电缆直径要求,确保正确安装并紧固绑带。
    - 问题2:使用过程中发现信号质量下降。
    - 解决方案:重新评估电路布局,确认滤波器未被其他强磁场干扰。
    - 问题3:安装后电缆弯曲过度导致滤波器损坏。
    - 解决方案:遵循安装指导书,避免过度弯折电缆以减少物理损伤风险。

    总结和推荐


    综上所述,ZCAT系列夹线滤波器凭借其优良的吸波性能、广泛的兼容性和简便的安装流程,在多个应用领域展现出卓越的表现。虽然部分型号可能不再推荐用于新设计项目,但其在现有系统升级和替换方面的价值仍然显著。因此,对于那些寻求高效电磁干扰管理解决方案的用户而言,这款产品无疑是值得考虑的优秀选择。

ZCAT2017-0930B-BK参数

参数
直径 -
磁心因数(ΣI/A) -
磁路截面积 -
有效磁导率 -
磁路长度 -
容差 -
有效面积(Ae) -
磁体体积 -
初始磁导率 -
磁芯材料 -
电感系数(AI) -
长*宽*高 21mm*29mm*20mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ZCAT2017-0930B-BK厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT2017-0930B-BK数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT2017-0930B-BK ZCAT2017-0930B-BK数据手册

ZCAT2017-0930B-BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.7936
10+ ¥ 9.9608
50+ ¥ 9.5624
100+ ¥ 8.9249
200+ ¥ 8.7655
640+ ¥ 8.6061
3200+ ¥ 8.6061
6400+ ¥ 8.6061
库存: 345
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.79
