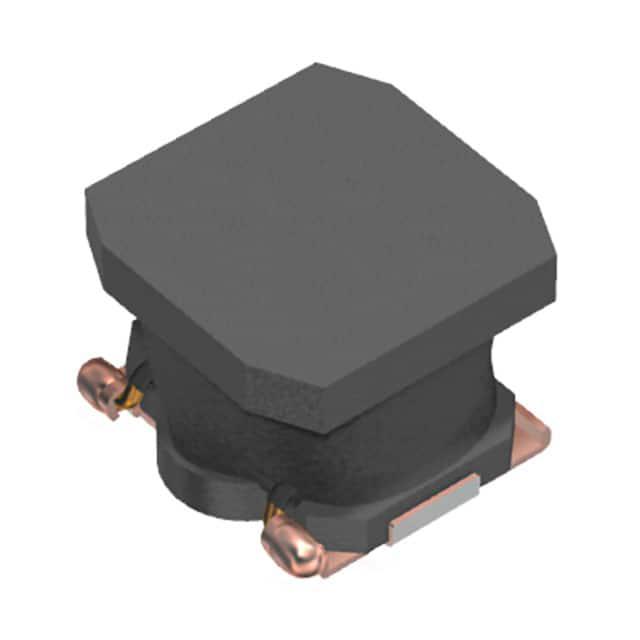

VLS6045EX-3R3N-H

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 6.5A 3.3μH 29.9mΩ ±30% 标准安装,贴片安装 6.3mm*6mm*4.5mm
供应商型号: 810-VLS6045EX-3R3N-H
供应商: Mouser
标准整包数: 1
TDK 贴片电感 VLS6045EX-3R3N-H

VLS6045EX-3R3N-H概述

    VLS6045EX-H系列电感器技术手册解析

    1. 产品简介


    类型与功能:
    VLS6045EX-H系列属于功率电路用缠绕铁氧体电感器,专为汽车应用设计。这种电感器采用磁屏蔽结构,通过优化铁氧体芯型,实现了更高的电流承载能力和更低的直流电阻。
    应用领域:
    主要用于汽车相关设备,如发动机控制模块(ECM)、安全气囊、前灯、电动助力转向系统、仪表板、防抱死制动系统(ABS)等。

    2. 技术参数


    | 参数 | 规格 |

    | 类型 | 磁屏蔽缠绕电感器 |
    | 额定电流 | 较小值(饱和电流Isat 或 温升电流Itemp) |
    | 饱和电流(Isat) | 初始电感值下降30% |
    | 温升电流(Itemp) | 自加热引起的温度上升40°C |
    | 阻抗(DC电阻) | 1.8-4.7mΩ |
    | 额定温度范围 | -40°C 至 125°C |
    | 储存温度范围 | -40°C 至 125°C |
    | 单位重量 | 0.6g |
    | 合规性 | 符合AEC-Q200标准 |

    3. 产品特点和优势


    - 高磁屏蔽性能: 通过磁屏蔽材料和优化的设计,提供出色的电磁干扰抑制能力。
    - 优化设计: 优化后的铁氧体芯结构提升了电流承载能力和降低了直流电阻。
    - 广泛兼容性: 具备AEC-Q200认证,适用于多种严苛的汽车应用环境。
    - 可靠性高: 符合严格的环境条件要求,适用于复杂的工作环境。

    4. 应用案例和使用建议


    应用案例:
    这些电感器常用于汽车的ECM、安全气囊、头灯、电动助力转向系统、仪表盘、ABS等系统,为车辆的电力系统提供了稳定的电源管理。
    使用建议:
    - 在组装前,确保预热组件至适当的温度,以避免温度差超过150°C。
    - 在安装后进行焊接修正时,确保修正条件符合规定的标准。
    - 设计电路板布局时,要仔细规划线圈的位置,以防止磁场干扰导致误操作。
    - 使用接地腕带来释放人体静电。

    5. 兼容性和支持


    兼容性:
    该产品与现有的汽车电子设备高度兼容,可作为汽车电源管理系统中的关键部件使用。
    支持与维护:
    厂商提供详尽的技术支持,包括详细的使用说明和售后维护服务。此外,对于特殊需求或超出常规使用范围的应用,建议联系厂商获取技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度异常升高 | 检查是否过载,调整负载并监控温度变化 |
    | 性能下降 | 重新检查电路连接,确认是否存在接触不良的情况 |
    | 短路 | 详细检查焊点及连接线,必要时更换损坏元件 |

    7. 总结和推荐


    综合评估:
    VLS6045EX-H系列电感器以其卓越的磁屏蔽效果、优化的电流承载能力和良好的稳定性,成为了汽车电子系统的理想选择。其紧凑的尺寸和优良的性价比使其在市场上具有显著的竞争优势。
    推荐使用:
    鉴于其出色的性能和广泛的适用性,强烈推荐在汽车电子系统的设计中使用VLS6045EX-H系列电感器,以提高整体系统的可靠性和效率。

VLS6045EX-3R3N-H参数

参数
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 29.9mΩ
额定电流 -
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 6.5A
长*宽*高 6.3mm*6mm*4.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VLS6045EX-3R3N-H厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。
