B82422T1682J000

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 40MHz 180mA 27@7.96MHz 6.8μH 1.8Ω ±5% 1210 贴片安装 3.2mm*2.5mm*2.1mm
供应商型号: Q-BN-B82422T1682J000
供应商: 期货订购
标准整包数: 6000

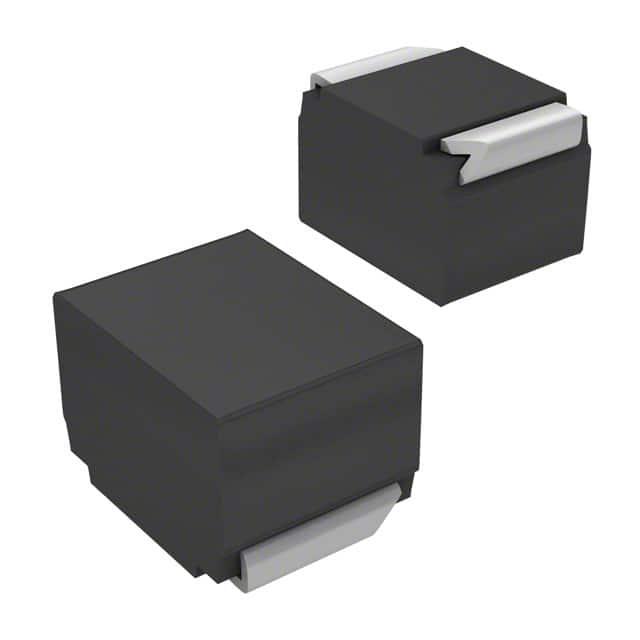

TDK 贴片电感 B82422T1682J000

B82422T1682J000概述

    # 高质量文章:SIMID系列SMT电感器的技术手册

    产品简介


    SIMID系列SMT电感器是TDK Electronics AG生产的一款高性能电子元件,属于SMT(表面贴装技术)电感器。它们主要应用于各种电子系统中,用于滤波、耦合、去耦以及天线系统等领域。SIMID系列电感器具有高Q因子、高谐振频率和高电感值等特点,特别适合于汽车电子、电信、消费类电子产品及工业电子产品中。

    技术参数


    - 尺寸:1210 (EIA) 或 3225 (IEC)
    - 额定电感:0.010 μH 至 100 μH
    - 额定电流:60 mA 至 450 mA
    - 结构:陶瓷或铁氧体芯,激光焊接绕组,阻燃模塑
    - 特点:
    - 高Q因子
    - 高谐振频率
    - 高电感值
    - 符合AEC-Q200标准
    - 支持无铅回流焊(符合JEDEC J-STD 020D标准)
    - 罗马禁令符合
    - 工作环境:
    - 工作温度范围:-55°C 至 +125°C
    - 存储条件:-25°C 至 +40°C,湿度不超过75%
    - 储存重量:约50 mg
    - 焊接条件:
    - 铅自由焊接:锡银铜95.5/3.8/0.7,焊接温度范围:245±5°C,时间:5±0.3 s
    - 焊接润湿率:≥90%(依据IEC 60068-2-58)
    - 抗热冲击:+260°C,40秒(参考JEDEC J-STD 020D)

    产品特点和优势


    SIMID系列SMT电感器的优势在于其高Q因子、高谐振频率和高电感值,这些特性使得它们能够在高频电路中发挥出色的表现。此外,它们还通过了AEC-Q200认证,这表明它们具有较高的可靠性,可以广泛应用于汽车电子等对可靠性和性能要求极高的领域。同时,这些电感器采用无铅回流焊技术,能够满足当前环保要求。

    应用案例和使用建议


    应用案例
    - 电信设备:SIMID系列电感器可用于无线通信设备中,作为天线系统的一部分,提高信号接收质量和稳定性。
    - 汽车电子:在电动汽车或混合动力汽车的电源管理系统中,这些电感器可用于滤波、耦合和去耦电路,确保电源系统的稳定运行。
    使用建议
    - 在选择电感器时,根据具体应用需求选择合适的电感值和电流额定值。
    - 在进行回流焊操作时,严格遵守规定的焊接温度和时间,避免过热导致损坏。
    - 在需要防潮或防尘的应用中,考虑使用适当的封装材料以保护电感器,但需事先测试以避免对电感器造成不良影响。

    兼容性和支持


    SIMID系列SMT电感器具有良好的兼容性,适用于多种电子系统。制造商提供了详尽的技术支持和维护服务,确保客户能够顺利使用这些产品。如果需要特定版本或定制化产品,可与制造商联系协商解决方案。

    常见问题与解决方案


    常见问题
    1. 焊接过程中电感器损坏
    - 解决方案:严格按照规定的时间和温度进行焊接,避免过热。如果出现焊点不良,检查焊接过程是否正确执行。
    2. 电感器在长时间使用后性能下降
    - 解决方案:确认电感器的工作环境是否符合规定要求。如存在异常情况,考虑更换更合适的工作环境或调整电感器规格。
    3. 焊接不充分导致失效
    - 解决方案:检查焊接工艺,确认焊接温度、时间和材料是否符合标准。必要时请专业人员重新焊接。

    总结和推荐


    综上所述,SIMID系列SMT电感器具备出色的性能和广泛的适用性,是一款值得信赖的产品。无论是对于专业级还是商业级应用,这些电感器都能够提供卓越的电气性能和可靠性。我们强烈推荐在需要高性能电感器的项目中使用SIMID系列电感器,以实现最佳的系统性能。

B82422T1682J000参数

参数
额定电流 180mA
Q值 27@7.96MHz
测试频率 7.96MHz
电感值 6.8μH
饱和电流(LSAT) -
自谐振频率(SRF) 40MHz
容差 ±5%
直流电阻(DCR) 1.8Ω
长*宽*高 3.2mm*2.5mm*2.1mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82422T1682J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82422T1682J000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82422T1682J000 B82422T1682J000数据手册

B82422T1682J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.2878 ¥ 2.4546
库存: 600000
起订量: 6000 增量: 0
交货地:
最小起订量为:6000
合计: ¥ 14727.6
直接购买
加入购物车
