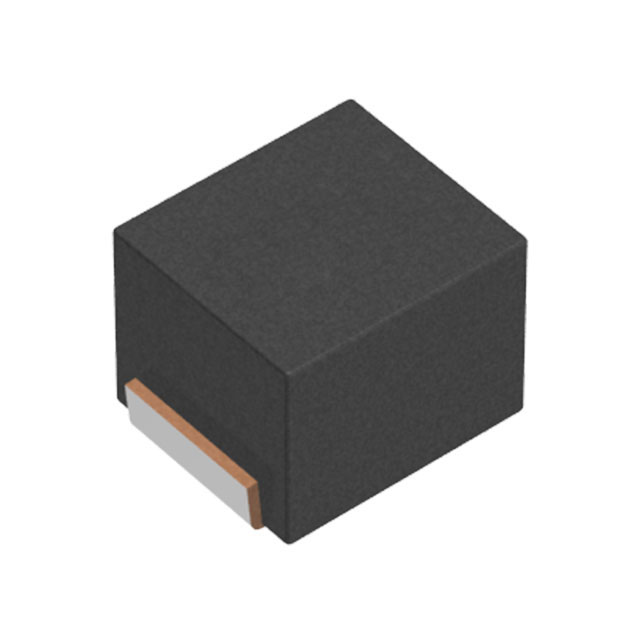

NLCV25T-4R7M-EF

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 43MHz 285mA 20@7.96MHz 4.7μH 1.04Ω ±20% 1008 贴片安装 2.5mm*2mm*1.9mm
供应商型号: NLCV25T-4R7M-EF
供应商: 国内现货
标准整包数: 1
TDK 贴片电感 NLCV25T-4R7M-EF

NLCV25T-4R7M-EF概述

    电子元器件产品技术手册解析:NLCV25-EF系列电感

    产品简介


    NLCV25-EF系列是专为电路脱耦设计的线绕铁氧体电感。这些电感采用了树脂模封工艺制造,适用于各种电子设备中。它们广泛应用于智能仪表、音视频设备、xDSL通信基础设施设备(如移动基站)、工业设备等领域。

    技术参数


    | 参数 | 描述 |

    | 操作温度范围 | -40°C 至 +105°C(含自温升) |
    | 封装尺寸 | 2.5mm x 2.0mm x 1.8mm |
    | 电感值 | 1 µH 至 33 µH |
    | 电感值容差 | ±20% 或 ±10% (根据型号不同而变化) |
    | 额定电流 | 275 mA 至 475 mA |
    | 直流电阻 | 0.34 Ω 至 1.69 Ω |
    | 频率响应 | 最高测量频率可达1000 MHz |
    | 电气特性 | 高温下性能稳定 |

    产品特点和优势


    1. 宽温区工作能力:能够适应-40°C至+105°C的操作温度范围,适合恶劣环境下的应用。
    2. 高可靠性:采用树脂模封技术,保证了产品的物理强度和耐久性。
    3. 多种规格选择:提供从1µH到33µH的不同规格,以满足不同应用需求。
    4. 优秀的抗干扰性:由于采用线绕铁氧体材质,具有出色的电磁干扰抑制能力。

    应用案例和使用建议


    NLCV25-EF系列电感可以用于智能仪表、xDSL调制解调器、通信基础设施等应用场景中。在实际使用中,需要确保预热温度不超过组件芯片温度150°C,并且焊接后的校正应在规定的条件下进行,避免因过热导致的短路、性能下降或寿命缩短。

    兼容性和支持


    该系列产品与市面上常见的印刷电路板兼容良好,安装时需注意避免产生过大的应力,特别是在螺丝固定部分。制造商提供了详细的使用说明书和技术支持服务,以帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 焊接后终端接触不良:检查存储条件,确保未超过6个月,并确认预热温度正确。
    2. 电感值漂移:检查环境湿度,确保湿度在10%-75%RH之间,防止气腐蚀。
    3. 电气特性不稳定:定期检查连接是否牢固,确保静电释放措施到位。

    总结和推荐


    NLCV25-EF系列电感以其广泛的温度适应性、稳定的电气特性和多样的规格选择,在智能仪表和通信基础设施等领域表现出色。考虑到其可靠的设计和强大的技术支持,我们强烈推荐该系列产品给那些寻求高性能电感解决方案的专业人士。

NLCV25T-4R7M-EF参数

参数
直流电阻(DCR) 1.04Ω
额定电流 285mA
Q值 20@7.96MHz
测试频率 7.96MHz
电感值 4.7μH
饱和电流(LSAT) -
自谐振频率(SRF) 43MHz
容差 ±20%
长*宽*高 2.5mm*2mm*1.9mm
通用封装 1008
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NLCV25T-4R7M-EF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLCV25T-4R7M-EF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLCV25T-4R7M-EF NLCV25T-4R7M-EF数据手册

NLCV25T-4R7M-EF封装设计

查看详情并下载
Symbol
Footprint
3D Model
