首页  >  产品百科  >  VLB10050HT-R30N

VLB10050HT-R30N

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 31A 21A 300nH 350μΩ ±30% SMD 标准安装,贴片安装 9.8mm*6.7mm*5mm
供应商型号: 11M-D-VLB10050HT-R30N
供应商: 云汉优选
标准整包数: 1

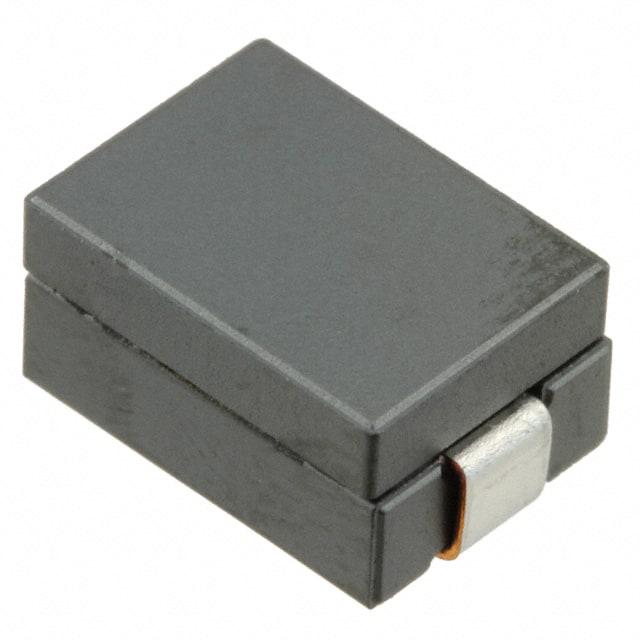

TDK 贴片电感 VLB10050HT-R30N

VLB10050HT-R30N概述


    产品简介


    产品名称:VLB10050型电感器
    产品类型:功率电路用绕线铁氧体电感器
    主要功能:适用于高电流SMD应用,具有低轮廓设计、高输出处理能力和低铜损耗。
    应用领域:个人电脑、服务器(如电压调节模块)、娱乐设备、音频视频设备等。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | Isat 或 Itemp 中的较小值 |
    | Isat | 电感变化率下降20%(相对于标称值) |
    | Itemp | 自加热引起的温度升高40°C |
    | 电感范围 | 120 nH ± 20%, 150 nH ± 20%, 200 nH ± 20%, 300 nH ± 30% |
    | 测量频率 | 1 MHz |
    | 直流电阻(DC电阻) | 0.35 mΩ ± 6% |
    | 尺寸 | 10.2 mm × 7.0 mm × 5.0 mm |
    | 工作温度范围 | -40°C 至 +125°C |

    产品特点和优势


    高电流能力:适合高电流SMD应用,能够提供稳定可靠的电力传输。
    低轮廓设计:具有较薄的物理尺寸,适用于空间受限的应用场景。
    高输出处理能力:能够有效降低铜损耗,提高整体效率。
    宽广的工作频率:最高可支持至2 MHz,满足多种应用需求。
    良好的散热性能:即使在自加热情况下,仍能保持稳定的温度范围。

    应用案例和使用建议


    应用案例:广泛应用于个人电脑、服务器及娱乐设备中,尤其是在需要稳定电流供应和高效电力传输的应用场景中。
    使用建议:
    1. 在焊接前进行预热,以确保芯片温度与焊料温度之间的温差不超过150°C。
    2. 设计时考虑电磁干扰问题,正确布局线圈,以避免因磁场干扰导致的故障。
    3. 储存时遵守规定的存储条件,温度在5到30°C之间,湿度不超过75%。

    兼容性和支持


    该产品可以与其他标准SMD组件兼容,适用于各种标准的焊接工艺。制造商提供了详细的交付规范和技术支持,以确保产品的安全和正确使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后终端电极变质 | 遵循正确的储存条件,确保在使用前不超过6个月。 |
    | 因气腐蚀导致性能下降 | 存储在无腐蚀性气体环境中。 |
    | 电路板变形导致残余应力 | 在嵌入式设计中注意板子的整体和局部变形。 |

    总结和推荐


    综合评估:VLB10050型电感器凭借其高电流能力、低轮廓设计和高输出处理能力,成为在高要求应用场景下的理想选择。它在多种电气特性和操作条件下表现出色,特别适合用于个人电脑、服务器及其他高可靠性需求的场合。
    推荐使用:强烈推荐给需要稳定、高效电力传输且空间受限的应用场景,特别是在个人电脑、服务器和娱乐设备等领域。

VLB10050HT-R30N参数

参数
直流电阻(DCR) 350μΩ
额定电流 21A
Q值 -
测试频率 1MHz
电感值 300nH
饱和电流(LSAT) 31A
自谐振频率(SRF) -
容差 ±30%
长*宽*高 9.8mm*6.7mm*5mm
通用封装 SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLB10050HT-R30N厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLB10050HT-R30N数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLB10050HT-R30N VLB10050HT-R30N数据手册

VLB10050HT-R30N封装设计

查看详情并下载
Symbol
Footprint
3D Model
