首页  >  产品百科  >  B65702B0000T001

B65702B0000T001

产品分类: 磁性器件套件/配件
厂牌: TDK

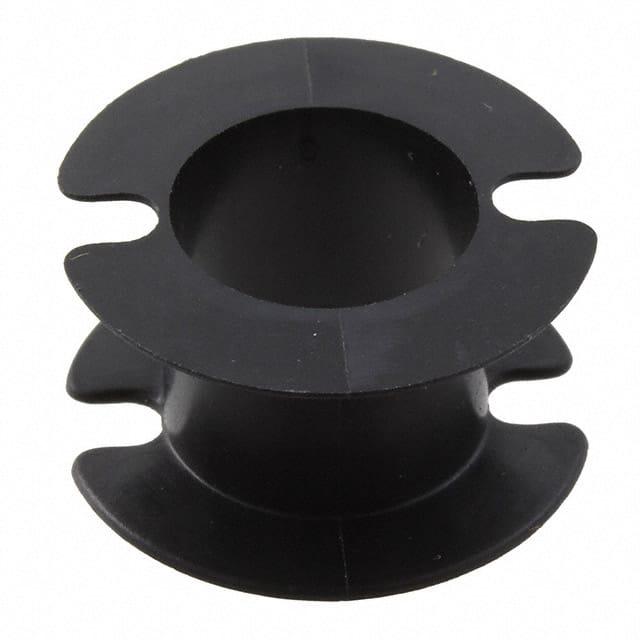

产品描述: Ferrite Accessories Coil Former Black Polyterephthalate
供应商型号: BN-B65702B0000T001
供应商: 海外现货
标准整包数: 1
TDK 磁性器件套件/配件 B65702B0000T001

B65702B0000T001概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是TDK Electronics AG生产的系列磁芯及配件产品,包括B65701、B65702、B65705和B65679。这些产品主要用于印刷电路板(PCB)的装配。主要功能是通过调节螺钉和轭铁等配件来优化电感和电容的效果,适用于电源管理、通信设备和工业控制等领域。

    技术参数


    以下是这些磁芯及配件的主要技术参数:
    | 参数 | 规格 |

    | 磁芯型号 | B65701, B65702, B65705, B65679 |
    | 线圈架材料 | 耐高温聚酯玻璃纤维(UL 94 V-0,绝缘等级至IEC 60085:F级,最大操作温度155°C),黑色 |
    | 轭铁材料 | 镀镍银(0.5毫米),带有接地端子 |
    | 磁芯重量 | 约36克,带空气间隙 |
    | 有效磁导率(μe) | 0.72至2500,带或不带中心孔 |
    | 最大饱和磁化强度(Bs) | 200毫特斯拉(mT) |
    | 最小电感(L) | 2400 nH(±30%) |

    产品特点和优势


    这些磁芯及配件具有如下特点和优势:
    1. 高可靠性:采用高质量的材料制造,确保在高频和高电流条件下的稳定性和长寿命。
    2. 良好的温度特性:适用于高温环境,最大操作温度可达155°C。
    3. 优秀的磁导率:可选多种磁导率值,适应不同的应用场景需求。
    4. 易于安装:设计简单,便于在印刷电路板上快速安装。

    应用案例和使用建议


    这些磁芯及配件广泛应用于开关电源、EMI滤波器、共模扼流圈等场合。例如,在开关电源的设计中,通过选择合适的磁芯型号和线圈参数,可以显著提高电源转换效率。
    使用建议:
    1. 在安装时,需注意避免机械应力对磁芯造成损坏。
    2. 严格遵循加工指南,防止焊接时间过长导致铜线熔化变形。

    兼容性和支持


    - 兼容性:本产品与TDK Electronics AG的其他磁芯和配件完全兼容,但可能与第三方产品存在兼容性问题。
    - 支持:客户可以联系TDK Electronics AG的技术支持团队获取帮助和指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 磁芯在组装过程中损坏 | 小心处理,避免强烈冲击和震动 |
    | 线圈架焊接时出现松动 | 控制好焊接时间和温度,严格按照加工指南操作 |
    | 磁芯和配件的配合尺寸不合适 | 检查制造公差,必要时调整钻孔尺寸 |

    总结和推荐


    总体而言,TDK Electronics AG的磁芯及配件系列产品表现出色,尤其适合需要高可靠性和良好温度特性的应用场合。通过合理的选择和正确的安装方法,这些产品可以在各种严苛的应用环境中发挥重要作用。对于需要高性能和可靠性的应用项目,推荐选用这些磁芯及配件产品。

B65702B0000T001参数

参数
长*宽*高 24.7mm*24.7mm*24.7mm
零件状态 在售
包装方式 盒装

B65702B0000T001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65702B0000T001数据手册

厂牌 PDF简要描述 下载
TDK 磁性器件套件/配件 TDK B65702B0000T001 B65702B0000T001数据手册

B65702B0000T001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.726 ¥ 6.1928
库存: 477
起订量: 130 增量: 0
交货地:
最小起订量为:50
合计: ¥ 309.64
直接购买
加入购物车
