首页  >  产品百科  >  VLS3015CX-4R7M-H

VLS3015CX-4R7M-H

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 4MHz 1.37A 1.67A 8 4.7μH 137mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.5mm
供应商型号: 31M-VLS3015CX-4R7M-H
供应商: 云汉优选
标准整包数: 5

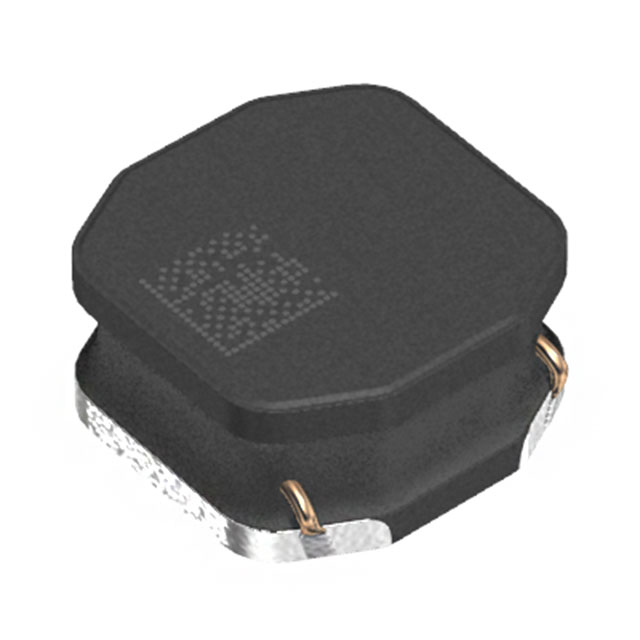

TDK 贴片电感 VLS3015CX-4R7M-H

VLS3015CX-4R7M-H概述

    电子元器件产品技术手册

    产品简介


    VLS3015CX-H系列电感器专为汽车电源电路设计,采用铁氧体磁芯材料制成。该系列电感器具备强大的电磁屏蔽能力和高密度安装能力,是适应现代汽车电子系统的理想选择。其主要应用于高级驾驶辅助系统(ADAS)、车载摄像头、气囊、雷达、仪表盘、汽车通信模块等众多汽车供电电路领域。

    技术参数


    - 基本特性
    - 额定电流:根据饱和电流(Isat)和温度上升电流(Itemp)的较小值确定。
    - 饱和电流(Isat):当初始电感值下降30%时的电流。
    - 温度上升电流(Itemp):由于自发热导致温度上升40°C时的电流。
    - 规格参数
    | 编号 | 尺寸 (L×W×H) | 内部代码1 | 内部代码2 | 电感量 (µH) | 电感容差 (%) | 测量频率 (MHz) | 直流电阻 (Ω) | 额定电流 (A) |
    |
    | VLS3015CX-1R0M-H | 3.0×3.0×1.5 | 1 | 0.038 | 1.0 | ±20% | 1 | 2.30 | 2.87 |
    | VLS3015CX-1R5M-H | 3.0×3.0×1.5 | 1 | 0.054 | 1.5 | ±20% | 1 | 1.73 | 2.16 |
    | VLS3015CX-2R2M-H | 3.0×3.0×1.5 | 1 | 0.060 | 2.2 | ±20% | 1 | 1.48 | 1.85 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    - 测量条件
    - 使用仪器型号:Keysight Technologies 4294A, 4285A+42841A+42842C。

    产品特点和优势


    - 高磁屏蔽设计:确保了电感器在强电磁干扰环境下依然能够稳定运行。
    - 优化核心形状:通过优化磁芯形状,实现了更高的电流承载能力和更低的直流电阻。
    - 宽泛的工作温度范围:可承受从-40°C到+125°C的极端温度变化,适用于各种恶劣环境。
    - 符合AEC-Q200标准:保证了产品质量和可靠性,适合汽车电子应用。

    应用案例和使用建议


    - 应用场景
    - ADAS ECU、车载摄像头、气囊、雷达、仪表盘、汽车通信模块、其他电源电路。

    - 使用建议
    - 确保使用前预热组件以避免因焊接温度过高造成的损坏。
    - 在使用过程中,注意散热以避免过热现象。
    - 对于非磁屏蔽型线圈布局要仔细考虑,防止电磁干扰引起的功能故障。

    兼容性和支持


    - 兼容性
    - 与现有汽车电子系统的高度兼容性。
    - 厂商支持
    - 供应商提供详尽的技术文档和售后服务,确保客户在使用过程中的技术支持需求。

    常见问题与解决方案


    - Q1: 如何避免电感器在焊接过程中出现短路?
    - A: 确保焊接前对组件进行充分预热,焊接过程中遵循推荐的回流曲线。
    - Q2: 在高温环境下如何保持电感器的稳定性?
    - A: 确保电感器安装在良好散热的位置,并避免长时间处于高温状态。
    - Q3: 如何处理电感器的静电放电问题?
    - A: 使用防静电腕带,并确保所有操作都在接地良好的环境中进行。

    总结和推荐


    VLS3015CX-H系列电感器凭借其出色的电磁屏蔽性能、宽广的工作温度范围和卓越的电流承载能力,在汽车电子应用领域表现出色。其在ADAS、车载摄像头和通信模块等关键应用中的稳定表现使其成为市场上备受推崇的选择。强烈推荐用于需要高性能和高可靠性的汽车电子系统中。

VLS3015CX-4R7M-H参数

参数
Q值 8
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) 1.37A
自谐振频率(SRF) 4MHz
容差 ±20%
直流电阻(DCR) 137mΩ
额定电流 1.67A
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VLS3015CX-4R7M-H厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3015CX-4R7M-H数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3015CX-4R7M-H VLS3015CX-4R7M-H数据手册

VLS3015CX-4R7M-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.1332
50+ ¥ 0.911
150+ ¥ 0.7875
500+ ¥ 0.716
1000+ ¥ 0.672
2000+ ¥ 0.663
库存: 239
起订量: 5 增量: 2000
交货地:
最小起订量为:5
合计: ¥ 5.66
