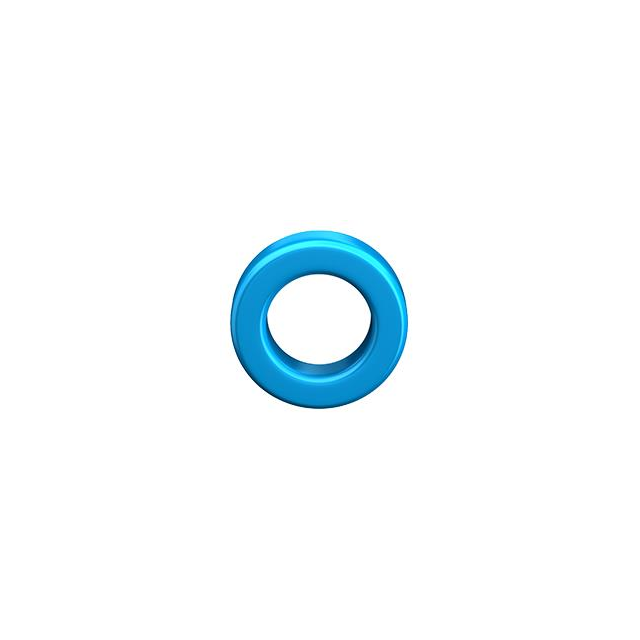

B64290L0652X830

产品分类: 磁芯
厂牌: TDK
产品描述: ±25% 884mm3 42mm 4300µi 2.71μH 21.04mm2 Toroid 2mm-1 17mm(宽度)*7.8mm(高度)
供应商型号: 4153932
供应商: 海外现货
标准整包数: 10
TDK 磁芯 B64290L0652X830

B64290L0652X830概述


    产品简介


    产品类型
    本篇技术手册所介绍的产品是TDK Electronics AG的环形磁芯(铁氧体),型号为B64290L0652,系列为B64290L0652。这类磁芯广泛应用于各种电子设备中,如电源转换器、变压器和其他需要电感或电磁场控制的应用场合。
    主要功能
    环形磁芯的主要功能是在高频条件下提供高电感值和低损耗,以满足电路设计对电感和磁导率的要求。它们被用于提升系统的效率、减少干扰和提高信号质量。
    应用领域
    - 电源转换器:在开关电源、DC-DC转换器等设备中,环形磁芯能有效提升转换效率。
    - 通信设备:在无线通信模块、滤波器、平衡转换器中发挥重要作用。
    - 汽车电子:在车载电源管理系统中用于提升性能和可靠性。
    - 工业自动化:在电机驱动、变频器等系统中提供必要的电感特性。

    技术参数


    | 参数 | 值 | 备注 |
    |
    | 外形尺寸(mm) | 17.0 x 10.7 x 6.80 | 未涂层 |
    | 材料AL值(nH) | 1390 ±25% | 适用于N87系列 |
    | 磁芯重量(g) | 2.00
    | 有效磁路长度(mm) | 42.00
    | 截面积(mm²) | 21.04
    | 体积(mm³) | 884
    | 最大饱和磁场密度(mT) | 200 | 在200 mT, 100 kHz, 100 °C下 |

    产品特点和优势


    - 高稳定性:在较高频率和饱和电流下,磁芯仍能保持稳定的电感值和较低的损耗。
    - 耐温性能:工作温度范围广,适用于各种复杂环境条件。
    - 低损耗:采用高纯度材料制成,能够在高频条件下保持较低的能量损失。
    - 高可靠性和长寿命:材料和结构设计保证了产品的长期稳定性和可靠性。

    应用案例和使用建议


    - 电源转换器:环形磁芯常用于电源转换器中,能有效提升效率并减小体积。对于高频率应用,选择合适的磁芯类型和材料非常重要。
    - 通信设备:在通信模块中,正确的安装方式可以避免因机械应力导致的损坏。例如,采用适当的压接工具,避免过大的施力导致磁芯破裂。
    使用建议:
    - 在安装过程中要特别注意避免对磁芯施加过大的压力或冲击。
    - 适当调节焊点时间和温度,以避免焊接后出现共面性问题或引脚排列问题。
    - 使用适合的工艺参数进行焊接,防止由于锡氧化或绝缘烧毁引起的焊接问题。

    兼容性和支持


    - 兼容性:制造商强调其铁氧体配件仅适用于与该公司磁芯配套使用,不保证与其他品牌磁芯或配件的兼容性。
    - 技术支持:TDK Electronics AG提供了详细的技术文档和售后服务,客户可以通过官方网站获取更多技术资料和支持。

    常见问题与解决方案


    1. 磁芯破裂或失效:
    - 解决方案:在组装过程中要注意避免过度施力和快速冷却。

    2. 焊接后共面性问题:
    - 解决方案:严格控制焊接温度和时间,确保焊接后的平整度和引脚排列正确。
    3. 机械应力导致损坏:
    - 解决方案:避免在安装和操作过程中对磁芯施加过大的机械应力。

    总结和推荐


    总体来看,TDK Electronics AG的环形磁芯B64290L0652系列具有出色的电性能和机械稳定性,在高频电力电子应用中表现优异。这些磁芯非常适合于要求高稳定性和低损耗的应用场景,尤其是在电源管理和通信设备中。考虑到其高性价比和技术支持,我们强烈推荐在相关项目中选用此系列产品。

B64290L0652X830参数

参数
直径 -
有效磁导率 -
容差 ±25%
初始磁导率 4300µi
电感系数(AI) 2.71μH
磁路长度 42mm
磁路截面积 -
有效面积(Ae) 21.04mm2
磁体体积 884mm3
磁芯材料 Toroid
磁心因数(ΣI/A) 2mm-1
长*宽*高 17mm(宽度)*7.8mm(高度)
零件状态 在售
包装方式 盒装
