B66413U0160L187

产品分类: 电源变压器
厂牌: TDK
产品描述: EPCOS EFD 15/8/5变压器铁芯, N87, 15 x 4.85 x 7.5mm, 用于直流/直流转换器,扁平变压器,电源变压器
供应商型号: N-B66413U0160L187
供应商: 云汉优选
标准整包数: 1
TDK 电源变压器 B66413U0160L187

B66413U0160L187概述


    产品简介

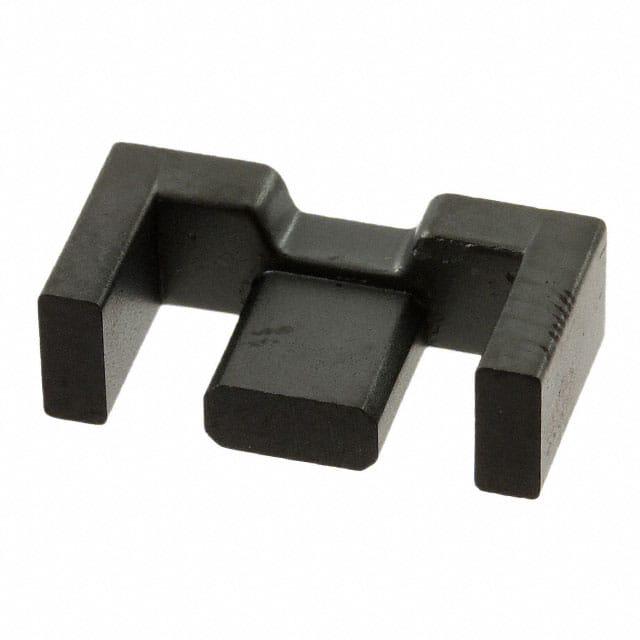

    EFD 15/8/5 Ferrite Core
    EFD 15/8/5是一款由TDK Electronics制造的磁芯,专为DC/DC转换器设计。这款磁芯采用了扁平化设计,具有较短的中心腿,使其特别适用于需要极薄变压器的应用。EFD 15/8/5的型号包括B66413和B66414,主要用于提高电源转换效率和降低电磁干扰(EMI)。

    技术参数


    - 几何参数:
    - 截面积 \( Ae \): 15 mm²
    - 最小截面积 \( A{\text{min}} \): 12.2 mm²
    - 磁路长度 \( le \): 34 mm
    - 有效磁路长度 \( l{\text{eff}} \): 2.27 mm⁻¹
    - 体积 \( Ve \): 510 mm³
    - 大约重量: 2.8 g/套
    - 材料特性:
    - 材料: PC200、N49、N87、N97
    - 磁导率 \( \mue \): 670 (±30%)
    - 阻抗 \( R \): < 0.15 Ω (50 mT, 1000 kHz, 100°C)
    - 饱和电流: 依材料不同而变化
    - 操作参数:
    - 工作温度范围: -40°C 至 +125°C
    - 推荐使用频率: 500 kHz 至 2000 kHz

    产品特点和优势


    - 低损耗: 高效的磁芯设计和材料选择确保了低损耗,提高了能源效率。
    - 高可靠性: 采用耐高温材料和结构设计,确保在极端条件下也能稳定工作。
    - 易于集成: 设计紧凑,便于集成到现有系统中,减少了装配时间。
    - 广泛的适用性: 可用于各种DC/DC转换器,适应不同的应用需求。

    应用案例和使用建议


    应用案例:
    - DC/DC转换器: 用于工业电源、通信设备和消费电子产品中,实现高效稳定的电源转换。
    - RF滤波器: 在高频电路中作为电感器,减少电磁干扰。
    使用建议:
    - 在安装时需注意机械应力,避免过度压力导致损坏。
    - 确保焊接过程符合标准要求,以保持良好的电气连接。

    兼容性和支持


    - 兼容性: EFD 15/8/5可与TDK Electronics的其他磁芯和附件配套使用,但与非TDK品牌的产品不兼容,需谨慎搭配使用。
    - 支持: TDK Electronics提供全面的技术支持和售后服务,包括样品提供、应用咨询和技术文档。

    常见问题与解决方案


    问题1: 磁芯在高温下运行不稳定。
    - 解决方案: 检查电路设计,确保磁芯工作在规定的温度范围内。必要时,添加散热片或冷却装置。
    问题2: 磁芯在长时间运行后发生故障。
    - 解决方案: 检查是否存在过载情况,确保磁芯的工作负载不超过其额定值。定期检查并更换老化部件。
    问题3: 磁芯在安装过程中受损。
    - 解决方案: 注意安装过程中对磁芯的保护,遵循手册中的安装指南,避免强烈冲击或不当处理。

    总结和推荐


    EFD 15/8/5 Ferrite Core以其高效、可靠的性能,广泛适用于各类DC/DC转换器和其他电力电子设备。无论是工业、通信还是消费电子领域,它都是提升系统性能的理想选择。推荐给需要高性能磁芯的应用场合。

B66413U0160L187参数

参数
次级电压 -
初级绕组 -
次级绕组 -
中心抽头 -
额定功率 -
输出电压 -
初级电压 -
次级电流 -
长*宽*高 15mm*4.65mm*7.5mm
零件状态 在售
包装方式 盒装

B66413U0160L187厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B66413U0160L187数据手册

厂牌 PDF简要描述 下载
TDK 电源变压器 TDK B66413U0160L187 B66413U0160L187数据手册

B66413U0160L187封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.2841 ¥ 2.6079
库存: 416
起订量: 400 增量: 1
