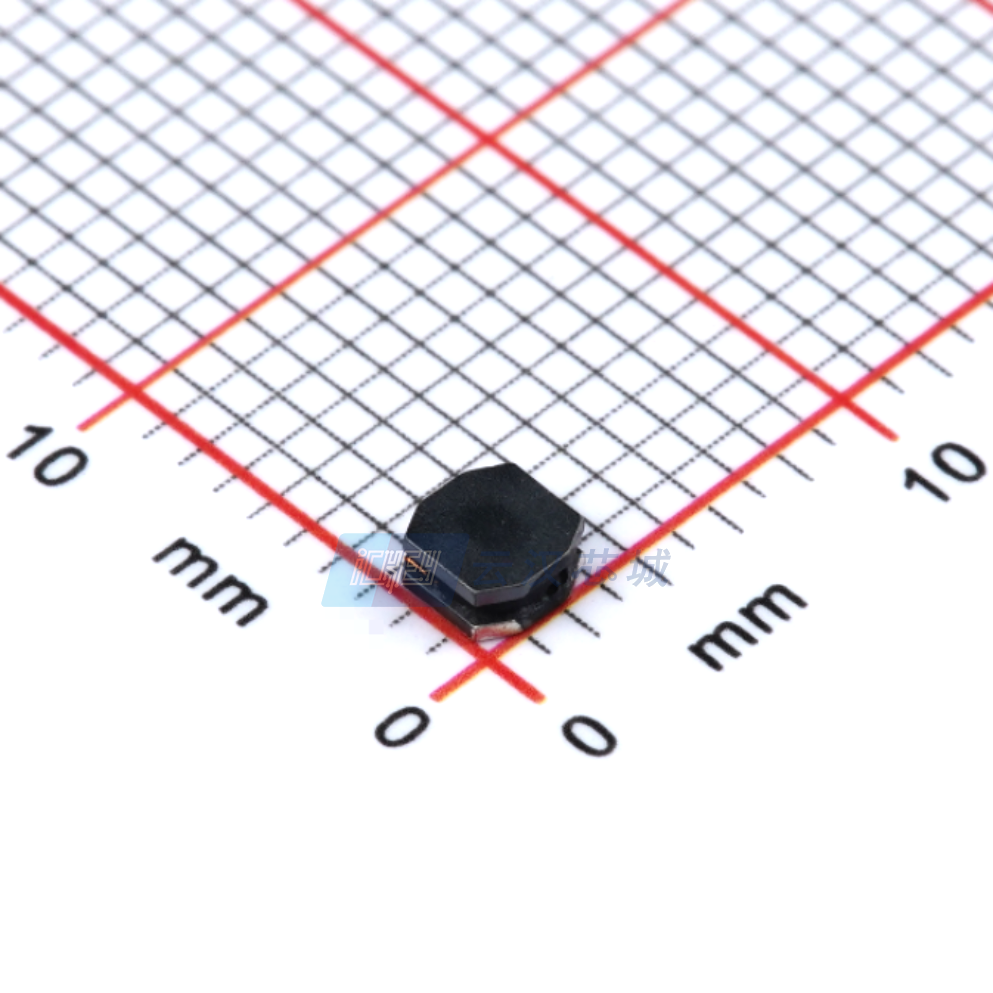

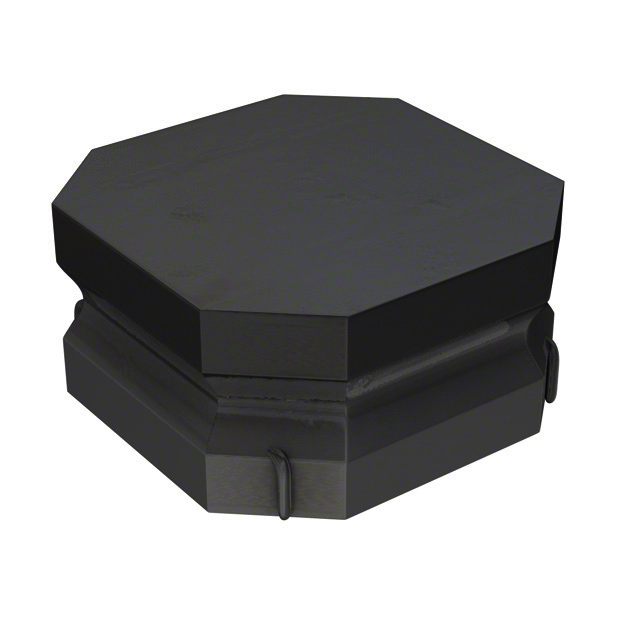

VLS3015ET-220M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 480mA 480mA 22μH 660mΩ ±20% SMD 贴片安装 3mm*3mm*1.5mm
供应商型号: 12M-VLS3015ET-220M
供应商: 云汉优选
标准整包数: 2000
TDK 贴片电感 VLS3015ET-220M

VLS3015ET-220M概述

    # 电子元器件技术手册:VLS3015E型电感器

    产品简介


    VLS3015E是一种专为电源电路设计的磁屏蔽型绕线铁氧体电感器。它的低轮廓设计使其适用于高密度安装,并具备出色的磁屏蔽性能。VLS3015E主要应用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字视频相机(DVC)、数字静态相机(DSC)、移动显示面板、便携式游戏设备、紧凑型电源模块以及其他相关设备。

    技术参数


    主要特性
    - 磁屏蔽型绕线电感器
    - 低轮廓设计
    - 兼容高密度安装
    - 罗氏环符合RoHS指令
    - 卤素无添加
    操作环境
    - 操作温度范围:–40°C至+105°C
    - 存储温度范围:–40°C至+105°C
    - 预热条件:预热温度设定确保焊接温度与芯片温度之差不超过150°C
    - 贮存期限:小于12个月,需遵循存储条件(温度:5至40°C,湿度:10%至75%RH)
    封装和规格
    - 尺寸:3.0×3.0×1.5 mm
    - 包装方式:编带
    - 标称电感值:1.0 µH至47 µH
    - 电感值容差:±20%至±30%
    - 引脚电阻:最大值0.058Ω至1.500Ω
    - 额定电流:最大值0.32A至2.00A
    电气特性
    - 测量频率:1 MHz
    - 直流电阻(DC Resistance):最大值0.058Ω至1.500Ω
    - 标准电流(Rated Current):最大值0.32A至2.00A
    特定型号详细规格
    | 型号 | 电感值 (µH) | 容差 | DC电阻最大值 (Ω) | 标准电流最大值 (A) |

    | VLS3015ET-1R0N | 1.0 | ±30% | 0.058 | 2.00 |
    | VLS3015ET-1R5N | 1.5 | ±30% | 0.075 | 1.70 |
    | VLS3015ET-2R2M | 2.2 | ±20% | 0.084 | 1.75 |

    产品特点和优势


    VLS3015E型电感器具有以下特点和优势:
    - 磁屏蔽性能:能够有效减少电磁干扰,提高电源系统的稳定性。
    - 低轮廓设计:适合紧凑空间的设计要求。
    - 高可靠性:在高温和高湿环境下仍能保持良好的性能。
    - 环保材料:卤素无添加,符合RoHS指令,有助于减少环境污染。
    - 兼容性强:可广泛应用于多种消费电子产品和通信设备。

    应用案例和使用建议


    应用案例
    VLS3015E型电感器常用于智能手机、平板电脑、硬盘驱动器和电源模块等设备中。例如,在手机充电过程中,电感器可以有效降低电磁干扰,保证稳定的充电性能。
    使用建议
    - 预热处理:在焊接前确保组件已经经过适当的预热处理,以避免焊接时温度骤变。
    - 存储条件:电感器应在5到40°C且相对湿度小于75%的环境中储存,避免腐蚀气体的影响。
    - 热设计考虑:在嵌入PCB板前,确保PCB板的整体变形不会给电感器带来过大的应力。

    兼容性和支持


    VLS3015E型电感器在标准操作条件下适用于一般电子设备。对于航空航天、交通运输、医疗设备等特殊应用,需特别注意安全性及可靠性要求,建议直接联系制造商获取更多技术支持。

    常见问题与解决方案


    问题一:电感器温度过高导致性能下降
    解决办法:检查电路设计是否合理,是否存在热过载情况。优化散热设计或适当降低工作电流。
    问题二:存储时间过长导致焊接不良
    解决办法:定期检查库存电感器,确保在指定时间内使用。若超期,重新检测并进行必要的预热处理。
    问题三:静电放电导致损坏
    解决办法:在处理电感器时佩戴防静电手环,并通过接地线释放静电。

    总结和推荐


    VLS3015E型电感器凭借其出色的磁屏蔽性能、低轮廓设计和高可靠性,适用于多种消费电子和通信设备中。对于注重电磁干扰防护和空间利用率的应用场合,该电感器是理想的选择。总体来说,这款电感器非常适合设计师和工程师在开发高性能、高可靠性的电源系统时选用。

VLS3015ET-220M参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 660mΩ
额定电流 480mA
Q值 -
测试频率 1MHz
电感值 22μH
饱和电流(LSAT) 480mA
长*宽*高 3mm*3mm*1.5mm
通用封装 SMD
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
