B82464A4334K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 100KHz 700mA 580mA 330μH 1Ω ±10% 标准安装,贴片安装 10.4mm*10.4mm*4.8mm
供应商型号: 7429720
供应商: 海外现货
标准整包数: 1

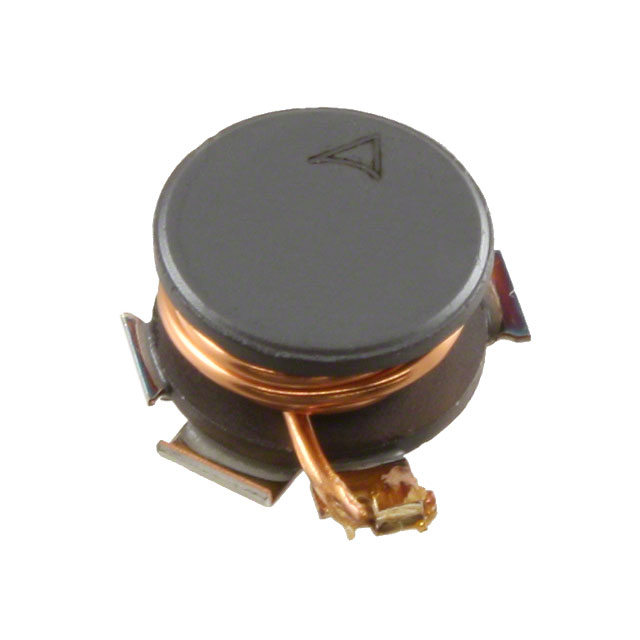

TDK 贴片电感 B82464A4334K000

B82464A4334K000概述

    SMT Power Inductors B82464A4 技术手册

    产品简介


    SMT功率电感器B82464A4是一种专为表面贴装技术(SMT)设计的高性能电感器。它适用于各种电子设备,如汽车电子、工业电子、电源电压滤波等。该电感器采用铁氧体芯,具有高电流容量和低直流电阻,适合无铅回流焊接。

    技术参数


    - 尺寸: 10.4 x 10.4 x 4.8 mm
    - 标称电感范围: 1 μH 到 1000 μH
    - 标称电流范围: 0.33 A 至 7 A
    - 饱和电流: 当电感降低约10%时的最大直流电流
    - 直流电阻: 最大0.009 Ω 到 3.00 Ω
    - 工作温度范围: -55 °C 至 +150 °C
    - 封装形式: 16毫米的泡罩带,缠绕在330毫米的托盘上
    - 单位包装数量: 每卷750个

    产品特点和优势


    - 高温适用性: 温度范围可达+150°C,适合恶劣环境下的使用。
    - 高电流承载能力: 高额定电流,适用于需要较大电流的应用。
    - 低直流电阻: 提高效率并减少能量损耗。
    - 无铅焊接兼容性: 符合JEDEC J-STD 020D标准,可进行无铅回流焊接。
    - AEC-Q200认证: 通过汽车电子标准认证,确保可靠性。
    - RoHS兼容: 环保材料,符合RoHS要求。

    应用案例和使用建议


    - 电源电压滤波: 用于稳定输入电压,提高系统的稳定性和可靠性。
    - 耦合和去耦: 在DC/DC转换器中实现信号的耦合与去耦,减少噪声干扰。
    - 汽车电子: 适用于汽车电子控制单元中的电源管理,保证系统的可靠运行。

    使用建议:
    - 使用前检查所有焊接条件,确保无铅焊料符合标准。
    - 如需清洗产品,建议先测试清洗剂对绝缘线材的影响,避免长期损坏。
    - 在灌封应用中,务必检查灌封材料是否会影响电气性能。

    兼容性和支持


    - 兼容性: 可与各种电子元件和设备兼容,满足不同应用需求。
    - 技术支持: 由EPCOS AG提供全面的技术支持和售后服务,确保产品正常运行。

    常见问题与解决方案


    - 问题: 清洗过程中可能产生的机械应力导致产品损坏。
    - 解决方案: 选择合适的清洗方法,避免超声波清洗等可能产生冲击力的方法。
    - 问题: 灌封材料可能影响产品的高频特性。
    - 解决方案: 使用不会影响电感器高频特性的灌封材料,并进行充分测试验证。

    总结和推荐


    SMT功率电感器B82464A4是一款高性能、高可靠性的电子元件,适用于多种工业和汽车电子应用。其高温适应性、高电流承载能力和低直流电阻使其成为众多应用场景的理想选择。综合考虑其优异的性能和广泛的应用场景,我们强烈推荐此产品。
    通过本文的技术手册分析,SMT功率电感器B82464A4展示了其卓越的技术性能和广泛的应用前景,是您设计高效、可靠的电子系统时的理想选择。

B82464A4334K000参数

参数
饱和电流(LSAT) 700mA
自谐振频率(SRF) 100KHz
容差 ±10%
直流电阻(DCR)
额定电流 580mA
Q值 -
测试频率 100KHz
电感值 330μH
长*宽*高 10.4mm*10.4mm*4.8mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82464A4334K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82464A4334K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82464A4334K000 B82464A4334K000数据手册

B82464A4334K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.7407
10+ ¥ 5.8641
50+ ¥ 5.2543
200+ ¥ 5.2543
400+ ¥ 5.1604
750+ ¥ 5.0666
3750+ ¥ 5.0666
7500+ ¥ 5.0666
库存: 517
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.74
