B82498F3680G000

产品分类: 贴片电感
厂牌: TDK
产品描述: 200MHz 1.6GHz 500mA 60@500MHz 68nH 180mΩ ±2% 0805 标准安装,贴片安装 2.3mm*1.7mm*1.4mm
供应商型号:
供应商:
标准整包数: 0

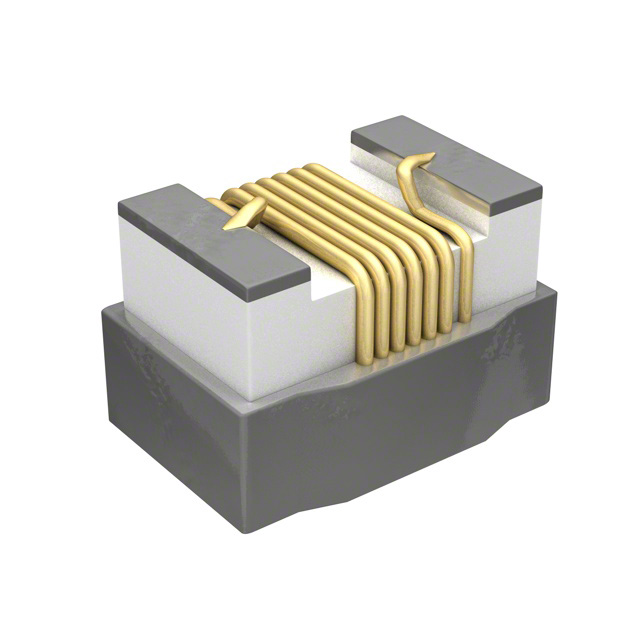

TDK 贴片电感 B82498F3680G000

B82498F3680G000概述

    # EPCOS SIMID Series SMT Inductors: Technical Overview

    1. 产品简介


    基本介绍
    EPCOS AG推出的SIMID系列SMT电感器,型号为B82498F,是陶瓷或铁氧体磁芯封装的SMD电感器。它们主要适用于谐振电路和阻抗匹配,广泛应用于天线放大器、多媒体和无线通信系统等领域。
    主要功能
    - 高谐振频率
    - 窄电感容差
    - 适合无铅回流焊接
    - 符合RoHS标准

    2. 技术参数


    - 尺寸: 0805(EIA)和/或2012(IEC)
    - 标称电感: 2.7 ... 6800 nH
    - 标称电流: 80 ... 1000 mA
    - 构造: 立方体线圈,环氧模制扁顶
    - 焊接端子: 绕线端焊接至终端
    性能参数
    - 自谐振频率(fres,min): 最小值为900 MHz
    - 直流电阻(Rmax): 最大值随具体型号变化
    - 质量因子(Q因子): 视具体型号而异
    - 额定温度(TR): +105 °C
    - 额定电流(IR): 最大可允许直流电流导致电感下降10%及温度上升20K
    - 焊锡耐热性: 在+260 °C下持续20秒
    工作环境
    - 存储条件:安装状态:−55 °C ... +125 °C;包装状态:−25 °C ... +40 °C,相对湿度≤75%

    3. 产品特点和优势


    特点
    - 高谐振频率
    - 紧凑的设计和坚固的结构
    - 适合无铅回流焊接
    - 符合RoHS标准,环保且易于回收
    优势
    - 电感容差窄,适用于高精度需求的应用
    - 高质量因子保证了良好的电磁性能
    - 广泛的温度范围,确保了其在各种环境下的稳定表现

    4. 应用案例和使用建议


    应用场景
    - 天线放大器
    - 多媒体设备
    - 无线通信系统
    使用建议
    - 选择合适的电感值以适应具体电路需求
    - 注意焊锡温度和时间,避免因过热导致的产品损坏
    - 安装时注意散热设计,避免长时间高温运行影响寿命

    5. 兼容性和支持


    兼容性
    - 该系列产品具有广泛的兼容性,可以与其他EPCOS和第三方电子元件配合使用
    支持和服务
    - EPCOS提供详尽的技术文档、应用指南和支持服务
    - 用户可以在需要时通过官方渠道获得帮助和技术咨询

    6. 常见问题与解决方案


    常见问题
    1. 焊接温度控制不当:可能导致产品损坏
    2. 清洗剂对产品影响:可能对绝缘材料和塑料产生长期负面影响
    解决方案
    - 焊接温度控制:严格遵循焊锡条件,确保焊接温度符合规范
    - 清洗剂影响:选用适当的清洗剂并进行测试,确保不会损害产品性能

    7. 总结和推荐


    综合评估
    EPCOS SIMID系列SMT电感器以其紧凑的结构、高谐振频率和良好的温度稳定性成为高性能电子产品的理想选择。它适用于多种应用场合,具备优异的电气特性和广泛的温度范围。
    推荐
    鉴于其高性价比和良好的性能表现,强烈推荐在高精度和可靠性要求的应用中使用此款电感器。

B82498F3680G000参数

参数
直流电阻(DCR) 180mΩ
额定电流 500mA
Q值 60@500MHz
测试频率 200MHz
电感值 68nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.6GHz
容差 ±2%
长*宽*高 2.3mm*1.7mm*1.4mm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82498F3680G000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82498F3680G000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82498F3680G000 B82498F3680G000数据手册
