B66482K0000X197

产品分类: 磁芯
厂牌: TDK
产品描述: I 23.2mm*12.5mm*2.1mm
供应商型号: 495-75523-ND
供应商: Digi-Key
标准整包数: 1

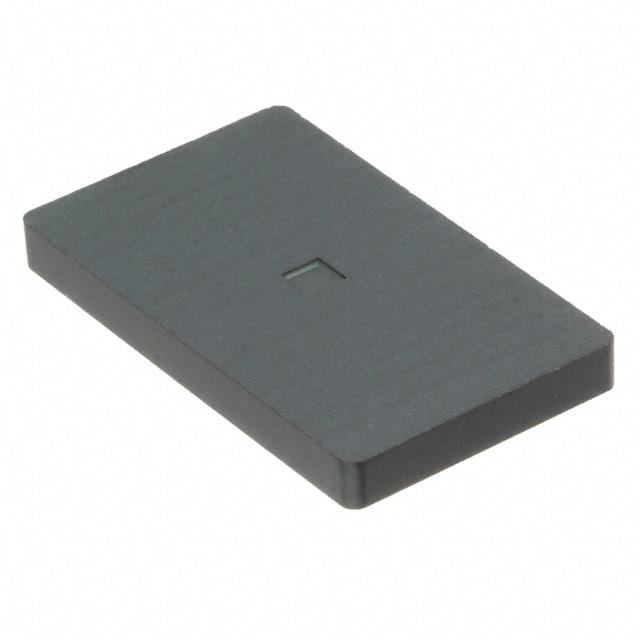

TDK 磁芯 B66482K0000X197

B66482K0000X197概述


    产品简介


    本技术手册介绍的是TDK Electronics AG生产的磁芯(ferrites)及相关配件。具体型号为ER 23/5/13 和 I 23/2/13,属于平面磁芯系列(Planar cores),对应的系列/型号是B66482G和B66482K。这些磁芯经过优化设计,适用于各种高频电路和电源转换器,如逆变器、开关电源、信号耦合器等。

    技术参数


    以下是ER 23/5/13 和 I 23/2/13 的关键技术参数:
    - 基本规格
    - 每组芯体的尺寸:总长度 \(le\) 为32.6mm(ER 23/5/13)和26.6mm(I 23/2/13)
    - 有效横截面积 \(Ae\):均为50.3mm²
    - 最小横截面积 \(A{\text{min}}\):均为50.0mm²
    - 有效磁路径长 \(\Sigma l/A\):ER 23/5/13 为0.648mm⁻¹,I 23/2/13 为0.53mm⁻¹
    - 体积 \(Ve\):ER 23/5/13 为1640mm³,I 23/2/13 为1335mm³
    - 重量:ER 23/5/13 为每组约7.8g,I 23/2/13 为每组约6.4g
    - 磁性特性
    - \(AL\) 值(单位:nH):不同材料(如PC200, N49, N92, N87, N97, N95)有不同的\(AL\)值和相关电性能。
    - 初始磁导率 \(\mue\):最大值约为1835(N95材料)
    - 电压损耗 \(PV\):每组芯体小于0.60W(N95材料,50mT,1000kHz,100°C)

    - 温度影响
    - 饱和磁化 \(BS\):在200mT下,最大值约为310mT(N97材料,100kHz,100°C)

    产品特点和优势


    1. 优化的绕线面积:确保电磁干扰(EMI)更少,减少杂散磁场。
    2. 小巧的总体积:由于采用平面设计,这些磁芯具有较小的总体积和重量,便于安装和集成到小型设备中。
    3. 低E场和减小的绕线长度:减少绕线长度有助于提高效率并简化制造过程。
    4. 不同的磁性材料选择:提供多种材料(如PC200, N49, N92, N87, N97, N95),满足不同应用需求。
    5. 温度稳定性好:即使在较高频率和高磁通密度条件下运行,也能保持良好的温度稳定性。

    应用案例和使用建议


    这些磁芯常用于高频电路和电源转换器,如逆变器、开关电源和信号耦合器等。例如,在逆变器中,它们可以有效减少EMI干扰,提高系统的整体性能。
    使用建议:
    - 在组装过程中,务必轻柔地开始绕线,避免损坏芯体的端盖。
    - 使用适当焊接技术,避免长时间高温焊接导致组件变形或引脚排列错误。
    - 根据具体应用需求选择合适的材料(如N97, N95等),以确保最佳的磁性和机械性能。

    兼容性和支持


    这些磁芯设计时考虑了与其他TDK磁芯和配件的兼容性,但不建议与其他制造商的产品混合使用。厂商提供全面的技术支持和维护服务,客户可以联系TDK的销售办事处获取更多详细信息。

    常见问题与解决方案


    1. 磁芯破裂问题:
    - 解决方案:注意机械应力和安装过程中不要施加过大的力,特别是在超声波清洗时应特别小心。
    2. 焊接质量不佳:
    - 解决方案:遵循处理注意事项,控制焊锡时间和温度,避免污染锡浴或烧毁绝缘层。

    总结和推荐


    总的来说,ER 23/5/13 和 I 23/2/13 系列磁芯在设计上注重高性能和可靠性,尤其适用于高频应用。通过其优化的设计和多样化的材料选择,这些磁芯可以满足广泛的工业和消费类电子产品的需求。考虑到其出色的电气特性和广泛的应用范围,我们强烈推荐这些磁芯用于需要高性能的电子设计项目中。

B66482K0000X197参数

参数
直径 -
磁路长度 -
有效面积(Ae) -
磁心因数(ΣI/A) -
磁体体积 -
电感系数(AI) -
磁路截面积 -
有效磁导率 -
初始磁导率 -
磁芯材料 I
容差 -
长*宽*高 23.2mm*12.5mm*2.1mm
零件状态 在售
包装方式 托盘
