首页  >  产品百科  >  B65807N0160A048

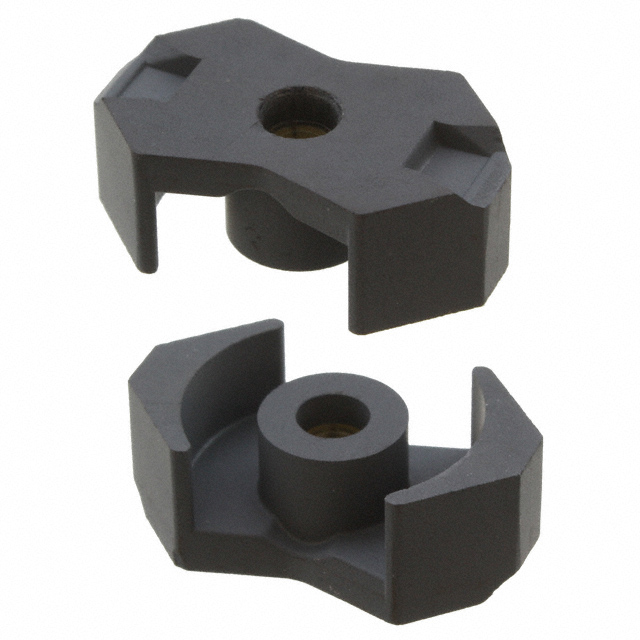

B65807N0160A048

产品分类: 磁芯
厂牌: TDK
产品描述: ±3% 840mm3 26.9mm 160nH 109μe 31.3mm2 RM 0.86mm-1 17.9mm*8.2mm*6.25mm
供应商型号: MCN-B65807N0160A048
供应商: 海外现货
标准整包数: 500
TDK 磁芯 B65807N0160A048

B65807N0160A048概述

    #

    产品简介


    本产品为TDK Electronics AG生产的RM系列铁氧体磁芯及其配件,具体型号包括B65807、B65808、B65821及B65659。这些铁氧体磁芯广泛应用于变压器制造及电源管理领域,如开关电源(SMPS)变压器和功率应用场合。其独特设计使其具备出色的电气性能和机械强度,能够满足多种高要求的应用场景。
    #

    技术参数


    以下是从技术手册中提取的主要技术参数:
    - 材料参数
    - AL值(nH):根据不同型号从0.22至109不等
    - 最大磁通密度(BDC):最大可达1000 kA/m
    - 工作频率范围(f):最高可达2000 kHz
    - 最大温度(T):155 °C
    - 磁特性
    - 磁路长度(le):范围从21.8 mm到1050 mm
    - 有效磁面积(Ae):范围从26.9 mm²到43.2 mm²
    - 体积(Ve):从820 mm³到4860 mm³
    - 质量(weight):范围从4.0 g到5.1 g
    - 电学参数
    - 感应系数(AL):单位为nH
    - 阻抗因子(AR):单位为μΩ
    - 最大电流(IDC):单位为A
    - 其他
    - 尺寸参数(所有尺寸单位为mm)
    - 厚度范围:0.22 mm到10.6 mm
    - 安装孔径:根据具体型号不同,范围从2.62 mm到7.45 mm
    #

    产品特点和优势


    本系列产品的主要特点是其高性能的磁性材料和卓越的机械耐久性,确保了在高频、高温等极端条件下的可靠运行。此外,通过定制化的设计和多样化的配件选项,使得它们适用于多种复杂的应用环境,如开关电源、变压器和其他电力转换设备。其独特的磁通密度调节能力,能够帮助用户更好地优化系统性能。
    #

    应用案例和使用建议


    - 开关电源(SMPS):适用于需要紧凑结构和高效能转换的应用,例如消费电子设备、工业控制和通信设备。
    - 电信基础设施:由于其低损耗特性和良好的热稳定性,适合用于电信基站中的电源转换器。
    - 汽车电子:具有高可靠性,可用于电动汽车的电池管理系统和车载充电机中。
    使用建议:在安装时,需遵循制造商提供的组装指导,特别是对于焊接过程,避免过高的焊接时间和温度,以免影响元件的性能。定期检查和维护也是保证长期稳定运行的关键。
    #

    兼容性和支持


    本产品兼容于TDK Electronics AG提供的配套配件,如特定型号的线圈架、夹具和绝缘垫片等。客户可以通过TDK官方网站获得技术支持和服务,包括使用指南和技术文档下载。
    #

    常见问题与解决方案


    - 问题1:无法正确安装铁氧体磁芯。
    - 解决方案:请仔细阅读安装指南,并确认是否按照正确的顺序装配各部件。若仍有疑问,可联系TDK客户服务获取进一步帮助。

    - 问题2:焊接过程中出现虚焊或焊接不良。
    - 解决方案:确保焊接温度和时间符合规范,并使用适当助焊剂以增强焊点质量。
    - 问题3:在高温环境下磁性性能下降。
    - 解决方案:确保工作温度不超过推荐的最大值,并考虑使用散热装置以提高整体系统效率。
    #

    总结和推荐


    综上所述,RM系列铁氧体磁芯及其配件凭借其卓越的电气性能、广泛的适用性和优良的性价比,在多个行业领域均表现出色。尤其是针对高频开关电源和电信基础设施应用,该系列产品具备显著的优势。因此,强烈推荐在上述应用场景中选用此产品。同时,我们也建议用户在购买前仔细评估自身需求,以便选择最适合的产品版本。

B65807N0160A048参数

参数
初始磁导率 -
容差 ±3%
磁路截面积 -
磁芯材料 RM
电感系数(AI) 160nH
磁路长度 26.9mm
有效磁导率 109μe
有效面积(Ae) 31.3mm2
磁心因数(ΣI/A) 0.86mm-1
直径 -
磁体体积 840mm3
长*宽*高 17.9mm*8.2mm*6.25mm
零件状态 在售
包装方式 盒装

B65807N0160A048厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65807N0160A048数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B65807N0160A048 B65807N0160A048数据手册

B65807N0160A048封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2815 ¥ 19.2787
库存: 1500
起订量: 500 增量: 500
交货地:
最小起订量为:1
合计: ¥ 19.27
直接购买
加入购物车
