首页  >  产品百科  >  B82559B6682A027

B82559B6682A027

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 44A 34.5A 6.8μH 1.66mΩ ±10% 标准安装,贴片安装 27.8mm*25.8mm*16.15mm
供应商型号: 495-B82559B6682A027TR-ND
供应商: Digi-Key
标准整包数: 75

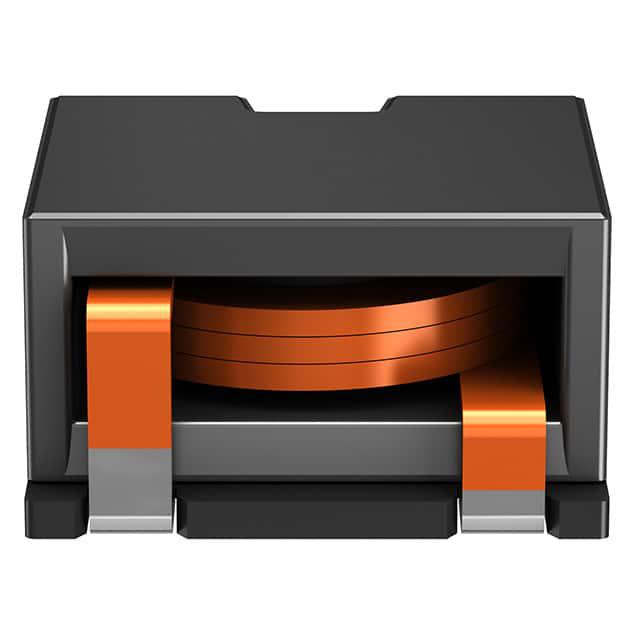

TDK 贴片电感 B82559B6682A027

B82559B6682A027概述


    产品简介


    TDK Electronics AG的ERU 27系列SMT扁平线高电流电感器(产品型号:B82559BA027)是一款适用于直流-直流转换器、VRM模块、POL转换器和太阳能转换器等应用的高性能电感器。该系列产品以卓越的额定电流、极低的直流电阻以及超薄外形和小占地面积而著称,适合回流焊装配过程。此外,它还符合RoHS标准,并通过了AEC-Q200认证,保证了产品质量与可靠性。

    技术参数


    - 额定电感:1.0μH至15μH
    - 饱和电流:22.9A至101.5A
    - 构造特点:高温铁氧体芯,磁屏蔽,螺旋绕组,自装结构,底部端接,三脚设计提升可靠性
    - 直流电阻:在+25℃下测量,±10%的公差,典型值
    - 自谐振频率:大于2MHz
    - 耐压:线圈-芯体200V DC,持续1秒
    - 焊接性:符合IEC 60068-2-58标准,基于锡浴法的焊接面积润湿度
    - 耐焊接热冲击:满足JEDEC J-STD 020D标准(Tc:+245℃)
    - 工作温度范围:组件为-40℃至+150℃
    - 存储条件:包装后为-25℃至+40℃,湿度≤75%RH

    产品特点和优势


    - 高额定电流:支持高达101.5A的饱和电流,可有效处理大电流负载。
    - 低直流电阻:典型值仅为0.46毫欧,显著降低功耗。
    - 紧凑尺寸:极低的外形和占地面积,非常适合空间有限的应用场合。
    - 易于定制:可根据客户需求进行个性化设计。
    - 环境友好:无铅且RoHS兼容,符合环保要求。
    - 可靠性高:AEC-Q200认证确保了产品的长期稳定性和高可靠性。

    应用案例和使用建议


    ERU 27电感器广泛应用于DC-DC转换器、VRM模块、POL转换器及太阳能转换器等。在实际应用中,为了充分发挥其性能,建议在高电流环境中使用时注意散热管理,以避免因过热导致的性能下降。对于安装时应注意保证良好的接地和适当的布线布局,减少电磁干扰。此外,在清洗工艺中应避免使用可能损害电线绝缘层的溶剂,以确保长期的可靠性。

    兼容性和支持


    该产品具有良好的兼容性,可以轻松集成到现有系统中。制造商提供了一系列支持服务,包括技术文档、快速响应的技术支持和维修服务。如有需要,客户还可以获取更详细的定制化服务,确保产品的最佳性能。

    常见问题与解决方案


    - 问题:长时间使用后电感器的温升过高。
    解决方案:检查电路设计和散热系统,必要时增加散热片或采用更高效的散热方案。

    - 问题:产品无法通过自动化装配线的焊接检测。
    解决方案:确认焊接参数是否符合标准,或调整焊接条件以提高焊接质量。
    - 问题:电感器在高压环境下出现故障。
    解决方案:检查产品是否符合高压耐受要求,必要时更换符合要求的产品。

    总结和推荐


    ERU 27电感器凭借其卓越的额定电流、低直流电阻和高可靠性等特点,成为DC-DC转换器和高功率应用的理想选择。其紧凑的设计使其非常适合空间受限的应用场景。对于寻求高效能、高可靠性的电子元器件的客户而言,ERU 27无疑是一个值得推荐的选择。

B82559B6682A027参数

参数
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 1.66mΩ
额定电流 34.5A
Q值 -
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 44A
长*宽*高 27.8mm*25.8mm*16.15mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82559B6682A027厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82559B6682A027数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82559B6682A027 B82559B6682A027数据手册

B82559B6682A027封装设计

查看详情并下载
Symbol
Footprint
3D Model
