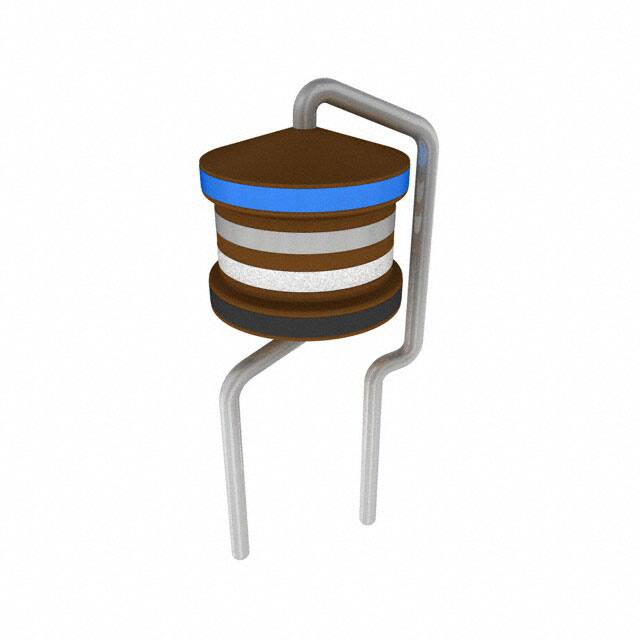

B78148E1681M000

产品分类: 插件电感
厂牌: TDK
产品描述: 1MHz 360MHz 7.1A 4.6A 60@7.96MHz 680nH 31mΩ ±20% 通孔安装 4mm(长度)*11.5mm(高度)
供应商型号: 871-B78148E1681M000
供应商: Mouser
标准整包数: 1
TDK 插件电感 B78148E1681M000

B78148E1681M000概述

    电子元器件产品技术手册:RF扼流圈(BC+系列)

    1. 产品简介


    RF扼流圈(BC+系列) 是一种用于射频信号处理的电感器,属于电感器类别。主要功能包括射频信号的阻隔和过滤、电源电压的滤波及电池充电的电磁干扰抑制、去耦和干扰抑制等。适用于电信、LED灯及节能灯具、太阳能LED灯以及娱乐电子等领域。

    2. 技术参数


    | 参数 | 规格范围 |

    | 额定电感值 | 0.1 μH 至 100 μH |
    | 额定电流 | 640 mA 至 7300 mA |
    | 色散饱和电流 | 最大DC 电流,导致电感降低约10% |
    | 直流电阻 | 0.015 Ω 至 1.450 Ω |
    | 自谐振频率 | 40 MHz 至 700 MHz |
    | Q因子 | 最小值 40 至 60 |

    3. 产品特点和优势


    - 高饱和电流:具有非常高的额定电流,适用于需要处理大电流的应用场合。
    - 高自谐振频率:高自谐振频率确保了出色的高频性能。
    - 适用焊接:适合波峰焊工艺,增加了在制造过程中的灵活性。
    - RoHS兼容:符合RoHS标准,适用于环保要求严格的项目。

    4. 应用案例和使用建议


    - 电源管理:可用于DC-DC转换器,用于滤波和电磁干扰抑制。
    - 通信系统:在电信设备中用于滤除射频信号,提高系统的稳定性和可靠性。
    - 照明设备:应用于LED灯和节能灯具中,减少电磁干扰。
    使用建议:
    - 在安装时要小心弯曲引脚,避免对线圈的物理应力。
    - 确保在高温或潮湿环境中进行适当的防护措施,以防止长期损坏。

    5. 兼容性和支持


    - 本产品与其他电子元器件或设备具有良好的兼容性,适用于多种工业标准。
    - 厂商提供全面的技术支持和维护服务,包括详细的文档和快速响应的客户支持。

    6. 常见问题与解决方案


    - 问题:电感值不稳定
    - 解决方案:检查焊接质量,确保焊接温度和时间符合要求。避免机械压力对线圈的影响。

    - 问题:过热损坏
    - 解决方案:严格遵守额定电流范围,避免长时间过载运行。必要时使用散热片或其他冷却方法。

    7. 总结和推荐


    总结:BC+系列的RF扼流圈具备高饱和电流、高自谐振频率和优良的焊接兼容性,适用于各种电源管理和通信系统应用。在选择时应充分考虑应用环境和技术要求。
    推荐:强烈推荐BC+系列RF扼流圈用于对电流和频率稳定性有较高要求的应用场景。由于其优越的性能和广泛应用性,它是一个值得信赖的选择。

B78148E1681M000参数

参数
饱和电流(LSAT) 7.1A
自谐振频率(SRF) 360MHz
容差 ±20%
直流电阻(DCR) 31mΩ
额定电流 4.6A
Q值 60@7.96MHz
测试频率 1MHz
电感值 680nH
长*宽*高 4mm(长度)*11.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装
