首页  >  产品百科  >  VLCF5024T-4R7N1R3-2

VLCF5024T-4R7N1R3-2

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.33A 1.33A 4.7μH 44mΩ ±30% 2020 标准安装,贴片安装 5mm*5mm*2.4mm
供应商型号: 445-8748-2-ND
供应商: Digi-Key
标准整包数: 500

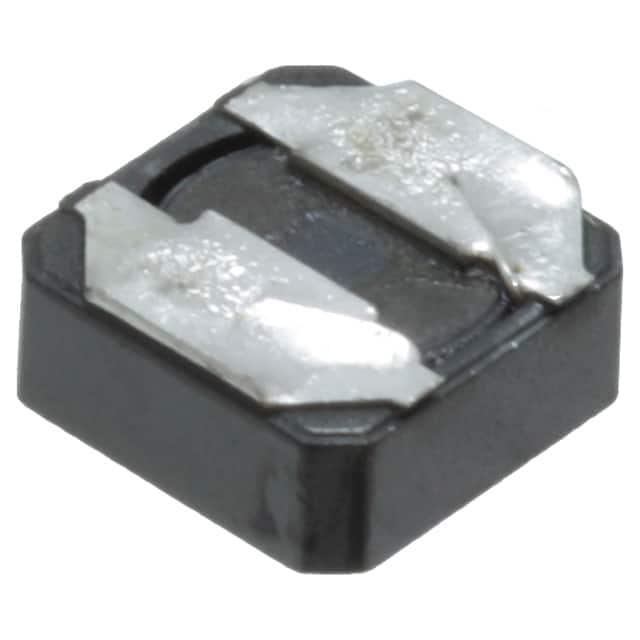

TDK 贴片电感 VLCF5024T-4R7N1R3-2

VLCF5024T-4R7N1R3-2概述


    产品简介


    产品名称:VLCF5024-2型电感器
    产品类型:功率电路用绕线型电感器
    主要功能:用于功率电路的磁屏蔽型绕线电感器
    应用领域:适用于移动设备如硬盘驱动器(HDD)、数字摄像机(DVC)和数码相机(DSC),以及液晶显示器(LCD)和其他直流到直流转换器。

    技术参数


    - 额定电流:较小值为Isat或Itemp
    - Isat:基于电感变化率(初始值的30%以下)
    - Itemp:基于温度上升(自热引起的温度上升40°C)
    - 测量设备:Agilent 4194A或等效设备
    - 阻抗:最大0.026Ω,典型0.022Ω
    - 工作温度范围:-40°C至+105°C(含自热影响)
    | 电感值 | 容差 | 测量频率 | 额定电流 |
    ||
    | 1.8µH | ±30% | 100kHz | 4.05A |
    | 2.7µH | ±30% | 100kHz | 3.67A |
    | 3.3µH | ±30% | 100kHz | 3.37A |
    | 4.7µH | ±30% | 100kHz | 3.11A |
    | 6.8µH | ±30% | 100kHz | 2.62A |
    | 10µH | ±20% | 100kHz | 2.14A |
    | 15µH | ±20% | 100kHz | 1.66A |
    | 22µH | ±20% | 100kHz | 1.50A |
    | 33µH | ±20% | 100kHz | 1.24A |
    | 47µH | ±20% | 100kHz | 1.05A |
    | 100µH | ±20% | 100kHz | 0.72A |

    产品特点和优势


    - 磁屏蔽结构:采用铁氧体芯,提供良好的电磁干扰防护。
    - 低轮廓设计:适合空间受限的应用。
    - 宽温度范围:-40°C至+105°C的工作温度范围,确保在各种恶劣环境下稳定运行。
    - 高可靠性:低功耗,长时间使用寿命。

    应用案例和使用建议


    应用案例:
    - 移动设备中的HDD、DVC、DSC等。
    - LCD显示器及其他直流到直流转换器。
    使用建议:
    - 在使用前预热元件,以避免温度差异过大导致的焊接问题。
    - 设计印刷电路板时,应合理布局线圈,避免磁干扰。
    - 使用腕带释放身体静电。

    兼容性和支持


    - 兼容性:与各种标准封装设备兼容。
    - 支持:提供技术支持和售后服务。

    常见问题与解决方案


    - 问题1:电感器在焊接过程中出现损坏。
    解决方案:确保在焊接前进行适当的预热处理,温度差不超过150°C。
    - 问题2:在高温环境下性能下降。
    解决方案:检查是否在规定的工作温度范围内使用,如超出需采取散热措施。

    总结和推荐


    总体评价:VLCF5024-2型电感器具备出色的磁屏蔽性能和宽温度适应能力,非常适合应用于各种移动设备和显示设备。其低轮廓设计和高可靠性使其在市场上具有较强的竞争力。
    推荐使用:强烈推荐使用此款电感器,特别是对于需要高性能和可靠性的应用场合。

VLCF5024T-4R7N1R3-2参数

参数
电感值 4.7μH
饱和电流(LSAT) 1.33A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 44mΩ
额定电流 1.33A
Q值 -
测试频率 100KHz
长*宽*高 5mm*5mm*2.4mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLCF5024T-4R7N1R3-2厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF5024T-4R7N1R3-2数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF5024T-4R7N1R3-2 VLCF5024T-4R7N1R3-2数据手册

VLCF5024T-4R7N1R3-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.5878 ¥ 4.9192
1000+ $ 0.5543 ¥ 4.6385
1500+ $ 0.5356 ¥ 4.482
2500+ $ 0.5129 ¥ 4.2924
3500+ $ 0.4985 ¥ 4.1721
5000+ $ 0.4837 ¥ 4.0483
12500+ $ 0.455 ¥ 3.8078
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 2459.6
