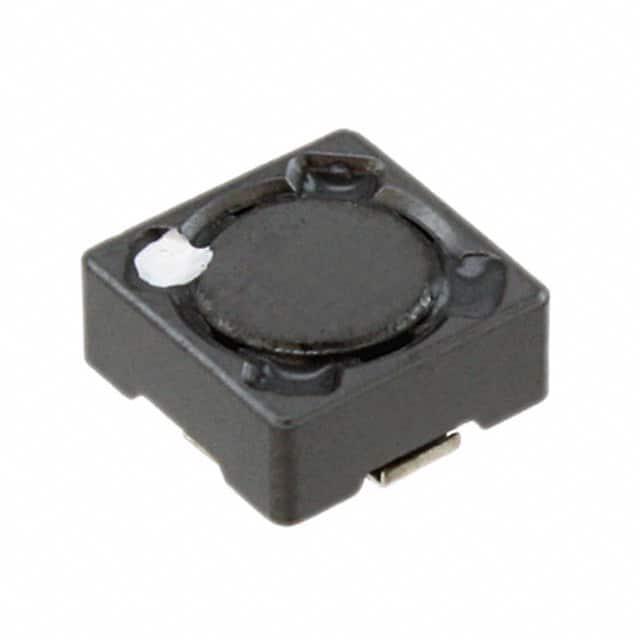

B82472G4222M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2.2A 2.9A 2.2μH 25mΩ ±20% 标准安装,贴片安装 7.3mm*7.3mm*3.5mm
供应商型号: 871-B82472G4222M
供应商: Mouser
标准整包数: 1
TDK 贴片电感 B82472G4222M000

B82472G4222M000概述

    # EPCOS B82472G4 SMT Power Inductors 技术手册

    产品简介


    EPCOS B82472G4 是一款表面贴装技术(SMT)电感器,主要用于电源电压滤波、耦合/去耦及直流/直流转换器等领域。该系列产品具有高额定电流、低直流电阻等特点,适用于工业电子和消费电子产品。其独特的磁屏蔽设计和耐高温能力使其能够在各种恶劣环境下稳定工作。

    技术参数


    - 尺寸:7.3 x 7.3 x 3.5 毫米
    - 额定电感量:1 至 1000 微亨
    - 额定电流:0.18 至 3.45 安培
    - 最大允许电流:当温度升高 40K 时,温度达到额定值 +85°C 时
    - 饱和电流:当电感降低至初始值的约 90% 时的最大允许直流
    - 直流电阻:测量温度为 +20°C 时
    - 焊锡性:采用无铅焊接工艺
    - 湿气浸渍测试:Sn95.5Ag3.8Cu0.7,+245 r5 °C,5 r0.3 秒
    - 热冲击试验:+260 °C,10 秒
    - 气候类别:55/125/56(根据 IEC 60068-1)
    - 存储条件:
    - 已安装:–55 °C … +125 °C
    - 包装:–25 °C … +40 °C,相对湿度 < 75%
    - 重量:约 1.5 克

    产品特点和优势


    - 温度范围:最高可承受 +125 °C 的工作温度
    - 高电流额定值:适合于大电流应用
    - 低直流电阻:有助于提高效率
    - 适合无铅回流焊接:满足环保要求
    - 符合 RoHS 标准:绿色环保材料

    应用案例和使用建议


    应用案例
    - 电源滤波:通过减少纹波电流来改善电源稳定性
    - 耦合/去耦:在电路板上提供必要的电磁兼容性
    - 直流/直流转换器:提供稳定的电流输出
    使用建议
    - 在安装过程中,应注意避免施加过大的机械应力,以防止损坏产品。
    - 若需将电感器封装在客户应用中,需确保封装材料不会对电感器造成损伤。
    - 在选择电感器时,考虑实际工作温度和环境条件,以确保其正常运行。

    兼容性和支持


    - 兼容性:EPCOS B82472G4 与大多数 SMT 设备和生产线兼容。
    - 支持:厂商提供了详细的技术文档和售后支持,包括应用指南和常见问题解答。

    常见问题与解决方案


    1. 问题:焊接后电感器无法正常工作
    - 解决办法:检查焊接工艺是否符合规范,确认无虚焊或短路现象。
    2. 问题:电感器温度过高
    - 解决办法:确保安装位置散热良好,避免热积聚。
    3. 问题:电感器出现噪音
    - 解决办法:检查外部干扰源,如电磁波或电源波动,采取适当措施隔离或屏蔽。

    总结和推荐


    EPCOS B82472G4 SMT 电感器是一款高效、可靠的产品,适用于多种应用场合。其高电流额定值和低直流电阻使其在电源滤波、耦合/去耦及直流/直流转换器等方面表现出色。考虑到其广泛的应用范围和优异的性能,我们强烈推荐这款电感器用于各类工业和消费电子产品。
    希望以上内容能为您提供有关 EPCOS B82472G4 SMT 电感器的全面了解。如果您有任何进一步的问题或需要技术支持,请联系我们的客户服务部门。

B82472G4222M000参数

参数
直流电阻(DCR) 25mΩ
额定电流 2.9A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 2.2A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 7.3mm*7.3mm*3.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
