首页  >  产品百科  >  B66453G0000X197

B66453G0000X197

产品分类: 磁芯
厂牌: TDK
产品描述: N97 18mm*10mm*4mm
供应商型号: 495-75492-ND
供应商: Digi-Key
标准整包数: 1

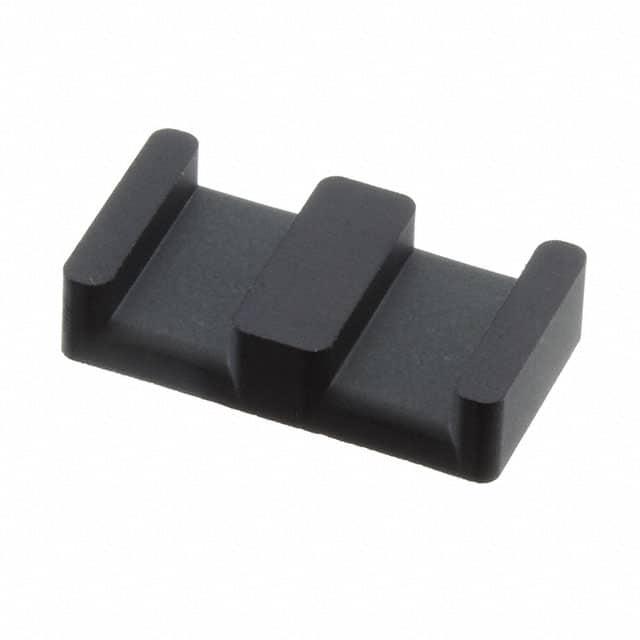

TDK 磁芯 B66453G0000X197

B66453G0000X197概述


    产品简介


    产品类型与主要功能:本产品为铁氧体磁芯及配件(EPCOS AG生产的ELP 18/4/10与I 18/2/10)。这些磁芯主要用于高频应用中的变压器和电感器。它们具有高饱和电流和低损耗特性,适用于电源管理、信号处理和其他需要高效能量转换的应用领域。
    应用领域:广泛应用于电信、数据中心、电源适配器、汽车电子、医疗设备等领域。此外,它们还适用于需要高效能量转换的高频电路设计。

    技术参数


    核心规格:
    - EELP 18组合:ELP 18/4/10 + ELP 18/4/10
    - EILP 18组合:ELP 18/4/10 + I 18/2/10
    - 基本特性:符合IEC 62317-9标准,每套重量约4.8克(EELP 18)或4.1克(EILP 18)
    磁特性:
    - 有效磁路径长度 (le):24.3 mm(EELP 18)/ 20.3 mm(EILP 18)
    - 有效磁面积 (Ae):39.3 mm²(EELP 18)/ 39.5 mm²(EILP 18)
    - 最小磁面积 (Amin):38.9 mm²
    - 有效磁体积 (Ve):955 mm³(EELP 18)/ 802 mm³(EILP 18)
    - AL值范围:50 nH < AL < 500 nH
    材料规格:
    - N49材料:AL值范围1900 ± 25% nH
    - N92材料:AL值范围2050 ± 25% nH
    - N87材料:AL值范围2600 ± 25% nH
    - N97材料:AL值范围2670 ± 25% nH

    产品特点和优势


    独特功能和优势:
    - 高饱和电流:在特定条件下,能够承受高达数百毫安的直流电流,确保电路在高负载下稳定运行。
    - 低损耗:采用优质材料,显著降低磁芯损耗,提高整体效率。
    - 高可靠性:在高温、高频环境下仍能保持稳定的性能,满足苛刻的应用要求。
    - 机械稳定性:设计坚固,即使在极端条件下也能保持良好的结构完整性。

    应用案例和使用建议


    应用案例:
    - 电源管理:在开关电源中用于改善EMI滤波效果。
    - 信号处理:在通信设备中用于信号放大和滤波。
    使用建议:
    - 在组装过程中要避免机械应力,如需打孔安装时,应适当增大孔径以适应制造公差。
    - 使用适当的焊接工艺,避免因高温焊接时间过长导致元件损坏。

    兼容性和支持


    兼容性:
    - 该产品仅与EPCOS品牌的其他配件兼容,建议客户在使用不同品牌配件时进行测试。
    支持与维护:
    - 厂商提供详尽的技术支持文档,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    常见问题:
    - 焊点污染:使用Sn氧化物浴焊接时容易污染焊点。
    - 安装公差问题:孔位安装误差大。
    解决方案:
    - 严格按照工艺说明操作,特别是在焊接过程中,避免长时间高温焊接。
    - 针对孔位安装误差大的问题,适当扩大钻孔直径。

    总结和推荐


    综合评估:
    - EPCOS AG的ELP 18/4/10与I 18/2/10铁氧体磁芯及配件,以其高饱和电流、低损耗和优良的机械稳定性,在多种高频应用场合表现出色。
    - 这些磁芯在实际应用中显示出卓越的性能和稳定性,非常适合需要高效能量转换的场合。
    推荐:
    - 强烈推荐使用该系列磁芯及其配件,尤其适用于要求高性能和高可靠性的应用场合。

B66453G0000X197参数

参数
容差 -
电感系数(AI) -
磁体体积 -
磁心因数(ΣI/A) -
初始磁导率 -
有效面积(Ae) -
磁芯材料 N97
直径 -
磁路长度 -
磁路截面积 -
有效磁导率 -
长*宽*高 18mm*10mm*4mm
零件状态 在售
包装方式 盒装

B66453G0000X197厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B66453G0000X197数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B66453G0000X197 B66453G0000X197数据手册

B66453G0000X197封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.024 ¥ 18.471
10+ $ 1.3154 ¥ 12.0047
25+ $ 1.1215 ¥ 10.2345
50+ $ 0.9893 ¥ 9.0282
库存: 1629
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.47
