VLCF5024T-330MR50-2

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 500mA 500mA 33μH 275mΩ ±20% 2020 标准安装,贴片安装 5mm*5mm*2.4mm
供应商型号: 2345196
供应商: 海外现货
标准整包数: 1

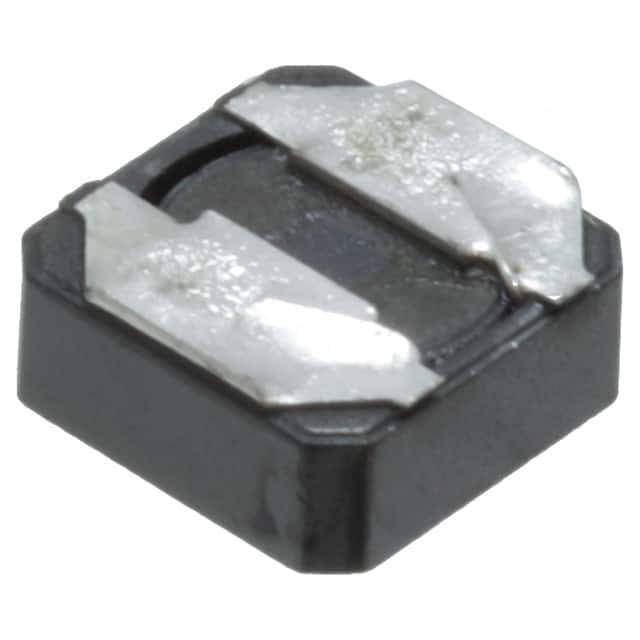

TDK 贴片电感 VLCF5024T-330MR50-2

VLCF5024T-330MR50-2概述

    电子元器件技术手册:VLCF5024-2型电感器

    1. 产品简介


    VLCF5024-2型电感器是专为电源电路设计的绕线铁氧体磁屏蔽型电感器,适用于移动设备(如硬盘驱动器HDD、数字视频摄像机DVC和数字静态照相机DSC)中的电源源流、液晶显示器LCD和其他直流到直流转换器等。其低轮廓设计使其适用于空间有限的应用场合。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电流 | Isat或Itemp(取较小值) |
    | 工作温度范围 | -40°C至+105°C(含自温升) |
    | 测量频率 | 100 kHz |
    | 直流电阻 | 0.022Ω至0.838Ω |
    | 感应系数(L) | 1.8µH至100µH |
    | 感应系数容差 | ±30%(某些型号±20%) |
    | 额定电流(Isat) | 1.86A至0.28A |
    | 额定电流(Itemp) | 4.05A至0.72A |

    3. 产品特点和优势


    - 低热效应:采用铁氧体芯材,有效减少自身温升,提高工作稳定性。
    - 紧凑设计:体积小,便于空间受限的设计。
    - 优良散热性:低轮廓设计配合自然冷却方式,提高散热效率。
    - 多变选择:提供多个感应系数选项,满足不同需求。

    4. 应用案例和使用建议


    - 移动设备电源:适合作为HDD、DVC和DSC等设备的电源源流,稳定供电。
    - 直流到直流转换器:在LCD和其他直流到直流转换器中作为电感器使用,保证电流稳定。
    - 注意事项:使用时需注意预热处理,防止因温差过大导致的损坏;确保安装后无残留应力,避免过热。

    5. 兼容性和支持


    - 兼容性:该产品可与其他常见的电子设备兼容,适用于一般电子产品。
    - 厂商支持:提供详细的交付规格说明及技术文档支持,保障客户使用安全。

    6. 常见问题与解决方案


    - 问题一:焊接时端子电极质量下降。
    - 解决办法:严格控制存储条件,确保湿度和温度适宜。
    - 问题二:磁干扰导致故障。
    - 解决办法:布局时考虑磁场屏蔽,合理设计电路板。

    7. 总结和推荐


    VLCF5024-2型电感器凭借其高可靠性、低功耗和广泛的应用范围,在多种电子设备中表现出色。对于需要高稳定性的电源电路应用,它是一个理想的选择。我们强烈推荐此产品用于各种消费类电子产品和通信设备中,但不建议在航空航天、医疗、核能等高风险行业使用。在特殊应用场合,请务必联系供应商确认具体要求。

VLCF5024T-330MR50-2参数

参数
额定电流 500mA
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 500mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 275mΩ
长*宽*高 5mm*5mm*2.4mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLCF5024T-330MR50-2厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF5024T-330MR50-2数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF5024T-330MR50-2 VLCF5024T-330MR50-2数据手册

VLCF5024T-330MR50-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
