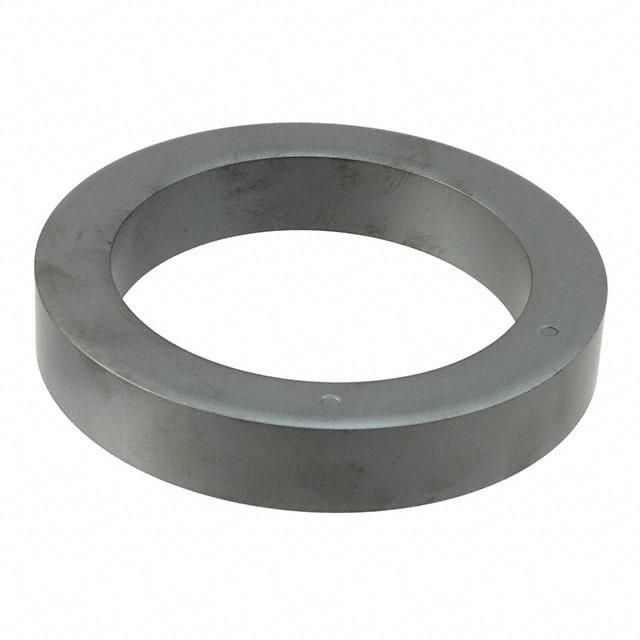

B64290A0705X830

产品分类: 磁芯
厂牌: TDK
产品描述: ±25% 172.44cm3 375.8mm 4000µi 6.2μH 458.9mm2 Toroid 0.82mm-1 140mm(宽度)*25mm(高度)
供应商型号: UA-B64290A0705X830
供应商: 海外现货
标准整包数: 4
TDK 磁芯 B64290A0705X830

B64290A0705X830概述


    产品简介


    产品类型与功能
    本文介绍的产品是TDK Electronics AG生产的环形磁芯(Toroids)。环形磁芯是一种重要的磁性元件,主要应用于电磁干扰抑制(EMC)、信号变压器等领域。此外,它们还被广泛用于电源应用,如电感器、转换器等。
    主要功能与应用领域
    环形磁芯的主要功能包括:
    - 作为电磁干扰抑制器,特别是在MHZ区域的RF干扰抑制。
    - 用作信号变压器。
    - 在LAN网络中作为扼流圈。
    - 用于功率应用,如高电流无饱和的电感器和滤波器。
    - 应用于开关模式电源中的各种转换器,例如降压、升压、正激、推挽和共振转换器,以及功率因数校正扼流圈。

    技术参数


    | 参数名称 | 规格 |

    | 外径范围 | 2.5mm 至 202mm |
    | 穿孔尺寸 | 针对不同型号不等 |
    | 绝缘涂层厚度 | 环氧树脂涂层:小于0.4mm |
    聚酰胺涂层:0.012mm 或 0.025mm |
    | 击穿电压 | 环氧树脂涂层:>1.0kV(R 9.53至R 10),>1.5kV(R 12.5至R 20),>2.0kV(>R 20) |
    聚酰胺涂层:>1kV(标准值) |
    | 最高温度(短期) | 环氧树脂涂层:约180°C |
    聚酰胺涂层:约130°C |
    | 最高温度(长期) | 约130°C |
    | 使用频率范围 | 视具体型号而定 |

    产品特点和优势


    环形磁芯具有多种特点和优势,使其在众多应用中表现出色:
    - 高性能材料:提供多种高性能材料选择,如NiZn和MnZn材料,适用于不同的应用需求。
    - 高击穿电压:环氧树脂涂层的环形磁芯击穿电压高,保证安全可靠。
    - 低涂层厚度:聚酰胺涂层具有非常低的厚度,使得产品在小型化应用中更具优势。
    - 宽工作温度范围:能够适应较高的工作温度,提高耐用性。
    - 兼容多种应用:既可以用于信号传输,也可以用于电源应用。

    应用案例和使用建议


    环形磁芯在多个领域得到了广泛应用,比如LAN网络中的扼流圈、电源转换器中的电感器等。为了充分发挥其性能,在使用时应注意以下几点建议:
    - 在组装时要注意避免机械损伤,特别是环氧树脂涂层和聚酰胺涂层,因为它们容易受到冲击和温度变化的影响。
    - 对于需要长时间高温运行的应用场合,要确保环形磁芯的工作温度不超过其最大允许值。
    - 对于焊接操作,焊接时间不宜过长,以免影响电极排布。

    兼容性和支持


    环形磁芯与TDK Electronics AG的产品线相兼容,但与其他制造商的配件可能存在不兼容情况。因此,在选择配件时需谨慎。对于用户提供详尽的技术支持和培训服务,以确保产品的最佳使用效果。

    常见问题与解决方案


    在实际使用过程中,用户可能会遇到一些常见问题,如机械损伤、安装不当、击穿电压下降等。针对这些问题,可以采取如下措施:
    - 机械损伤:避免过度弯曲或冲击,特别是在安装时。
    - 安装不当:按照说明书正确安装,注意焊接时间和温度。
    - 击穿电压下降:选择合适涂层厚度,避免高温长期使用。

    总结和推荐


    综上所述,TDK Electronics AG生产的环形磁芯是一款性能卓越、应用广泛的电子元件。它不仅具有高性能材料和高击穿电压的特点,而且适用于多种应用场景,尤其适合于需要高性能磁性元件的应用。在正确使用和维护的情况下,该产品能够展现出出色的稳定性和可靠性。因此,强烈推荐此款环形磁芯给需要高性能磁性元件的用户。

B64290A0705X830参数

参数
容差 ±25%
有效面积(Ae) 458.9mm2
磁芯材料 Toroid
磁体体积 172.44cm3
有效磁导率 -
磁路长度 375.8mm
电感系数(AI) 6.2μH
磁路截面积 -
初始磁导率 4000µi
磁心因数(ΣI/A) 0.82mm-1
直径 -
长*宽*高 140mm(宽度)*25mm(高度)
零件状态 在售
包装方式 盒装
