首页  >  产品百科  >  VLCF4020T-101MR26

VLCF4020T-101MR26

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 260mA 260mA 100μH 1.4Ω ±20% 1515 标准安装,贴片安装 4mm*4mm*2mm
供应商型号: VLCF4020T-101MR26
供应商: 国内现货
标准整包数: 1000

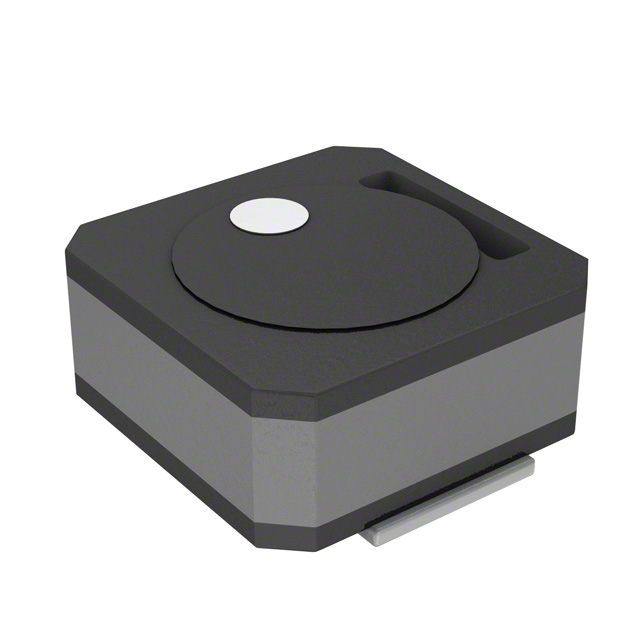

TDK 贴片电感 VLCF4020T-101MR26

VLCF4020T-101MR26概述


    产品简介


    VLCF4020型电感器是一种专为电源电路设计的磁屏蔽型绕线电感器。其低轮廓的设计使其特别适合移动设备如硬盘驱动器(HDD)、数字视频摄像机(DVC)和数码相机(DSC)的电源应用。此外,它也广泛应用于LCD显示器和其他DC到DC转换器中。

    技术参数


    | 特性 | 规格 |

    | 尺寸 | 4.0×4.0×2.0 mm |
    | 电感范围 | 1.8 µH至100 µH |
    | 电感公差 | ±30%或±20% |
    | 额定电流 | Isat和Itmp中较小值,其中Isat基于电感变化率(初始值的30%),Itmp基于温度升高(自加热引起温度上升40°C) |
    | 测量频率 | 100 kHz |
    | 直流电阻 | 0.046 Ω至1.308 Ω |
    | 温度范围 | -40°C至+105°C(含自温升) |
    | 重量 | 112 mg |

    产品特点和优势


    VLCF4020型电感器具有以下显著特点和优势:
    1. 磁屏蔽结构:采用铁氧体核心,具有良好的电磁屏蔽效果,能有效减少外部磁场的干扰。
    2. 低轮廓设计:适用于空间有限的应用场合,如移动设备。
    3. 宽温度范围:能够在极端环境下正常工作,适应性强。
    4. 高可靠性:具备优良的电气性能,保证长时间稳定运行。

    应用案例和使用建议


    VLCF4020型电感器被广泛应用于各种移动设备和显示设备中,例如HDD、DVC、DSC和LCD显示器。其应用案例包括但不限于这些设备的电源管理部分。
    使用建议:
    1. 在组装前确保进行预热处理,以避免因焊接温度过高导致的损坏。
    2. 确保预留足够的温度裕度,以应对设备启动时的自热现象。
    3. 电路板设计时应注意电磁兼容性,避免磁干扰引发的误操作。

    兼容性和支持


    VLCF4020型电感器与多种电子设备兼容,可以方便地集成到现有的电路系统中。制造商提供了详细的技术支持和维护服务,以确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 终端电极焊接不良 | 确保遵循正确的存储条件,必要时重新进行预热处理。 |
    | 设备在高温环境下性能下降 | 检查系统设计的散热能力,确保有足够的散热措施。 |
    | 电感器表面出现腐蚀迹象 | 检查储存环境,确保满足适当的湿度和温度要求。 |
    | 设备启动后出现短暂性能下降 | 调整电感器的工作参数,确保其满足预期的电流和温度要求。|

    总结和推荐


    VLCF4020型电感器凭借其独特的磁屏蔽结构、低轮廓设计以及宽泛的工作温度范围,在电源管理领域表现卓越。其广泛的适用性及出色的电气性能使得该产品在市场上具有较强的竞争力。综上所述,强烈推荐在电源电路设计中选用此款电感器,以实现高效稳定的电源管理和设备运行。

VLCF4020T-101MR26参数

参数
额定电流 260mA
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 260mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.4Ω
长*宽*高 4mm*4mm*2mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLCF4020T-101MR26厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF4020T-101MR26数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF4020T-101MR26 VLCF4020T-101MR26数据手册

VLCF4020T-101MR26封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.2052
10000+ ¥ 1.1691
库存: 14060
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1205.2
直接购买
加入购物车
