B66455K0000X192

产品分类: 磁芯
厂牌: TDK
产品描述: I 21.8mm*15.8mm*2.5mm
供应商型号: Q-BN-B66455K0000X192
供应商: 期货订购
标准整包数: 1200

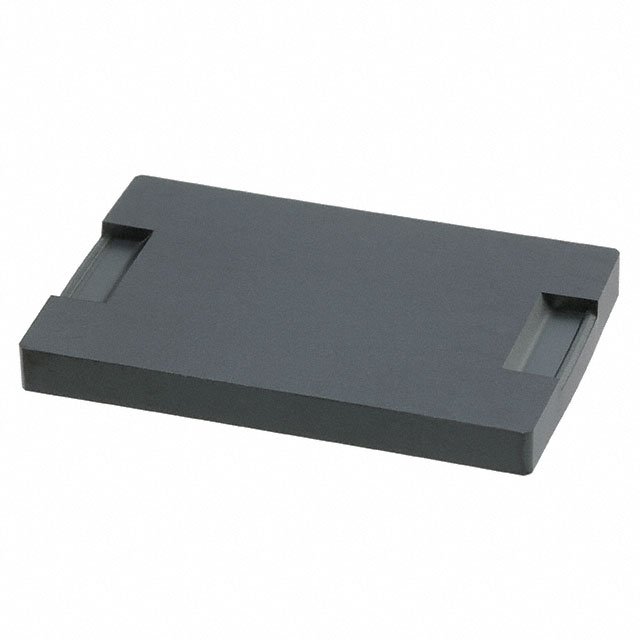

TDK 磁芯 B66455K0000X192

B66455K0000X192概述

    文章:电子元器件技术手册

    产品简介


    本手册详细介绍了一种适用于高频应用的磁芯产品——ELP 22/6/16及其相关的配件。这些磁芯广泛应用于变压器、电感器和其他需要高精度磁特性的电路中。主要产品型号包括B66285G、B66285K、B66286、B65804、B66455G和B66455K。产品采用IEC 63093-9标准设计,并以单件形式交付。

    技术参数


    - 磁特性(每组)
    - $\Sigma l/A = 0.41\,\text{mm}^{-1}$
    - $le = 32.5\,\text{mm}$
    - $Ae = 78.3\,\text{mm}^2$
    - $A{\text{min}} = 77.9\,\text{mm}^2$
    - $Ve = 2540\,\text{mm}^3$
    - 重量约13克/组
    - 未加气隙时
    - 在$H = 1200\,\text{A/m}$,$f = 10\,\text{kHz}$,$T = 100\,\text{°C}$条件下
    - 在$H = 250\,\text{A/m}$,$f = 10\,\text{kHz}$,$T = 100\,\text{°C}$条件下
    - 加气隙时
    - 阿尔法值($\mu e$):范围从2100到6100 nH
    - 饱和磁通密度($BS$):范围从300 mT到1610 mT
    - 温度条件:25°C到100°C

    产品特点和优势


    - 高精度:通过控制温度和频率的变化,确保产品在各种工作环境下的稳定性。
    - 广泛适用性:能够适应多种电气特性要求,适用于高频变压器、滤波器等领域。
    - 结构坚固:尽管是陶瓷材料,但经过优化处理,具有较好的机械强度。

    应用案例和使用建议


    - 变压器应用:由于其较高的饱和磁通密度,ELP 22/6/16磁芯可以用于大功率变压器,例如通信设备和电源转换器。
    - 建议:在装配过程中需小心轻柔,避免强力拉扯导致损坏。同时,在焊接过程中应控制好温度和时间,以防止锡氧化影响焊接质量。

    兼容性和支持


    - 兼容性:本产品仅与TDK品牌的其他配件兼容,不建议与其他制造商的产品混用。
    - 支持:TDK提供全面的技术支持,包括详细的安装指南和故障排除手册。

    常见问题与解决方案


    - 问题1:如何避免磁芯在装配过程中损坏?
    - 解决办法:在装配时动作要轻柔,避免过度拉扯,可选择合适的工装来保护磁芯。

    - 问题2:焊接过程中的锡氧化如何处理?
    - 解决办法:焊接温度控制在300°C以下,并确保焊接过程中没有污染。

    总结和推荐


    综上所述,ELP 22/6/16及其相关配件在高频应用领域表现出色,具备良好的电气特性和机械强度。适合用于需要高精度和稳定性的电路设计。鉴于其卓越的性能和可靠的品质,我们强烈推荐使用这款产品。需要注意的是,为了确保最佳效果,请遵循厂商提供的安装和维护指南。

B66455K0000X192参数

参数
磁芯材料 I
容差 -
磁心因数(ΣI/A) -
直径 -
磁体体积 -
磁路截面积 -
有效磁导率 -
电感系数(AI) -
磁路长度 -
初始磁导率 -
有效面积(Ae) -
长*宽*高 21.8mm*15.8mm*2.5mm
零件状态 在售
包装方式 托盘

B66455K0000X192厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B66455K0000X192数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B66455K0000X192 B66455K0000X192数据手册

B66455K0000X192封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1200+ $ 1.848 ¥ 15.7634
库存: 120000
起订量: 1200 增量: 0
交货地:
最小起订量为:1200
合计: ¥ 18916.08
