B82422A3101J100

产品分类: 贴片电感
厂牌: TDK
产品描述: 10MHz 1GHz 440mA 25@50MHz 100nH 260mΩ ±5% 1210 贴片安装 3.2mm*2.5mm*2.1mm
供应商型号: 3580800
供应商: 海外现货
标准整包数: 10

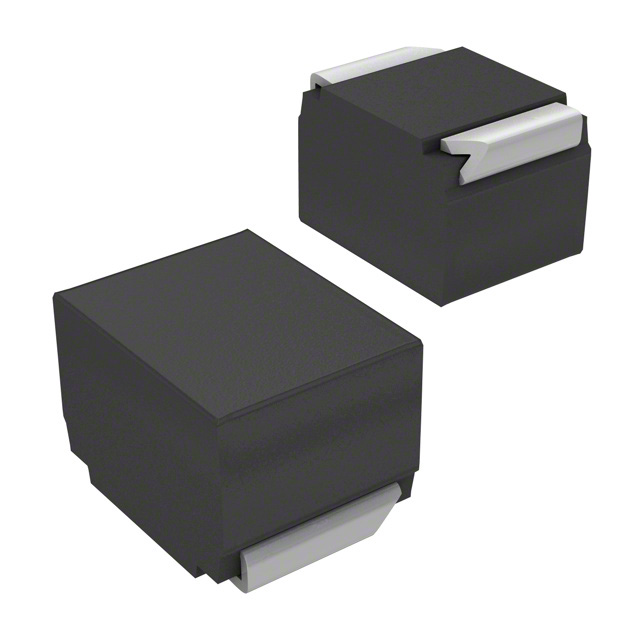

TDK 贴片电感 B82422A3101J100

B82422A3101J100概述

    SIMID 系列 SMT 电感器 B82422A100

    产品简介


    SIMID 系列是 TDK Electronics AG 推出的一款表面贴装(SMT)电感器,型号为 SIMID 1210-100。该系列产品具备多种额定电感值和电流等级,适用于不同的应用需求。电感器广泛用于滤波器、耦合、去耦电路、天线系统以及汽车、通信、消费电子和工业电子等领域。

    技术参数


    - 尺寸:1210(EIA)或 3225(IEC)
    - 额定电感:0.0082 µH 至 100 µH
    - 额定电流:65 mA 至 800 mA
    - 构造:陶瓷或铁氧体核心;激光焊接绕组;阻燃模塑
    - 温度范围:最高可达 +145°C
    - Q 因子:高
    - 谐振频率:高
    - 认证:符合 AEC-Q200
    - 回流焊接:适合无铅回流焊接
    - 环保合规:符合 RoHS 要求
    - 引脚材料:CuSn6 基材,Cu、Ag、Sn(无铅)
    - 封装方式:8mm 吹塑带,缠绕在 180mm 或 330mm 卷盘上
    - 重量:约 50 mg
    - 存储条件:组装后:-55°C 至 +150°C;包装后:-25°C 至 +40°C,湿度≤75%

    产品特点和优势


    - 高温耐受性:最高可承受 +145°C 的工作温度。
    - 高 Q 因子和高谐振频率:这使得电感器在高频应用中表现出色。
    - 符合 AEC-Q200 标准:确保在汽车电子领域具有高度可靠性。
    - 环保兼容:无铅焊料,符合 RoHS 标准。
    - 高可靠性和长寿命:通过严格的质量测试和认证。

    应用案例和使用建议


    SIMID 系列 SMT 电感器广泛应用于各种电路设计中,例如:
    - 电源滤波器:SIMID 系列电感器非常适合用于电源滤波,保证电源系统的稳定运行。
    - 耦合与去耦电路:该系列电感器也可用于实现信号传输和阻抗匹配。
    - 天线系统:SIMID 电感器可用于改善天线系统的性能。
    - 汽车电子:适用于需要高可靠性的汽车电子产品,如传感器和控制单元。
    使用建议:
    - 在进行焊接操作时,请严格遵守制造商推荐的焊接条件,避免损坏组件。
    - 对于需要进行清洗的应用,确保使用的清洗剂不会对线圈和绝缘材料产生负面影响。

    兼容性和支持


    SIMID 系列电感器符合 J-STD 020D 标准,支持无铅回流焊接。厂商提供了详尽的技术支持,包括样本套件、装配指南和技术文档等。

    常见问题与解决方案


    - 问题:焊接后组件未正常工作。
    - 解决方案:检查焊接条件是否符合规范,必要时重新焊接。
    - 问题:电感器在高温环境下性能下降。
    - 解决方案:确认使用环境温度在规定范围内,选择合适的电感器型号。

    总结和推荐


    SIMID 系列 SMT 电感器凭借其优异的性能、高温耐受性和环保特性,在多个应用领域展现出强大的市场竞争力。无论是对于消费电子还是工业应用,该产品都是理想的选择。强烈推荐在需要高性能和可靠性的电路设计中使用 SIMID 系列电感器。

B82422A3101J100参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 1GHz
容差 ±5%
直流电阻(DCR) 260mΩ
额定电流 440mA
Q值 25@50MHz
测试频率 10MHz
电感值 100nH
长*宽*高 3.2mm*2.5mm*2.1mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82422A3101J100厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82422A3101J100数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82422A3101J100 B82422A3101J100数据手册

B82422A3101J100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.9094
100+ ¥ 1.7625
500+ ¥ 1.645
1000+ ¥ 1.6157
3000+ ¥ 1.6157
6000+ ¥ 1.6157
库存: 1491
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 19.09
