B82111E0000C027

产品分类: 插件电感
厂牌: TDK
产品描述: 100KHz 25MHz 300mA 470μH 6.5Ω ±20% 通孔安装 26mm(长度)*26mm(高度)
供应商型号: B82111E0000C027
供应商: 国内现货
标准整包数: 1

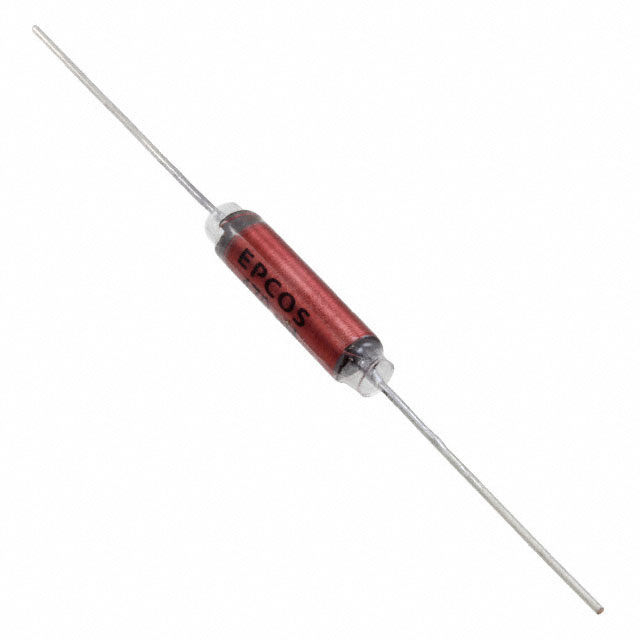

TDK 插件电感 B82111E0000C027

B82111E0000C027概述

    高频扼流圈B82111E技术手册解析

    产品简介


    高频扼流圈B82111E是一款专为射频阻隔和滤波设计的电子元器件。该产品采用铁氧体圆柱形芯体,具有单层涂漆铜线绕制,并配备聚酯绝缘套管。适用于小家电干扰抑制、电信和娱乐电子设备的解耦应用。

    技术参数


    - 额定电压:500 V AC/DC
    - 额定电流:0.1 ~ 6 A
    - 额定电感量:7 ~ 1200 μH
    - 构造特征:
    - 铁氧体圆柱形芯体
    - 单层涂漆铜线绕制
    - 聚酯绝缘套管
    - 特性:
    - 高谐振频率
    - 宽广的电感范围
    - 设计符合EN 60938标准
    - 适合波峰焊接
    - 符合RoHS标准
    - 终端规格:
    - 中心轴向引脚
    - 基材为铜,表面热浸纯锡
    - 标记方式:明确标注LR和IR
    - 包装方式:盘装,每盘1000个

    产品特点和优势


    - 高谐振频率:能够有效提高射频阻隔和滤波能力。
    - 宽广的电感范围:适应多种应用需求,增强灵活性。
    - 设计符合国际标准:EN 60938标准确保了产品的可靠性和一致性。
    - 适合多种制造工艺:波峰焊接和RoHS兼容性使产品适用于不同生产流程。

    应用案例和使用建议


    - RF阻隔和滤波:适用于需要高效抑制射频干扰的小型电子设备,如微处理器和射频模块。
    - 家电干扰抑制:在小型家用电器(如空调、洗衣机)中用于减少电磁干扰。
    - 通信设备解耦:在电信和娱乐电子产品(如路由器、电视)中用于改善信号传输质量。
    使用建议:
    - 确保安装时弯曲引脚与磁芯端面的距离不小于3毫米,避免机械应力影响绕组区域。
    - 检查波峰焊接条件,确保焊点温度符合标准。

    兼容性和支持


    - 兼容性:B82111E可与其他采用类似焊接技术和环境条件的电子组件兼容。
    - 支持:制造商提供全面的技术文档和售后支持,以帮助客户正确安装和使用该产品。

    常见问题与解决方案


    - 问题1:如何确认电感量在规定的公差范围内?
    - 解决方案:使用LCR表或阻抗分析仪进行测量,并确保测量频率和温度符合标准。
    - 问题2:如果产品需要清洗处理,需要注意什么?
    - 解决方案:检查所用清洗剂对绝缘材料、塑料及粘接部位的影响,确保清洗过程不会损害产品质量。

    总结和推荐


    高频扼流圈B82111E以其高可靠性、广泛的应用范围以及优良的兼容性,在射频阻隔和滤波领域表现出色。对于需要抑制射频干扰的应用场景,强烈推荐使用此款产品。不过,用户需严格遵守制造商的安装指导和警告说明,以确保最佳性能和安全性。

B82111E0000C027参数

参数
电感值 470μH
饱和电流(LSAT) -
自谐振频率(SRF) 25MHz
容差 ±20%
直流电阻(DCR) 6.5Ω
额定电流 300mA
Q值 -
测试频率 100KHz
长*宽*高 26mm(长度)*26mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B82111E0000C027厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82111E0000C027数据手册

厂牌 PDF简要描述 下载
TDK 插件电感 TDK B82111E0000C027 B82111E0000C027数据手册

B82111E0000C027封装设计

查看详情并下载
Symbol
Footprint
3D Model
