首页  >  产品百科  >  B82477P4682M000

B82477P4682M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 7.3A 6.6A 6.8μH 15mΩ ±20% 标准安装,贴片安装 12.5mm*12.5mm*8.5mm
供应商型号: 495-75343-2-ND
供应商: Digi-Key
标准整包数: 350

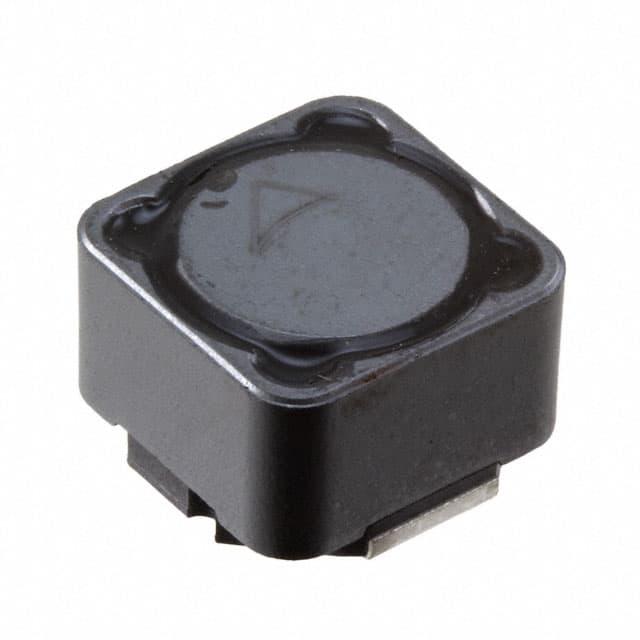

TDK 贴片电感 B82477P4682M000

B82477P4682M000概述

    SMT Power Inductors B82477P4 技术手册

    产品简介


    EPCOS AG 的 B82477P4 系列表面贴装功率电感器是一款高性能的无源电子元件,主要应用于过滤电源电压、耦合和解耦电路、DC/DC 转换器及汽车电子等领域。B82477P4 具备磁屏蔽结构,采用铜线绕制并焊接在终端上,提供卓越的机械稳定性和电气性能。

    技术参数


    - 尺寸: 12.5 × 12.5 × 8.5 mm
    - 额定电感范围: 0.82 μH 至 1000 μH
    - 额定电流范围: 0.6 A 至 11 A
    - 构造: 铁氧体芯、磁屏蔽、涂漆铜线绕制、浸塑基座
    - 温度范围: -55°C 至 +150°C
    - 饱和电流: 最大直流电流可导致电感降低约 10%
    - 直流电阻: +20°C 测量值,范围 0.0039 Ω 至 1.265 Ω
    - 可焊性: 符合 IEC 60068-2-58 标准,245 ± 5°C 下浸锡率 >90%
    - 耐焊接热: 符合 JEDEC J-STD 020D 标准,+260°C,40 秒
    - 气候等级: 55/150/56(符合 IEC 60068-1 标准)
    - 存储条件: 已安装组件:-55°C 至 +150°C;包装组件:-25°C 至 +40°C,湿度 <75% RH
    - 重量: 约 4 g

    产品特点和优势


    B82477P4 系列电感器具有高机械稳定性、低直流电阻和高达 +150°C 的工作温度范围。这些特性使得它非常适合于苛刻的工作环境。此外,该电感器符合 AEC-Q200 和 RoHS 标准,适用于各种工业应用。

    应用案例和使用建议


    - 电源滤波: B82477P4 可以有效滤除电源中的噪声,提高系统稳定性。
    - 耦合和解耦: 在高频电路中,B82477P4 能够有效地进行信号耦合和解耦。
    - DC/DC 转换器: 由于其出色的电流处理能力,B82477P4 非常适合用于 DC/DC 转换器中。
    - 汽车电子: B82477P4 的高温性能使其成为汽车电子应用的理想选择。
    建议在使用时确保焊接温度和时间符合标准,避免因过度机械负荷导致的损坏。

    兼容性和支持


    B82477P4 系列电感器具有良好的兼容性,可以与其他符合标准的电子元件一起使用。EPCOS AG 提供全面的技术支持和维护服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题: 焊接过程中电感器出现裂纹。
    - 解决方案: 检查焊接工艺,确保温度和时间控制在推荐范围内。

    2. 问题: 电感器的电感值不稳定。
    - 解决方案: 检查电感器的工作温度是否超出规定范围,重新测试电感值。

    总结和推荐


    B82477P4 系列电感器凭借其高机械稳定性、宽温度范围和优异的电气性能,在多种应用场景中表现出色。我们强烈推荐此产品用于需要高性能电感器的应用场合。然而,客户在具体应用前仍需自行验证电感器的适用性。

B82477P4682M000参数

参数
电感值 6.8μH
饱和电流(LSAT) 7.3A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 15mΩ
额定电流 6.6A
Q值 -
测试频率 100KHz
长*宽*高 12.5mm*12.5mm*8.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82477P4682M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82477P4682M000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82477P4682M000 B82477P4682M000数据手册

B82477P4682M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
