首页  >  产品百科  >  VLF302515MT-2R2M

VLF302515MT-2R2M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.57A 2.71A 2.2μH 50mΩ ±20% 302515 标准安装,贴片安装 3mm*2.5mm*1.5mm
供应商型号: 2455323
供应商: 海外现货
标准整包数: 5

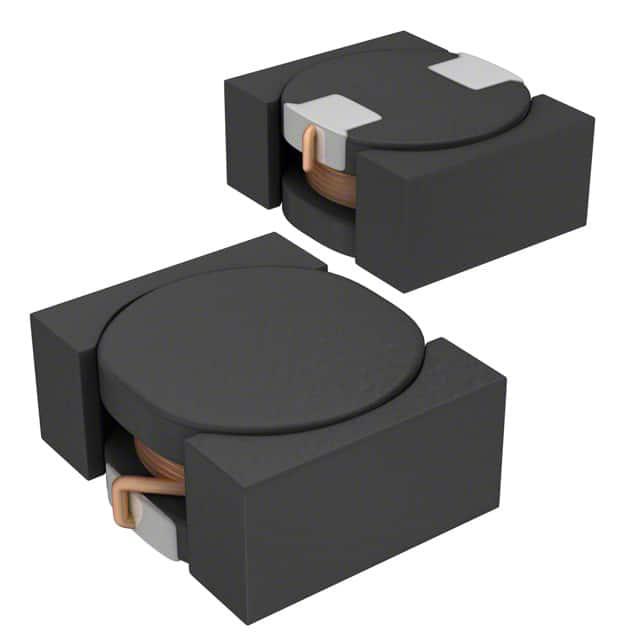

TDK 贴片电感 VLF302515MT-2R2M

VLF302515MT-2R2M概述


    产品简介


    VLF302515MT型电感器是一款专为电源电路设计的磁屏蔽型绕线电感器。适用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字视频摄像机(DVC)、数码相机(DSC)、移动显示面板、便携式游戏设备、小型电源模块等多种消费类电子产品。这类电感器能够实现高效能的直流-直流转换器,有助于提高电源管理效率并减少体积,适合高密度安装环境。

    技术参数


    - 类型: 磁屏蔽型绕线电感器
    - 应用: 电源电路
    - 型号: VLF302515MT
    - 系列: VLF-M系列
    - 尺寸: 3.0mm × 2.5mm × 1.5mm
    - 包装: 盘装 (2000个/盘)
    - 重量: 每个0.041克
    - 存储温度范围: -40°C 到 +105°C
    - 操作温度范围: -40°C 到 +105°C
    - 阻抗:
    - 额定电流
    - 直流电阻最大值:0.090Ω
    - 直流电阻典型值:0.075Ω
    - 电感量:4.7µH
    - 兼容性: 符合RoHS标准,无卤素,可使用无铅焊料

    产品特点和优势


    - 低自热: 由于功率转换效率高,运行过程中温升较低。
    - 磁屏蔽: 有效的磁干扰抑制。
    - 高密度安装: 可适应更小的空间,实现更高的集成度。
    - 环保: 无卤素,符合RoHS标准。
    - 宽温区: 适用温度范围广,从-40°C到+105°C,适合多种恶劣环境。

    应用案例和使用建议


    应用案例
    VLF302515MT型电感器广泛应用于消费类电子产品中,如智能手机和平板电脑的电源管理模块、便携式游戏设备的电源供应系统、硬盘驱动器及固态硬盘等。这些应用都需要高效、紧凑且可靠的电源管理方案。
    使用建议
    - 储存条件: 存储时要确保温度和湿度控制在5°C到40°C,相对湿度不超过75%,以防止金属电极氧化。
    - 焊接前预热: 为了避免因温度变化过大导致电感器损坏,在焊接之前需进行预热处理。
    - 使用防静电腕带: 在处理电感器时要佩戴防静电腕带,以防静电对电感器造成损害。
    - 正确放置电路板: 安装电感器后嵌入电路板时,需注意避免扭曲或其他外力导致的应力。

    兼容性和支持


    VLF302515MT型电感器与市场上大多数标准PCB板具有良好的兼容性,可以轻松集成到现有设计中。对于制造商提供的技术支持,建议客户定期访问官网以获取最新的支持信息和技术更新。

    常见问题与解决方案


    - Q: 电感器在高湿度环境下如何保持性能?
    - A: 确保电感器存放在干燥环境中,存储温度和湿度严格控制在规定范围内。
    - Q: 如何判断电感器是否已损坏?
    - A: 使用万用表测量其直流电阻和电感值,与产品规格表中的参数进行对比。如果出现较大偏差,则可能存在故障。
    - Q: 在焊接过程中应注意哪些问题?
    - A: 预热阶段温度设置应在150°C左右,焊接过程中峰值温度不应超过260°C,焊接完成后自然冷却,确保所有焊接参数符合手册要求。

    总结和推荐


    VLF302515MT型电感器凭借其高效能、紧凑尺寸、环保材料及宽温度范围的优势,在消费电子领域拥有广泛的应用前景。建议在需要高性能电源管理的场合优先选择此型号电感器。尽管这款产品即将停产,但其高性价比和优异性能仍值得推广和应用。

VLF302515MT-2R2M参数

参数
直流电阻(DCR) 50mΩ
额定电流 2.71A
Q值 -
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 1.57A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 3mm*2.5mm*1.5mm
通用封装 302515
安装方式 标准安装,贴片安装
零件状态 最后售卖
包装方式 卷带包装

VLF302515MT-2R2M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLF302515MT-2R2M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLF302515MT-2R2M VLF302515MT-2R2M数据手册

VLF302515MT-2R2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.6312
50+ ¥ 5.0456
250+ ¥ 5.0456
500+ ¥ 4.9555
1000+ ¥ 4.9555
2000+ ¥ 4.8654
10000+ ¥ 4.8654
库存: 0
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
直接购买
加入购物车
