首页  >  产品百科  >  B82442H1333J000

B82442H1333J000

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 10.5MHz 560mA 10@2.52MHz 33μH 500mΩ ±5% 2220 贴片安装 5.6mm*5mm*5.3mm
供应商型号:
供应商:
标准整包数: 0

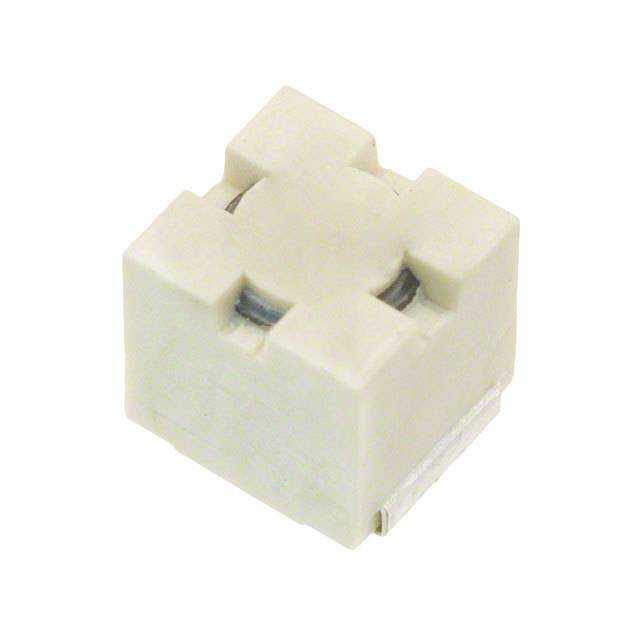

TDK 贴片电感 B82442H1333J000

B82442H1333J000概述


    产品简介


    SIMID 2220-H 系列 SMT 电感器
    SIMID 2220-H 是一款表面贴装(SMT)电感器,系列型号为 B82442H,属于 SIMID 系列。该系列产品专为高可靠性和高性能设计,适用于广泛的工业、消费电子和汽车电子应用。SIMID 2220-H 主要用于滤波、耦合、解耦及直流转换器(DC/DC 转换器)等领域,具备出色的温度稳定性和电流处理能力。

    技术参数


    - 尺寸: 2220 (EIA) 或 5650 (IEC)
    - 额定电感: 1 μH 到 10000 μH
    - 额定电流: 35 mA 到 2500 mA
    - 温度范围: -55°C 至 +150°C
    - 自谐振频率: 最小 1 MHz
    - 最大直流电阻: ≤120 mΩ
    - 温升: 额定温度下可达 +40 K
    - Q 值: 最小 10 @ 10 MHz
    - 耐热焊锡性: Sn95.5Ag3.8Cu0.7,焊接温度 245 ± 5°C,时间 5 ± 0.3 秒
    - 湿润率: ≥90%
    - 防潮等级: 55/150/56 (IEC 60068-1)

    产品特点和优势


    1. 高温稳定性: 可承受高达 +150°C 的温度。
    2. 高电流处理能力: 额定电流可达 2.5 A。
    3. 高 L 值: 具有优异的电感值,适用于各种复杂的电路需求。
    4. 符合标准: 通过 AEC-Q200 认证,确保质量可靠性。
    5. 环保设计: 罗氏合金兼容,支持无铅焊接。
    6. 高可靠性: 在恶劣环境中依然保持性能稳定。

    应用案例和使用建议


    应用案例:
    - 汽车电子: 在车载电源系统中用于滤波和耦合。
    - 消费电子: 用于便携式设备的电源管理,如手机充电器。
    - 工业电子: 在通信设备中作为耦合和解耦元件。
    - 电信设备: 用于电源模块的滤波和能量存储。
    使用建议:
    - 环境温度: 由于额定温度范围宽,适用于多种环境。
    - 焊接工艺: 确保使用适当的焊接工艺以避免损坏组件。
    - 安装注意事项: 在高压或高频应用中,确保电感器正确安装,以避免损坏核心材料。
    - 散热措施: 使用良好的散热设计,特别是在高温环境下。

    兼容性和支持


    - 兼容性: SIMID 2220-H 与其他主流电子产品兼容,可轻松集成到现有系统中。
    - 技术支持: 厂商提供全面的技术支持和售后服务,确保用户能够获得及时的帮助和指导。

    常见问题与解决方案


    1. 问题: 焊接时出现裂纹。
    - 解决方案: 确保使用合适的焊接工艺和设备,并在焊接过程中防止过度机械负荷。
    2. 问题: 自谐振频率降低。
    - 解决方案: 检查环境温度是否超出规定范围,并确保正确的电路布局。
    3. 问题: 电流下降。
    - 解决方案: 确认电感器的工作电流不超过额定值,并检查是否存在外部干扰。

    总结和推荐


    综合评估:
    SIMID 2220-H 系列 SMT 电感器以其卓越的性能和广泛的应用领域脱颖而出。它具有出色的温度稳定性、电流处理能力和高可靠性,适用于各种严苛的应用环境。此外,其良好的环保设计和多样的兼容性使其在市场上具有很强的竞争优势。
    推荐使用:
    我们强烈推荐 SIMID 2220-H 系列电感器给需要高可靠性和高性能的产品开发人员和制造商。无论是汽车电子、消费电子还是工业电子应用,SIMID 2220-H 都能提供稳定的性能和优质的服务。

B82442H1333J000参数

参数
自谐振频率(SRF) 10.5MHz
容差 ±5%
直流电阻(DCR) 500mΩ
额定电流 560mA
Q值 10@2.52MHz
测试频率 2.52MHz
电感值 33μH
饱和电流(LSAT) -
长*宽*高 5.6mm*5mm*5.3mm
通用封装 2220
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

B82442H1333J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82442H1333J000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82442H1333J000 B82442H1333J000数据手册

B82442H1333J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
