首页  >  产品百科  >  B82422A1102K100

B82422A1102K100

产品分类: 功率电感
厂牌: TDK
产品描述: 1MHz ±10% 320MHz 20@7.96MHz 340mΩ 380mA 380mA 1μH 1210 贴片安装 3.2mm*2.5mm*2.1mm
供应商型号: UA-B82422A 1102K100
供应商: 海外现货
标准整包数: 2000

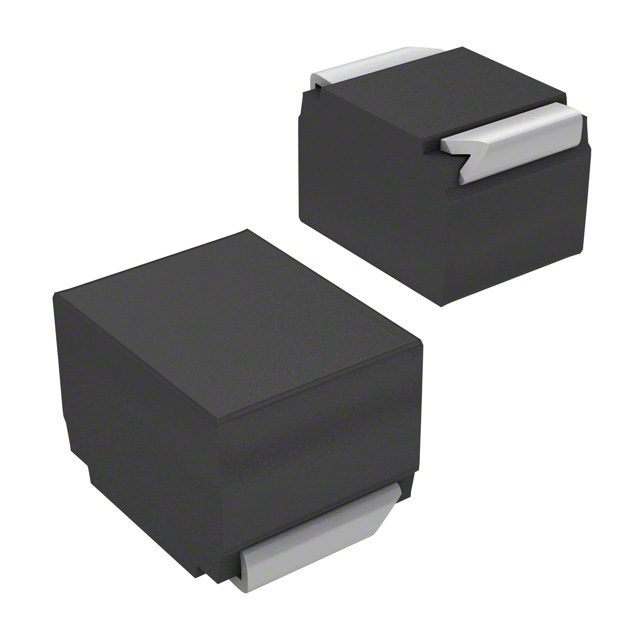

TDK 功率电感 B82422A1102K100

B82422A1102K100概述

    TDK Electronics SIMID系列SMT电感器:SIMID 1210-100产品概述

    产品简介


    TDK Electronics AG的SIMID系列SMT电感器是一款高性能的电子元件,适用于多种工业和消费电子领域。SIMID 1210-100型电感器采用1210(EIA)或3225(IEC)封装尺寸,具有广泛的额定电感值范围,适合于各种过滤、耦合、解耦等应用。其高温度范围、高Q因子和高共振频率使其成为汽车电子、通信设备和工业电子系统中的理想选择。

    技术参数


    - 封装尺寸:1210(EIA),3225(IEC)
    - 额定电感值:0.0082 μH至100 μH
    - 额定电流:65 mA至800 mA
    - 构造材料:陶瓷或铁氧体芯
    - 焊接方式:激光焊接线圈
    - 阻燃材料:符合要求的模塑材料
    - 终端材料:铜锡6,镀银和锡(无铅)

    产品特点和优势


    - 高温度耐受性:工作温度范围可达+145°C
    - 高Q因子和高共振频率:优化了高频下的性能表现
    - AEC-Q200认证:符合汽车电子产品标准
    - 无铅焊接兼容性:符合JEDEC J-STD 020D标准
    - RoHS兼容:满足环保要求

    应用案例和使用建议


    - 电源电压过滤:用于电源滤波,确保稳定的电源输出
    - 天线系统:提高信号传输效率
    - 消费类电子:适用于智能手机和平板电脑等便携设备
    - 电信设备:在通信基础设施中提高信号质量和稳定性
    - 工业应用:可用于自动化控制设备的信号处理
    使用建议:在高湿度环境下使用时,需注意焊接后的清洗过程,避免化学和机械损伤。建议采用热风焊接,减少静态或周期性机械负荷的影响。

    兼容性和支持


    SIMID 1210-100电感器与市场上主流的无铅焊接工艺兼容,适合批量生产和自动化组装。厂商提供详细的使用指南和技术支持,确保客户能够高效使用该产品。

    常见问题与解决方案


    - 问题一:电感器在高温环境下性能下降。
    - 解决方法:确认使用环境温度在额定范围内,采用适当的散热措施。

    - 问题二:电感器在焊接过程中受损。
    - 解决方法:遵循正确的焊接温度曲线,避免过高温度导致损坏。

    - 问题三:电感器在存储过程中出现故障。
    - 解决方法:确保存储环境在规定的温湿度范围内,避免过度潮湿或干燥环境。

    总结和推荐


    TDK Electronics SIMID 1210-100是一款集高性能、高可靠性和广泛应用范围于一体的SMT电感器。其广泛的应用领域和优良的性能使其成为众多电子设备的理想选择。对于需要在苛刻环境下工作的电子系统,如汽车电子和工业自动化,这款电感器尤其推荐。建议用户严格按照手册中的指导进行操作,以充分发挥其性能优势。

B82422A1102K100参数

参数
额定电流 380mA
Q值 20@7.96MHz
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) 380mA
自谐振频率(SRF) 320MHz
容差 ±10%
直流电阻(DCR) 340mΩ
长*宽*高 3.2mm*2.5mm*2.1mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82422A1102K100厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82422A1102K100数据手册

厂牌 PDF简要描述 下载
TDK 功率电感 TDK B82422A1102K100 B82422A1102K100数据手册

B82422A1102K100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0801 ¥ 0.6714
4000+ $ 0.0789 ¥ 0.661
6000+ $ 0.0775 ¥ 0.6495
10000+ $ 0.0751 ¥ 0.6295
库存: 44340
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1342.8
